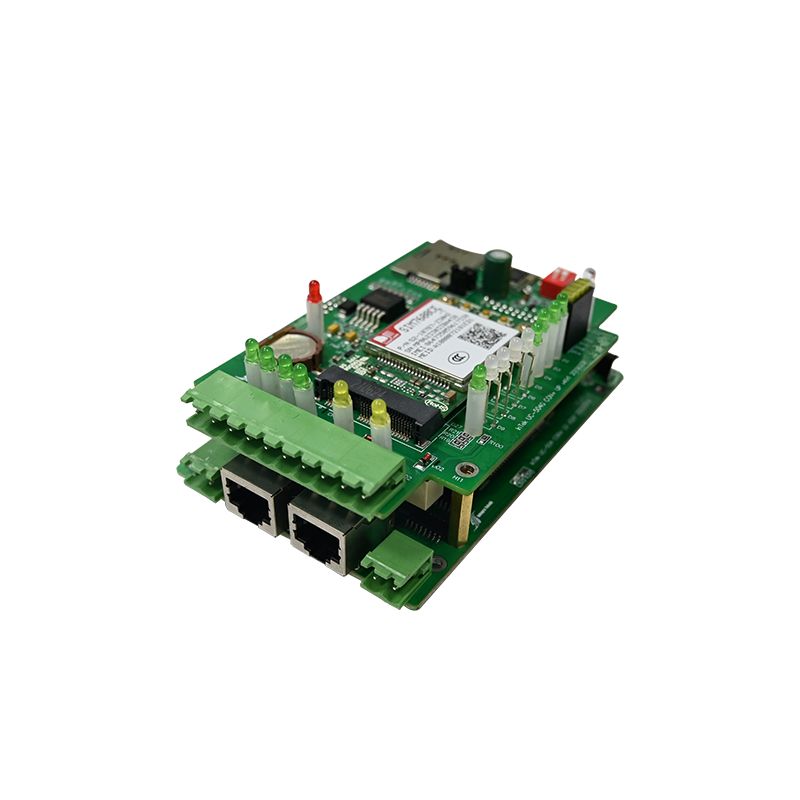

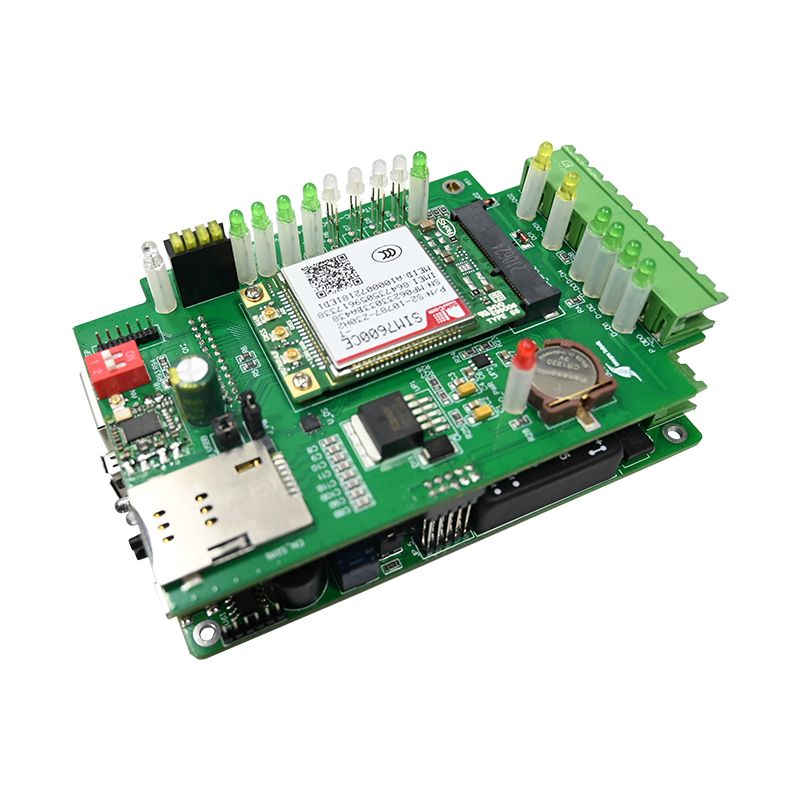

การควบคุมการเข้าถึง PCBA

การเข้าถึง UNIXPLOREควบคุม PCBAได้รับการพัฒนาสำหรับแบรนด์อุปกรณ์รักษาความปลอดภัย ผู้ติดตั้งระบบควบคุมการเข้าออก และผู้ให้บริการโซลูชันอาคารอัจฉริยะที่กำลังมองหาโซลูชันการควบคุมการเข้าถึงทางอิเล็กทรอนิกส์ที่เชื่อถือได้และปรับขนาดได้ PCBA การควบคุมการเข้าถึงระดับเชิงพาณิชย์นี้รวมการประมวลผลการตรวจสอบสิทธิ์ที่รวดเร็ว การควบคุมรีเลย์ที่เสถียร การสื่อสารที่เข้ารหัส และการจัดการออฟไลน์ที่ยืดหยุ่นไว้ในแพลตฟอร์ม PCB ขนาดกะทัดรัดและทนทาน

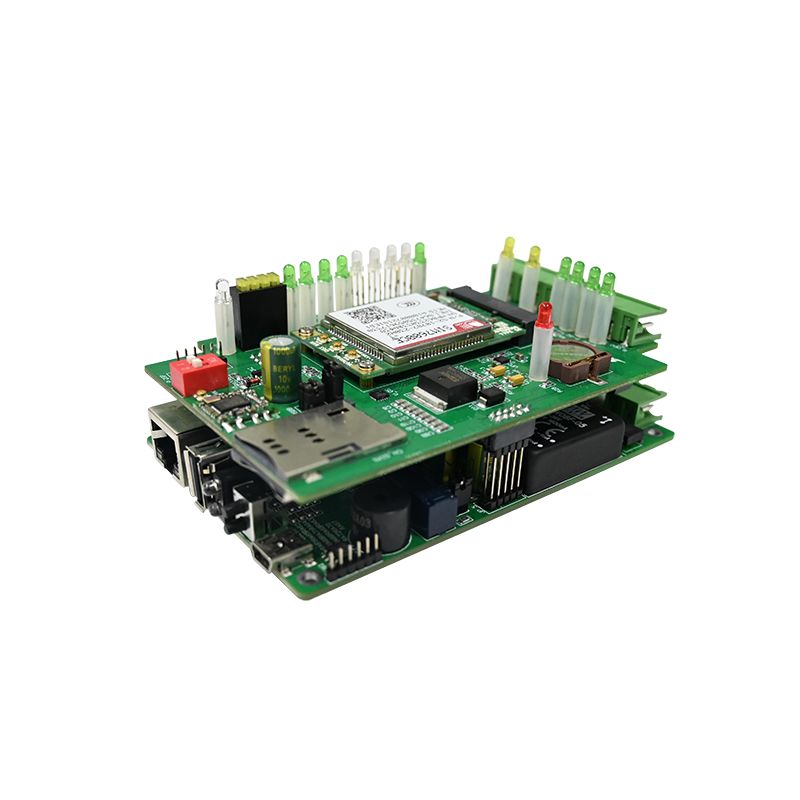

PCBA ควบคุมการเข้าถึงคืออะไร?

PCBA ควบคุมการเข้าออกคือสมองอิเล็กทรอนิกส์ที่อยู่ภายในเครื่องอ่านบัตร แผงปุ่มกด เครื่องสแกนไบโอเมตริกซ์ และตัวควบคุมประตู โดยจะประมวลผลข้อมูลประจำตัว ตัดสินใจตรวจสอบสิทธิ์ และทริกเกอร์ตัวกระตุ้นการล็อค PCBA ต่างจากบอร์ดเอนกประสงค์ตรงที่ PCBA ต้องจัดการการเข้ารหัสระดับความปลอดภัย ลอจิกรีเลย์ที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง และจ่ายไฟอย่างต่อเนื่องระหว่างที่ไฟดับช่วงสั้นๆ

การเลือก PCBA สำหรับควบคุมการเข้าใช้งานที่ไม่ถูกต้อง จะนำไปสู่การล็อคประตูที่ไม่สามารถล็อคได้ ข้อมูลรับรองที่ใช้เวลาไม่กี่วินาทีในการตรวจสอบ หรือล็อคระบบให้เสร็จสิ้นในช่วงที่มีการรับส่งข้อมูลสูง

หน้าที่หลักของ PCBA ควบคุมการเข้าถึง

• การอ่านข้อมูลรับรอง – Wiegand, OSDP หรืออินพุตอนุกรมจากเครื่องอ่านการ์ด RFID/hid
• ตรรกะการตรวจสอบสิทธิ์ – ฐานข้อมูลออนบอร์ด (ออฟไลน์) หรือส่งต่อไปยังตัวควบคุมโฮสต์
• การควบคุมรีเลย์ – เอาต์พุตหน้าสัมผัสแห้งสำหรับล็อคแม่เหล็กหรือไฟฟ้าช็อต
• การตรวจสอบอินพุต – เซ็นเซอร์ตำแหน่งประตู (สวิตช์กก) และปุ่มขอออก (REX)
• การตรวจจับการงัดแงะ – เซ็นเซอร์เปิดของตัวเครื่องและการป้องกันการงัดแงะหน่วยความจำ

Ap ทั่วไปใบสมัคร

พารามิเตอร์ทางเทคนิคโดยละเอียด

ข้อมูลจำเพาะต่อไปนี้แสดงถึง PCBA การควบคุมการเข้าถึงระดับเชิงพาณิชย์ที่เหมาะสำหรับสำนักงาน อพาร์ทเมนท์ และโรงงานอุตสาหกรรม

ลักษณะทางไฟฟ้า

อินเทอร์เฟซอินพุตและเอาต์พุต

หน่วยความจำและความจุของผู้ใช้

กายภาพและสิ่งแวดล้อม

• ขนาดบอร์ด – 85 มม. x 55 มม. (มาตรฐาน) หรือ 100 มม. x 70 มม. (พร้อมกล่องหุ้ม)
• การติดตั้ง – รูขนาด 3.5 มม. สี่รูสำหรับวางแยก
• อุณหภูมิในการทำงาน – -20°C ถึง +65°C
• อุณหภูมิในการจัดเก็บ – -40°C ถึง +85°C
• ความทนทานต่อความชื้น – 10% ถึง 90% RH (ไม่ควบแน่น)
• แบตเตอรี่สำรอง - ตัวเลือกวงจรชาร์จ Li-ion 3.7V หรือตะกั่วกรด 12V

คุณสมบัติด้านความปลอดภัย

• การเข้ารหัส – AES-128 สำหรับการสื่อสาร OSDP
• การตรวจจับการงัดแงะ – ตู้ที่เปิดอยู่จะทริกเกอร์การล็อกรีเลย์และเอาต์พุตแจ้งเตือน
• ตัวจับเวลา Watchdog – รีเซ็ตอัตโนมัติหลังจากล็อคโปรเซสเซอร์เป็นเวลา 5 วินาที
• การป้องกันหน่วยความจำแฟลช – การตรวจสอบความถูกต้องของผลรวมเมื่อบูตเครื่อง

PCBA การควบคุมการเข้าถึงนี้เปรียบเทียบกันอย่างไร

คำถามที่พบบ่อยเกี่ยวกับการควบคุมการเข้าถึง PCBA

คำถามสามข้อนี้ถูกถามโดยผู้รวมระบบรักษาความปลอดภัย ผู้จัดการสถานที่ และวิศวกรฮาร์ดแวร์ที่ประเมินโซลูชัน PCBA สำหรับการควบคุมการเข้าใช้งาน

คำถามที่ 1: อะไรคือความแตกต่างระหว่างการกำหนดค่ารีเลย์แบบป้องกันข้อผิดพลาดและแบบป้องกันข้อผิดพลาดบน PCBA การควบคุมการเข้าถึง และฉันควรใช้แบบใด

คำตอบ:ความแตกต่างจะกำหนดว่าประตูจะล็อกหรือปลดล็อกในระหว่างที่ไฟฟ้าดับ การรักษาความปลอดภัยเมื่อล้มเหลว (หรือที่เรียกว่าการเปิด/ปิดเครื่อง) หมายความว่าต้องมีการจ่ายไฟรีเลย์เพื่อปลดล็อกประตู เมื่อไฟฟ้าดับ รีเลย์จะกลับสู่สถานะพัก ซึ่งจะทำให้ประตูล็อค ใช้สำหรับประตูรักษาความปลอดภัย ห้องเซิร์ฟเวอร์ และพื้นที่จัดการเงินสด ซึ่งการป้องกันผู้บุกรุกมีความสำคัญมากกว่าทางออกที่ง่ายดาย ระบบป้องกันการทำงานผิดพลาด (ระบบจ่ายไฟเพื่อล็อค) หมายความว่าต้องมีการจ่ายไฟรีเลย์เพื่อล็อคประตู เมื่อไฟฟ้าดับ ประตูจะปลดล็อคโดยอัตโนมัติ ข้อกำหนดนี้กำหนดไว้ในรหัสอัคคีภัยสำหรับทางออกฉุกเฉิน ประตูปล่องบันได และเส้นทางทางออกใดๆ ที่ผู้คนต้องหลบหนีในระหว่างที่ไฟฟ้าดับ บอร์ด PCBA ควบคุมการเข้าออกส่วนใหญ่มีรีเลย์หน้าสัมผัสแบบแห้งที่กำหนดค่าเป็นแบบฟอร์ม C (COM, N/O, N/C) เพื่อความปลอดภัยเมื่อเกิดข้อผิดพลาด ให้เชื่อมต่อตัวล็อคเข้ากับขั้วต่อ N/O เพื่อความปลอดภัยเมื่อเกิดเหตุขัดข้อง ให้เชื่อมต่อตัวล็อคเข้ากับขั้วต่อ N/C ตรวจสอบรหัสอัคคีภัยในพื้นที่ก่อนเลือกเสมอ - NFPA 101 กำหนดให้ใช้ระบบป้องกันความผิดพลาดบนประตูทางออกทุกบานในอาคารพาณิชย์ สำหรับประตูที่ต้องการทั้งความปลอดภัยและการปฏิบัติตามข้อกำหนดเรื่องอัคคีภัย ให้ใช้ล็อคป้องกันความผิดพลาดพร้อมแผงสำรองแบตเตอรี่ที่ช่วยให้การควบคุมการเข้าออก PCBA จ่ายไฟเป็นเวลา 4-8 ชั่วโมงหลังจากไฟหลักขัดข้อง

คำถามที่ 2: PCBA การควบคุมการเข้าถึงนี้สามารถทำงานแบบออฟไลน์ได้โดยไม่ต้องเชื่อมต่อเครือข่าย และสามารถจัดเก็บผู้ใช้ในเครื่องได้กี่คน

คำตอบ:ใช่. PCBA นี้ทำงานแบบออฟไลน์โดยสมบูรณ์ในโหมดสแตนด์อโลน ข้อมูลรับรองผู้ใช้ กำหนดการเข้าถึง และบันทึกเหตุการณ์ทั้งหมดจะถูกจัดเก็บไว้ในหน่วยความจำแฟลชออนบอร์ด การกำหนดค่ามาตรฐานรองรับผู้ใช้ 1,000 รายพร้อมบันทึกเหตุการณ์ 10,000 รายการโดยไม่มีค่าใช้จ่ายเพิ่มเติม เวอร์ชันขยาย (อัปเกรดภาคสนามได้ผ่านเฟิร์มแวร์) รองรับผู้ใช้ 10,000 รายและกิจกรรม 50,000 รายการ การทำงานแบบออฟไลน์ต้องใช้อุปกรณ์เขียนโปรแกรมเพื่อเริ่มโหลดผู้ใช้ ไม่ว่าจะเป็นมาสเตอร์การ์ดเฉพาะ (การ์ดใบแรกที่ตั้งโปรแกรมไว้กำหนดสิทธิ์ของผู้ดูแลระบบ) แผงปุ่มกดแบบมีสายที่เชื่อมต่อกับอินพุตเสริม หรือการเชื่อมต่อแล็ปท็อปชั่วคราวผ่านพอร์ตการกำหนดค่า (TTL หรือ RS-232) เมื่อตั้งโปรแกรมแล้ว PCBA ควบคุมการเข้าถึงจะทำการตัดสินใจตรวจสอบสิทธิ์ภายในเครื่องภายในเวลาไม่ถึง 50 มิลลิวินาที ไม่มีคลาวด์ ไม่มีโฮสต์พีซี ไม่จำเป็นต้องใช้สายอีเธอร์เน็ต ทำให้การออกแบบ PCBA แบบออฟไลน์เหมาะสำหรับประตูระยะไกล รถพ่วงสำหรับงานก่อสร้าง และสำนักงานขนาดเล็กที่การเดินสายเคเบิลเครือข่ายไม่สามารถทำได้ หากต้องการดึงบันทึกเหตุการณ์จากบอร์ดออฟไลน์ คุณต้องเชื่อมต่อแล็ปท็อปหรือใช้อุปกรณ์ถ่ายโอนข้อมูลแบบพกพา การตรวจสอบแบบเรียลไทม์ต้องใช้ PCBA ควบคุมการเข้าถึงแบบเครือข่ายพร้อมอีเธอร์เน็ตหรือ Wi-Fi

คำถามที่ 3: ฉันจะต่อสายเครื่องอ่าน Wiegand เข้ากับ PCBA ควบคุมการเข้าถึงนี้ได้อย่างไร และระยะห่างของสายเคเบิลสูงสุดคือเท่าใด

คำตอบ:อินเทอร์เฟซ Wiegand ใช้สัญญาณที่ทำงานอยู่สามสัญญาณ: ข้อมูล 0 (D0), ข้อมูล 1 (D1) และกราวด์ (GND) เครื่องอ่านบางรุ่นต้องใช้ไฟ +12V เช่นกัน ทำตามตารางการเดินสายไฟนี้:

ระยะห่างของสายเคเบิลสูงสุดสำหรับ Wiegand ที่ 12V ขึ้นอยู่กับขนาดสายไฟและความจุของสายเคเบิล:

ใช้สายตีเกลียวคู่มีฉนวนหุ้มพร้อมสายเดรน เชื่อมต่อแผงป้องกันเข้ากับกราวด์กราวด์ที่ปลาย PCBA ของการควบคุมการเข้าใช้งานเท่านั้น (ห้ามอยู่ที่เครื่องอ่าน) เพื่อหลีกเลี่ยงการต่อสายดิน สำหรับระยะทางที่เกินขีดจำกัดเหล่านี้ ให้ติดตั้งรีพีทเตอร์ Wiegand หรือเปลี่ยนไปใช้ OSDP (RS-485) ซึ่งสูงถึง 1,200 เมตร (4,000 ฟุต) ได้อย่างน่าเชื่อถือ ทดสอบด้วยสายเคเบิลยาวบนโต๊ะก่อนการติดตั้งขั้นสุดท้ายทุกครั้ง สัญญาณที่ลดลงอาจทำให้เกิดการอ่านการ์ดเป็นระยะๆ ซึ่งยากต่อการแก้ไขจุดบกพร่องที่ไซต์งาน

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งสำหรับ PCBA ควบคุมการเข้าถึง

แม้แต่ PCBA ควบคุมการเข้าถึงคุณภาพสูงก็ยังล้มเหลวหากติดตั้งไม่ถูกต้อง ปฏิบัติตามคำแนะนำเหล่านี้

ตำแหน่งการติดตั้ง

• ภายในพื้นที่ปลอดภัย – วางตัวควบคุมไว้ในโซนป้องกัน (ไม่อยู่เหนือประตูด้านนอก)
• ความสูง – 1.5 ถึง 1.8 เมตร สำหรับการเข้าถึงแป้นพิมพ์ระหว่างการเขียนโปรแกรม
• สิ่งที่แนบมา – ใช้กล่องโลหะที่ล็อคได้สำหรับการติดตั้งเชิงพาณิชย์
• การแยก – เก็บสายไฟ AC (120/240V) ให้ห่างจากสายไฟแรงดันต่ำอย่างน้อย 30 ซม.

แนวทางการเดินสายไฟสำหรับรีเลย์

ข้อผิดพลาดในการเดินสายไฟทั่วไป

รายการตรวจสอบการทดสอบก่อนการใช้งาน

รันลำดับนี้บน PCBA การควบคุมการเข้าออกทุกครั้งก่อนออกจากโต๊ะ

ขั้นตอนการทดสอบแบบตั้งโต๊ะ

1. ใช้ไฟ 12V DC และวัดกระแส (โดยทั่วไป 40-60mA ที่ไม่ได้ใช้งาน)
2. แสดงบัตรที่ถูกต้อง - รีเลย์ควรคลิกและไฟ LED เปลี่ยนสถานะ
3. วัดความต่อเนื่องของขั้วต่อรีเลย์ N/O (ควรปิดเพื่อรอเวลาที่ตั้งโปรแกรมไว้)
4. แสดงบัตรที่ไม่ถูกต้อง - รีเลย์จะต้องไม่เปิดใช้งาน
5. เปิดใช้งานอินพุต REX - ประตูจะต้องปลดล็อคโดยไม่มีข้อมูลรับรอง
6. เปิดกล่องหุ้ม – เอาต์พุตการงัดแงะต้องเปลี่ยนสถานะ
7. จำลองอินพุตสัญญาณเตือนไฟไหม้ – รีเลย์ป้องกันข้อผิดพลาดทั้งหมดจะต้องตัดการเชื่อมต่อ

ผ่าน/ไม่ผ่านเกณฑ์

ข้อมูลอ้างอิงข้อมูลจำเพาะที่สำคัญ

เก็บบล็อกนี้ไว้เพื่อใช้อ้างอิงในการจัดซื้อและวิศวกรรม

การควบคุมการเข้าถึง PCBA – เกรดเชิงพาณิชย์

• อินพุต: 9-24V DC, สแตนด์บาย 60mA
• อินเทอร์เฟซเครื่องอ่าน: Wiegand 26/34-bit หรือ OSDP (RS-485)
• ความจุผู้ใช้: 1,000 (มาตรฐาน) / 10,000 (ขยาย)
• บันทึกเหตุการณ์: 10,000 เหตุการณ์
• รีเลย์: ล็อค (5A) + Aux (2A)
• อินพุต: เซ็นเซอร์ประตู, REX, อินเตอร์ล็อคไฟ
• อุณหภูมิในการทำงาน: -20°C ถึง +65°C

• การรักษาความปลอดภัย: AES-128, สุนัขเฝ้าบ้าน, การตรวจจับการงัดแงะ
