PCBA

เหตุใด UNIXPLORE จึงนำเสนอ PCBA ระดับอุตสาหกรรมสำหรับการใช้งานที่สำคัญ

สำหรับวิศวกรและผู้จัดการฝ่ายจัดซื้อ ชุดแผงวงจรพิมพ์ (PCBA) เป็นส่วนประกอบเดียวที่ไวต่อความล้มเหลวมากที่สุดในผลิตภัณฑ์อิเล็กทรอนิกส์ใดๆยูนิกซ์พลัสซึ่งดำเนินงานจากเมืองตงกวน ประเทศจีน ตั้งแต่ปี 2011 ได้สร้างชื่อเสียงจากการประกอบที่ทนทานต่อสภาวะโลกแห่งความเป็นจริง ไม่ว่าจะเป็นการหมุนเวียนของอุณหภูมิ การสั่นสะเทือน ความชื้น และการทำงานอย่างต่อเนื่อง

แตกต่างจากบริษัทคณะกรรมการผู้บริโภคที่มีปริมาณมาก UNIXPLORE มุ่งเน้นไปที่ความน่าเชื่อถือเฉพาะการใช้งานในแปดอุตสาหกรรม ตั้งแต่อุปกรณ์ทางการแพทย์ไปจนถึงระบบยานยนต์

ข้อได้เปรียบแบบครบวงจรของ ยูนิกซ์พลัส

ผู้ขายรายหนึ่งที่ควบคุมห่วงโซ่ทั้งหมดช่วยลดการใช้นิ้วชี้ UNIXPLORE เป็นเจ้าของหรือจัดการทุกขั้นตอนโดยตรง:

• การออกแบบและการผลิต PCB – การตรวจสอบเค้าโครงภายในองค์กรเพื่อความสมบูรณ์ของสัญญาณ
• การจัดซื้อชิ้นส่วน – จัดหาจากผู้จัดจำหน่ายแฟรนไชส์เท่านั้น
• การประกอบ SMT & THT – สายการจัดวางของ Panasonic และ Yamaha
• การเขียนโปรแกรมล่วงหน้า - ไมโครคอนโทรลเลอร์จะกระพริบก่อนทำการบัดกรี
• การทดสอบการทำงาน – อุปกรณ์จับยึดทดสอบแบบกำหนดเองสำหรับแต่ละผลิตภัณฑ์

การสร้างกล่องและชุดสายไฟ – ผลิตภัณฑ์สำเร็จรูปพร้อมสำหรับการขายปลีก

การรับรองที่คุณสามารถตรวจสอบได้

ยูนิกซ์พลัส มีใบรับรองจากบุคคลที่สามที่ใช้งานอยู่สี่รายการ:

• ISO9001:2015 – ระบบการจัดการคุณภาพเต็มรูปแบบ
• SGS – การตรวจสอบวัสดุและกระบวนการที่เป็นอิสระ
• RoHS – การปฏิบัติตามข้อกำหนดสำหรับตลาดยุโรปและอเมริกาเหนือ
• UL – ส่วนประกอบที่ได้รับการยอมรับเพื่อความปลอดภัยจากอัคคีภัย

ไม่มีการแสดงใบรับรองเว้นแต่จะเป็นปัจจุบัน UNIXPLORE เผยแพร่วันที่ตรวจสอบเมื่อมีการร้องขอ

แปดหมวดหมู่ PCBA เฉพาะแอปพลิเคชันจาก ยูนิกซ์พลัส

แต่ละหมวดหมู่ใช้กฎการออกแบบ เกรดส่วนประกอบ และโปรโตคอลการทดสอบที่แตกต่างกัน

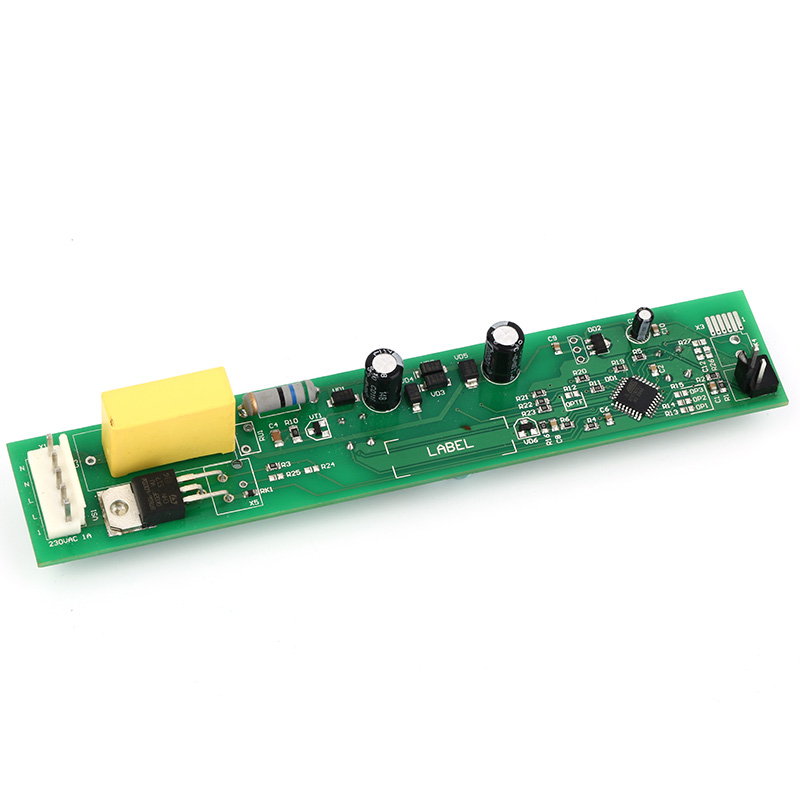

เครื่องใช้ไฟฟ้าภายในบ้าน PCBA

เครื่องซักผ้า ตู้เย็น เตาแม่เหล็กไฟฟ้า ต้องมีการเคลือบตามแบบเพื่อกันไอน้ำและสารซักฟอกที่ตกค้าง UNIXPLORE เพิ่มวงจรลดการทำงานของรีเลย์เพื่อป้องกันการรีเซ็ตไมโครคอนโทรลเลอร์

PCBA ควบคุมอุตสาหกรรม

PLC, มอเตอร์ขับเคลื่อน, ตัวควบคุมอุณหภูมิ ช่วงการทำงานกว้าง (-30°C ถึง +85°C) พร้อมการป้องกันไฟกระชากในทุกอินพุต UNIXPLORE ใช้ตัวเก็บประจุพิกัด 105°C เป็นมาตรฐาน

PCBA ของรถยนต์

ไฟภายในรถ, ระบบควบคุมหน้าต่าง, เครื่องทำความร้อนที่นั่ง จำเป็นต้องมีความต้านทานการสั่นสะเทือน UNIXPLORE ยึดขั้วต่อทั้งหมดด้วยกาวและระบุพาสซีฟเกรดยานยนต์ (AEC-Q200)

PCBA อิเล็กทรอนิกส์สำหรับผู้บริโภค

ปลั๊กอัจฉริยะ รีโมทคอนโทรล พาวเวอร์แบงค์ คำนึงถึงต้นทุน แต่ต้องใช้ข้อต่อประสานที่สอดคล้องกัน UNIXPLORE ใช้การตรวจสอบด้วยแสงอัตโนมัติ (AOI) 100% แม้ว่าจะรันด้วยอัตรากำไรต่ำก็ตาม

PCBA อุปกรณ์การแพทย์

จอภาพผู้ป่วย ปั๊มแช่ อุปกรณ์วินิจฉัย การตรวจสอบย้อนกลับส่วนประกอบจนถึงระดับแบทช์ UNIXPLORE แยกกลุ่มผลิตภัณฑ์ทางการแพทย์ออกเป็นโซนสะอาดแยกต่างหาก

ระบบรักษาความปลอดภัย PCBA

กล้อง IP, เซ็นเซอร์ตรวจจับความเคลื่อนไหว, แผงเข้าถึง มุ่งเน้นไปที่พลังงานสแตนด์บายต่ำ UNIXPLORE ทดสอบบอร์ดแต่ละตัวเพื่อหากระแสไฟรั่วที่ต่ำกว่า 50µA

PCBA การดูแลสุขภาพ

อุปกรณ์การฟื้นฟูสมรรถภาพ เครื่องวัดอุณหภูมิ อุปกรณ์เตือนผู้สูงอายุ ภาระด้านกฎระเบียบต่ำกว่าทางการแพทย์ แต่ต้องมีการออกแบบที่ปลอดภัยต่อผู้ใช้ (ไม่มีหางบัดกรีที่แหลมคม ไม่มีไฟฟ้าแรงสูง)

ไฟ LED PCBA

ตัวขับเชิงเส้น ไฟสวน ป้ายทางออกฉุกเฉิน การจัดการระบายความร้อนจะกำหนดอายุการใช้งาน UNIXPLORE ใช้ PCB แกนอะลูมิเนียมและการตรวจสอบเทอร์โมคัปเปิลในระหว่างการทดสอบ

คำถามที่พบบ่อยเกี่ยวกับ PCBA ของ UNIXPLORE – คำตอบทางวิศวกรรม

คำถามสามข้อนี้มาถึงทุกสัปดาห์จากลูกค้า UNIXPLORE ในขั้นตอนการสร้างต้นแบบและขั้นตอนการผลิต

คำถามที่ 1: UNIXPLORE จัดหาส่วนประกอบโดยตรงจากผู้จัดจำหน่ายแฟรนไชส์ ​​และจะเกิดอะไรขึ้นหากชิ้นส่วนล้าสมัย

คำตอบ: ใช่ UNIXPLORE ดูแลบัญชีการจัดซื้อด้วย DigiKey, Mouser, Arrow และ LCSC สำหรับส่วนประกอบที่ไม่โต้ตอบ สำหรับชิ้นส่วนที่ใช้งาน (ไอซี ทรานซิสเตอร์ โมดูล) UNIXPLORE จะใช้เฉพาะผู้จัดจำหน่ายแฟรนไชส์หรือสายโรงงานโดยตรงเท่านั้น ไม่มีการใช้ตลาดสีเทาหรือนายหน้าที่ไม่ได้รับการรับรอง หากรายการโฆษณา BOM ล้าสมัย UNIXPLORE จะดำเนินการตามกระบวนการสามขั้นตอน: ขั้นแรก ค้นหาสต็อคหลังของผู้จัดจำหน่ายที่ได้รับอนุญาต ประการที่สอง แนะนำการเปลี่ยนแบบดรอปอินด้วย pinout และข้อกำหนดทางไฟฟ้าที่เหมือนกัน ประการที่สาม นำเสนอลูกค้าเดิมด้วยการประเมินความเสี่ยงเป็นลายลักษณ์อักษรก่อนการเปลี่ยนทดแทนใดๆ สำหรับผลิตภัณฑ์อุตสาหกรรมที่มีอายุการใช้งานยาวนาน UNIXPLORE เสนอบริการซื้อตลอดอายุการใช้งาน โดยที่ลูกค้าซื้อล่วงหน้า 5-10 ปีของความต้องการโดยประมาณ และ UNIXPLORE เก็บไว้ในถังขยะควบคุมความชื้นพร้อมการตรวจสอบทุกไตรมาส

คำถามที่ 2: UNIXPLORE ทดสอบการทำงานแบบใดตามค่าเริ่มต้น และการทดสอบใดมีค่าใช้จ่ายเพิ่มเติม

คำตอบ: ตามค่าเริ่มต้น UNIXPLORE PCBA ทุกเครื่องจะได้รับการตรวจสอบด้วยแสงอัตโนมัติ (AOI) ที่ฝั่ง SMT, การตรวจสอบด้วยสายตาที่ฝั่ง THT และ "การทดสอบควัน" ที่ขับเคลื่อนด้วยการตรวจสอบการลัดวงจร รางแรงดันไฟฟ้าที่ถูกต้อง และฟังก์ชันออสซิลเลเตอร์พื้นฐาน ซึ่งรวมอยู่ในราคาชิ้นแล้ว การทดสอบที่มีค่าใช้จ่ายเพิ่มเติมได้แก่: การทดสอบในวงจร (ICT) โดยใช้ฟิกซ์เจอร์แบบเบดออฟเล็บ (ค่าธรรมเนียมการติดตั้งครั้งเดียว 250−250−800 บวก 0.15−0.50 ต่อบอร์ด) การทดสอบแบบเต็มฟังก์ชันของคุณสคริปต์ของคุณ (เวลาวิศวกรรม 0.15−0.50 ต่อบอร์ด) การทดสอบแบบเต็มฟังก์ชันของคุณ (เวลาทางวิศวกรรมที่ 85/ชั่วโมง + การผลิตจิ๊กทดสอบ หากจำเป็น) การสแกนขอบเขต (JTAG) สำหรับ อุปกรณ์ BGA ($0.30 ต่อบอร์ด) และการทดสอบการเบิร์นอิน (24-168 ชั่วโมงที่อุณหภูมิสูง ต้นทุนขึ้นอยู่กับจำนวนผู้เข้าพักห้อง) UNIXPLORE แนะนำให้ทดสอบการทำงานของบอร์ดที่มีไมโครคอนโทรลเลอร์หรือมีส่วนประกอบมากกว่า 200 ชิ้นเสมอ บริษัทจัดทำเทมเพลตข้อกำหนดการทดสอบให้กับลูกค้าครั้งแรก

คำถามที่ 3: ระยะเวลารอคอยโดยทั่วไปจากไฟล์ Gerber ไปจนถึง PCBA แบบบรรจุกล่องพร้อม UNIXPLORE คืออะไร

คำตอบ: สำหรับบอร์ด SMT สองด้านมาตรฐานที่มีส่วนประกอบ 100-300 ชิ้นและไม่มีกล่อง UNIXPLORE จัดส่งภายใน 15 ถึง 18 วันทำการ โดยแบ่งออกเป็น: 3 วันสำหรับการจัดหาส่วนประกอบ (สมมติว่าชิ้นส่วนทั้งหมดใช้งานอยู่และอยู่ในสต็อคของผู้จัดจำหน่าย), 4 วันสำหรับการผลิต PCB (FR4, 1.6 มม., HASL หรือ ENIG), 2 วันสำหรับการสร้างสเตนซิลและการตั้งค่าโปรแกรม SMT, 3 วันสำหรับการวางตำแหน่ง SMT และการจัดเรียงใหม่, 2 วันสำหรับการบัดกรีด้วยมือ THT และการบัดกรีแบบคลื่น, 2 วันสำหรับการทดสอบฟังก์ชันการทำงานในรอบแรกและ AOI, 2 วันสำหรับการเคลือบตามมาตรฐาน (หากระบุ) และ การตรวจสอบขั้นสุดท้าย เพิ่มการสร้างกล่อง (ประกอบกล่องพลาสติกหรือโลหะ) เพิ่มอีก 5-7 วัน การเพิ่มชุดสายไฟหรือชุดสายเคเบิลจะใช้เวลา 3-4 วัน บริการเร่งด่วน (รวม 10 วันทำการสำหรับ PCBA เปลือย) มีให้บริการโดยมีค่าธรรมเนียมพรีเมียม 30% แต่ต้องได้รับอนุมัติจาก UNIXPLORE เกี่ยวกับความพร้อมใช้งานของส่วนประกอบ ระยะเวลารอคอยเริ่มต้นเมื่อ UNIXPLORE ยืนยันว่าไฟล์ Gerber, BOM และข้อมูลเซนทรอยด์ไม่มีข้อผิดพลาด ความล่าช้าทั่วไปมาจากเครื่องหมายขั้วที่หายไปหรือไลบรารีรอยเท้าที่ไม่ถูกต้อง

ยูนิกซ์พลัส จัดการกับโหมดความล้มเหลวของ PCBA ที่ซ่อนอยู่สามโหมดอย่างไร

แม้แต่บอร์ดที่บัดกรีอย่างถูกต้องก็อาจล้มเหลวก่อนเวลาอันควรได้ UNIXPLORE ออกแบบความเสี่ยงทั้งสามนี้

ประสานข้อต่อคืบ

รอยแตกร้าวจากการขยายตัวเนื่องจากความร้อนเมื่อเวลาผ่านไป โปรไฟล์การรีโฟลว์ของ UNIXPLORE ได้รับการปรับให้เหมาะสมตามความหนาของบอร์ดและความหนาแน่นของส่วนประกอบ

การโยกย้ายเคมีไฟฟ้า

ความชื้นบวกกับแรงดันอคติจะทำให้เดนไดรต์ของโลหะเพิ่มขึ้น UNIXPLORE ใช้ฟลักซ์ไม่ต้องทำความสะอาดแบบพิเศษและระบุมาตรฐานความสะอาด IPC คลาส 2 หรือคลาส 3

ไมโครคอนโทรลเลอร์ Latch-Up

ข้อผิดพลาดในการจัดลำดับกำลังทำลายไอซี UNIXPLORE เพิ่มไดโอด TVS และรางส่งกำลังแบบลำดับระหว่างการทดสอบ

รับใบเสนอราคาฟรีจาก ยูนิกซ์พลัส

ยูนิกซ์พลัส จัดทำใบเสนอราคาสำหรับต้นแบบและปริมาณการผลิต เอกสารที่จำเป็น:

· ไฟล์ Gerber (รูปแบบ RS-274X)

· BOM พร้อมหมายเลขชิ้นส่วนและปริมาณของผู้ผลิต

· การเขียนแบบประกอบหรือพิกัดการหยิบและวาง

· ข้อกำหนดการทดสอบหรือคำแนะนำพิเศษใดๆ

ติดต่อยูนิกซ์พลัสเพื่อรับการตอบกลับภายใน 24 ชั่วโมง; กรุณาระบุข้อมูลต่อไปนี้::

· การกำหนดราคาต่อหน่วยตามปริมาณเป้าหมาย (100, 500, 1,000, 5,000)

· NRE แบบครั้งเดียว (เครื่องมือ, สเตนซิล, จิ๊กทดสอบ)

· ระยะเวลารอคอยที่มั่นคงไปยังท่าเรือเซินเจิ้นหรือแบบ door-to-door
