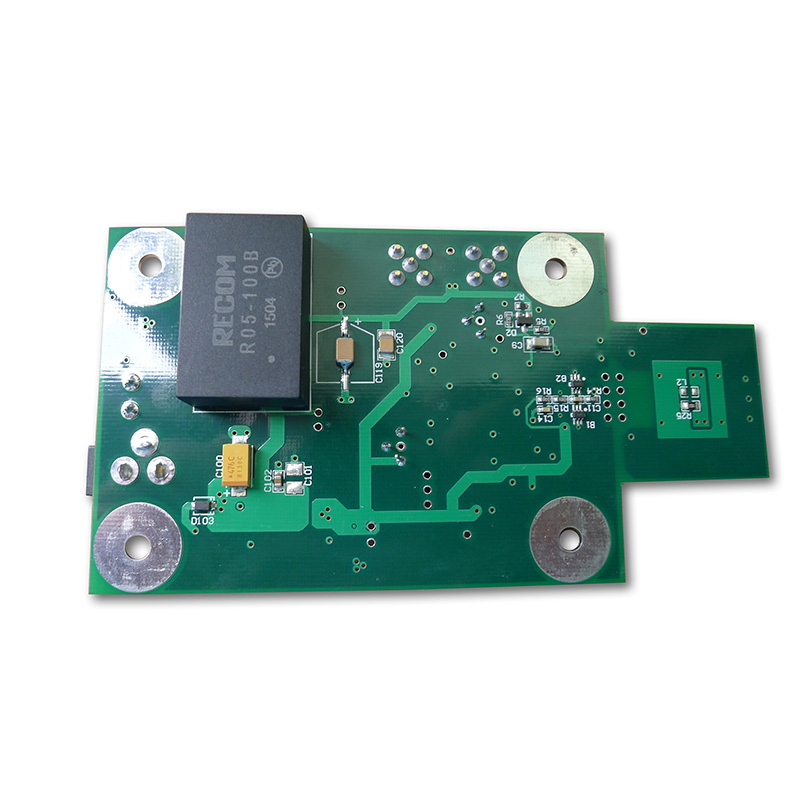

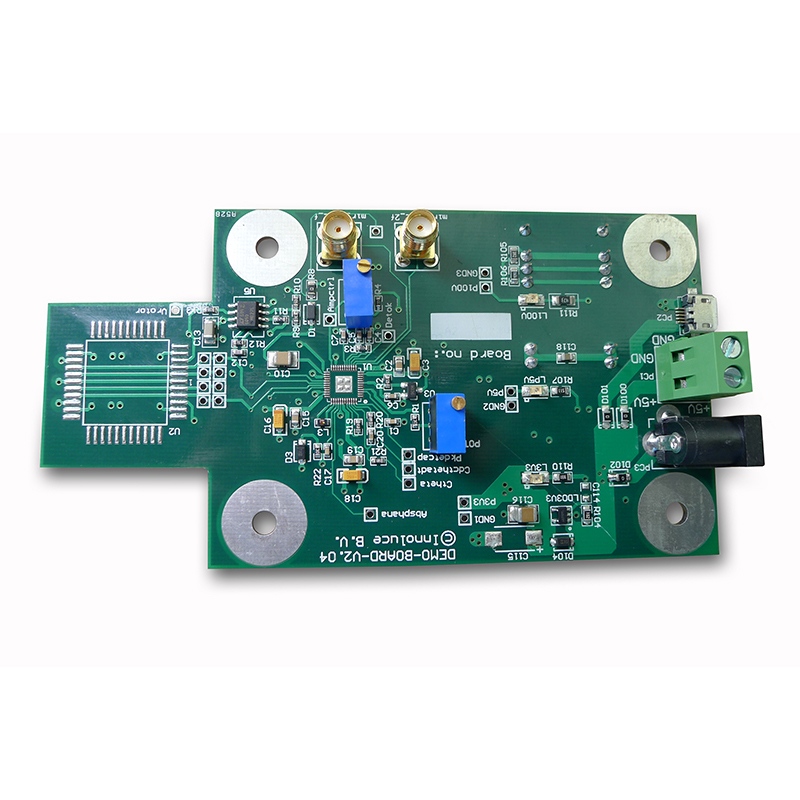

ข้อกำหนดด้านความน่าเชื่อถือหลักสำหรับ PCBA ของ Baby Monitor
ความน่าเชื่อถือเริ่มต้นด้วยข้อกำหนด อย่าเดาสภาพห้องเด็กทารก
พารามิเตอร์ด้านสิ่งแวดล้อมและการดำเนินงาน
พารามิเตอร์ข้อมูลจำเพาะที่จำเป็นเหตุใดจึงสำคัญอุณหภูมิการทำงาน0°C ถึง 45°Cเครื่องทำความร้อนในสถานรับเลี้ยงเด็กและหน้าต่างแบบเปิด ความทนทานต่อความชื้น 10%--90% ไม่มีการควบแน่นเครื่องทำความชื้นและน้ำลายไหลเวลาทำงานต่อเนื่องขั้นต่ำ 72 ชั่วโมงผู้ปกครองลืมชาร์จการเอาชีวิตรอดจากการทิ้งตัวบนพื้นพรมสูง 1.5 เมตรเด็กวัยหัดเดินโยนอุปกรณ์ รอบการทำงานของ RF <1% สำหรับอุปกรณ์ของทารก EMI ต่ำใกล้เปล
สถาปัตยกรรมพลังงานสำหรับการทำงานตลอด 24 ชั่วโมงทุกวัน
รางไฟฟ้าส่วนประกอบคุณสมบัติความน่าเชื่อถือเครื่องชาร์จแบตเตอรี่เครื่องชาร์จเชิงเส้นพร้อมการควบคุมความร้อนป้องกันไฟลิเธียมดิจิตอล 3.3VDC-DC (สวิตช์ 2 MHz) เก็บเสียงรบกวนเหนือย่านความถี่เสียง 3.0V RF เสียงรบกวนต่ำเป็นพิเศษ LDO (10 µVrms) ไม่มีเดือยบน 2.4 GHz แกน 1.8V LDO พร้อมขีดจำกัดกระแส การป้องกัน MCU จากการลัดวงจร
วิกฤต: เพิ่มซุปเปอร์คาปาซิเตอร์ (0.47F, 5.4V) หลัง IC ป้องกันแบตเตอรี่ ซึ่งจะช่วยให้สามารถบันทึกได้ 10 วินาทีหลังจากปิดเครื่องเมื่อแบตเตอรี่เหลือน้อย
การเลือกส่วนประกอบสำหรับ MTBF สูง
เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) สำหรับเครื่องเฝ้าดูเด็ก PCBA ควรเกิน 50,000 ชั่วโมง ด้านล่างนี้เป็นตัวเลือกที่ได้รับการพิสูจน์แล้ว
ชิปเซ็ตไร้สายและเสาอากาศ
เลือกชิปเซ็ตที่มี:
- บูรณาการ PA(กำลังขับ ≤ +10 dBm เพื่อให้เป็นไปตามมาตรฐานความปลอดภัยของทารก)
- ฟัง-ก่อน-พูด(หลีกเลี่ยงการรบกวนกับโทรศัพท์ไร้สาย)
- การกระโดดความถี่(40+ ช่อง)
กลุ่มชิปเซ็ตข้อดีข้อเสียซีรีส์Nordic nRF52 กระแสไฟสลีปต่ำ (0.5 µA)แบนด์วิดท์วิดีโอที่จำกัดSilicon Labs EFR32ADC ที่ยอดเยี่ยมสำหรับเสียงแพ็คเกจขนาดใหญ่กว่า (QFN48)Texas Instruments อัตรา CC26xx-40°C ถึง +85°C ต้องใช้บาลันภายนอก
การเลือกเสาอากาศ: ใช้เสาอากาศ F กลับหัว (MIFA) แบบคดเคี้ยวบนขอบ PCBA รักษาระยะห่าง 10 มม. จากวัตถุที่เป็นโลหะ (แม่เหล็กลำโพง ชุดแบตเตอรี่)
อินพุตเสียงและการประมวลผล
ส่วนประกอบข้อมูลจำเพาะหมายเหตุความน่าเชื่อถือไมโครโฟน ความไว MEMS -38 dBV ฝาครอบซิลิโคนสำหรับต้านทานน้ำลายไหล พรีแอมป์เพิ่มขึ้น 40 dB, สัญญาณรบกวน < 5 nV/√HzAC ควบคู่กับ 0.1 Hz HPF (ขจัดเสียงดังก้อง) เกณฑ์ VOX ปรับได้ตั้งแต่ -40 ถึง -10 dBFS ฮิสเทรีซิสดิจิทัล (3 dB) ป้องกันการสั่นของแอมป์ลำโพงClass-D, 1.5 W 8Ωเม็ดเฟอร์ไรต์บนขาเอาต์พุต (ลด EMI)
การตรวจจับอุณหภูมิ (คุณลักษณะด้านความปลอดภัยที่สำคัญ)
วางเทอร์มิสเตอร์ (NTC, 10 kΩ ที่ 25°C) บน PCBA ของชุดเด็กทารกใกล้กับ IC สำหรับชาร์จ เฟิร์มแวร์จะต้อง:
- บันทึกอุณหภูมิทุกๆ 30 วินาที
- ปิดการชาร์จที่อุณหภูมิ 50°C
- ส่งการแจ้งเตือนแบบไร้สายไปยังหน่วยผู้ปกครองที่อุณหภูมิ 45°C

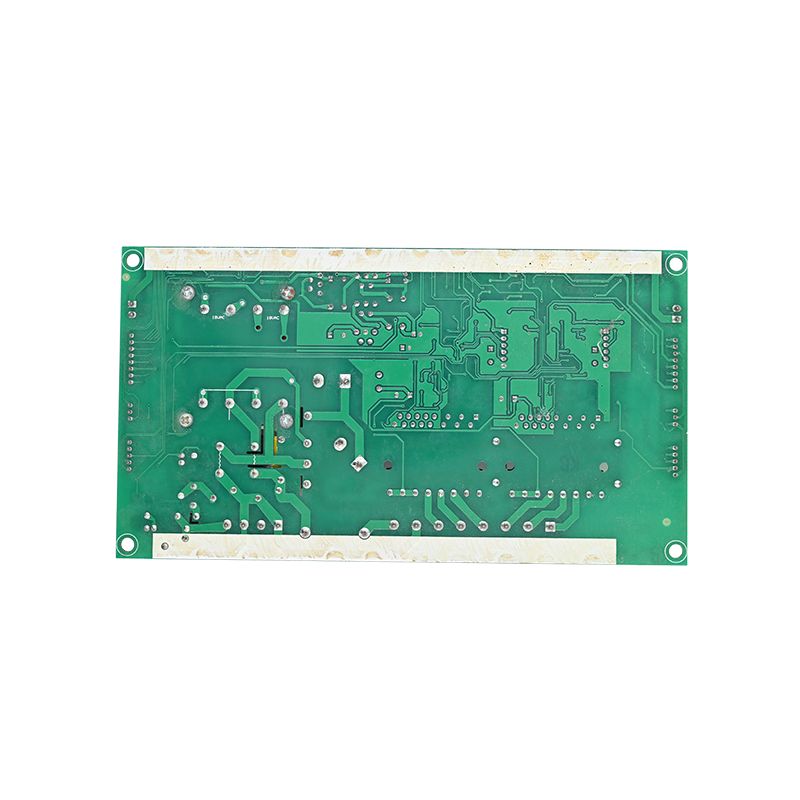

เค้าโครง PCB สำหรับการรั่วไหลของ RF ต่ำและคุณภาพเสียง
PCBA อุปกรณ์เฝ้าดูเด็กที่มีเสียงดังทำให้เกิดไฟฟ้าสถิตย์และหลุดออก ปฏิบัติตามกฎเหล่านี้
กองซ้อนและการต่อสายดิน
เลเยอร์ฟังก์ชั่นจำกัดด้านบนRF (ฟีดเสาอากาศ, ชิปเซ็ต)ท่อนำคลื่นโคพลานาร์พร้อมกราวด์ด้านใน 1 กราวด์ต่อเนื่องไม่มีการแยกภายใต้ส่วน RF ด้านใน 2กำลัง (3.3V, 1.8V)เกาะใต้แต่ละ LDOด้านล่างเสียง, ปุ่ม, LEDsเก็บร่องรอยดิจิทัลให้ห่างจากอินพุตไมโครโฟน
กฎ: วางตัวเก็บประจุ 0.1 µF ไว้ที่พินกำลังทุกอัน ใช้ขนาด 0402 สำหรับการเหนี่ยวนำต่ำ
การแยกกราวด์เสียง
กราวด์ดิจิทัลและกราวด์อะนาล็อกจะต้องพบกันที่จุดเดียวภายใต้ตัวแปลงสัญญาณ ใช้เม็ดเฟอร์ไรต์ (600Ω ที่ 100 MHz) ระหว่างระนาบกราวด์ แต่หลังจากตรวจสอบว่าไม่มีลูปกราวด์แล้วเท่านั้น
ตรวจสอบด้วยออสซิลโลสโคป: เอาต์พุตไมโครโฟนโพรบขณะส่งสัญญาณ RF เสียงรบกวนควรต่ำกว่า 2 mV จากจุดสูงสุดถึงจุดสูงสุด
รายการตรวจสอบการตรวจสอบและการรับรอง
ก่อนการผลิต ให้ทดสอบ PCBA ของจอภาพเด็กทุกเครื่องกับมาตรฐานทั้ง 6 ประการนี้
วิธีทดสอบผ่าน/เกณฑ์ไม่ผ่านเสียงดรอปเอาท์เดิน 30 เมตรโดยมีกำแพง 3 ด้าน< 3 ดรอปเอาท์ต่อนาทียาวนาน >100 msระยะเวลารันแบตเตอรี่ VOX ต่อเนื่องที่ 65 dB SPL> 70 ชั่วโมงสำหรับแบตเตอรี่ 2000 mAh ความปลอดภัยในการชาร์จขั้วแบตเตอรี่สั้นPCBA เข้าสู่โหมด hiccup ไม่มีส่วนประกอบเกิน 70°CRF อยู่ร่วมกัน ทำงานข้างเราเตอร์ WiFi (2.4 GHz) ไม่มีถาวร การลดความไวต่อน้ำลาย ความต้านทานน้ำลายสเปรย์เกลือบนพอร์ตไมโครโฟน เสียงกลับมาเป็นปกติหลังจากการอบแห้ง คายประจุมากเกินไป แรงดันแบตเตอรี่ 2.8VMCU ปิด RF คง RTC
คำถามที่พบบ่อย -- คำถามทั่วไปเกี่ยวกับ PCBA อุปกรณ์เฝ้าดูเด็กที่เชื่อถือได้
คำถามที่ 1: อะไรคือความล้มเหลวที่ซ่อนอยู่ที่พบบ่อยที่สุดในการออกแบบ PCBA ของจอภาพเด็ก
ตอบ:สัญญาณรบกวนไมโครโฟนจากตัวเก็บประจุแบบเซรามิกที่วางอยู่ใกล้กับเส้นทางอินพุตเสียง เมื่ออุปกรณ์สำหรับเด็กทารกสั่น (จากมอเตอร์เปลเด็กหรือของเล่นที่หล่น) ฝาครอบไดอิเล็กทริกคลาส 2 (X7R, X5R) จะสร้างแรงดันไฟฟ้าเพียโซอิเล็กทริกสูงถึง 5 mV เชื่อมต่อเข้ากับปรีแอมพลิไฟเออร์ของไมโครโฟนและสร้างเสียงคลิกหรือเสียงดังก้อง วิธีแก้ปัญหามี 2 ทาง: 1) ใช้ตัวเก็บประจุ C0G (NP0) สำหรับการคัปปลิ้งและการแยกคัปปลิ้งเสียงทั้งหมดในระยะเกนแรก 2) หากไม่สามารถหลีกเลี่ยง X7R ได้ ให้หมุนตัวเก็บประจุ 90 องศาบน PCBA เพื่อให้ความเค้นเชิงกลสอดคล้องกับทิศทางของอิเล็กโทรด ตรวจสอบกับตารางการสั่นสะเทือนที่ 20 Hz, 1 Grms เสมอ
คำถามที่ 2: ตัวเลือกเคมีของแบตเตอรี่ส่งผลต่ออายุการใช้งาน PCBA ของจอภาพเด็กอย่างไร
ตอบ:นักเคมีทั้งสามชนิดสร้างโหมดความล้มเหลวที่แตกต่างกันมาก:
- ลิเธียมไอออน (18650): ความหนาแน่นของพลังงานสูงสุด แต่ต้องการการชาร์จ CC/CV ที่แม่นยำ เซ็นเซอร์ค่าสัมประสิทธิ์อุณหภูมิเชิงลบ (NTC) ที่ขาดหายไปทำให้เกิดการระบายความร้อน ใช้กับชุดแบตเตอรี่ที่ผ่านการรับรองความถูกต้องซึ่งมี IC ป้องกันเท่านั้น
- LiFePO4: ปลอดภัยกว่า (ไม่มีการหนีความร้อนที่อุณหภูมิต่ำกว่า 150°C) และมีอายุการใช้งานยาวนานขึ้น (2000 รอบ) อย่างไรก็ตาม แรงดันไฟฟ้าที่ต่ำกว่า (ปกติ 3.2V) ต้องใช้บูสต์คอนเวอร์เตอร์สำหรับลอจิก 3.3V ซึ่งจะทำให้ต้นทุนเพิ่มขึ้นและสัญญาณรบกวนกระเพื่อม
- นิเมชั่น(การออกแบบราคาประหยัด): ให้อภัยมาก แต่ทนทุกข์ทรมานจากเอฟเฟกต์ความจำ PCBA ต้องมีวงจรคายประจุทุกๆ 30 รอบเพื่อปรับเทียบมาตรวัดน้ำมันเชื้อเพลิงใหม่ หากไม่มีสิ่งนี้ รันไทม์จะลดลง 50% หลังจาก 6 เดือน
สำหรับ PCBA อุปกรณ์ดูแลเด็กที่เชื่อถือได้ ให้เลือก LiFePO4 เพื่อความปลอดภัยหรือ Li-ion ที่มีคุณภาพพร้อมการป้องกันแรงดันไฟฟ้าเกินแบบคู่ (IC + PTC)
คำถามที่ 3: ฉันสามารถใช้การออกแบบ PCBA เดียวกันสำหรับอุปกรณ์เฝ้าดูเด็กแบบเสียงเท่านั้นและวิดีโอได้หรือไม่
ตอบ:ไม่ และการพยายามทำเช่นนี้ทำให้เกิดปัญหาด้านความน่าเชื่อถือเฉพาะสามประการ:
- แบนด์วิธหน่วยความจำ- เสียงเท่านั้นต้องการ RAM 64 kB วิดีโอต้องมีขนาดอย่างน้อย 2 MB สำหรับเฟรมที่บีบอัด PCBA ที่ใช้ร่วมกันกับ RAM ภายนอกจะเพิ่มการติดตามแบบยาวที่ไม่ผ่านการทดสอบ ESD
- รอบการทำงานของ RF-- เสียงส่ง 10% ของเวลา วิดีโอส่ง 80% ของเวลา PA 2.4 GHz เดียวกันจะร้อนเกินไปในโหมดวิดีโอ โดยลดอัตราขยายลง 6 dB หลังจากผ่านไป 20 นาที คุณต้องมีชุดระบายความร้อนภายใต้ PA สำหรับการออกแบบวิดีโอ
- การส่งกำลัง-- เครื่องเสียงสำหรับเฝ้าดูเด็ก PCBA มีกระแสสูงสุดที่ 200 mA วิดีโอสูงสุดที่ 600 mA โครงร่าง PCB ทั่วไปที่มีกำลังไฟน้อย (0.25 มม.) ทำให้เกิดแรงดันไฟฟ้าตกซึ่งจะรีเซ็ตโมดูลกล้อง การออกแบบวิดีโอต้องใช้ระยะ 0.6 มม. หรือใช้ตัวแปลงบั๊ก 1A แยกต่างหาก
สร้าง PCBA สองอันแยกกัน เสียงอย่างเดียวใช้บอร์ด 2 ชั้น วิดีโอต้องมี 4 เลเยอร์โดยมีการควบคุมอิมพีแดนซ์
การทดสอบการผลิตสำหรับความเสี่ยงของทารกเป็นศูนย์
อุปกรณ์สำหรับเฝ้าดูเด็กที่ประกอบแล้วทุกชิ้น PCBA จะต้องผ่าน:
สถานีทดสอบระยะเวลาเกณฑ์การปฏิเสธการวนซ้ำเสียง10 วินาทีTHD > 1% ที่ 1 kHzเครื่องจำลองแบตเตอรี่30 วินาทีกระแสการชาร์จ > 50 mA ต่ำกว่า 3.0ความไว RF5 วินาทีอัตราข้อผิดพลาดของแพ็คเก็ต > 1% ที่ -95 dBmอุณหภูมิสูงเกิน 60 วินาทีจุดใดๆ > 60°C หลังจากชาร์จเต็ม
รายการตรวจสอบการทบทวนการออกแบบขั้นสุดท้าย
รายการการยืนยันแผนผังอินพุตทั้งหมดมีการป้องกัน ESD (หน้าสัมผัส 8 kV)BOMC อัตราแรงดันไฟฟ้าของตัวเก็บประจุ ≥ 2× ที่คาดหวัง (เช่น 10V สำหรับราง 5V) กลไกไม่มีส่วนประกอบสูง (ความสูง > 4 มม.) ใกล้กับบริเวณที่จับ เฟิร์มแวร์ตัวจับเวลา Watchdog จะรีเซ็ต MCU หาก VOX ค้างเป็นเวลา > 5 นาทีการปฏิบัติตามข้อกำหนด FCC ส่วนที่ 15 และ EN 62368-1 (ความปลอดภัยด้านเสียง)
การออกแบบ PCBA อุปกรณ์สำหรับเฝ้าดูเด็กที่เชื่อถือได้หมายถึงการให้ความสำคัญกับความปลอดภัยของทารกมากกว่าการลดต้นทุน บอร์ดที่สร้างขึ้นอย่างดีทำงานอย่างเงียบๆ ผ่านการงอกของฟันและอารมณ์ฉุนเฉียว ทดสอบกับสภาพอนุบาลจริง เช่น เครื่องเสียงสีขาว ไฟหรี่ และเตาไมโครเวฟ นั่นเป็นวิธีเดียวที่จะได้รับความไว้วางใจจากผู้ปกครอง
