ข้อบกพร่องและการแก้ปัญหาการบัดกรีทั่วไปในการประมวลผล PCBA

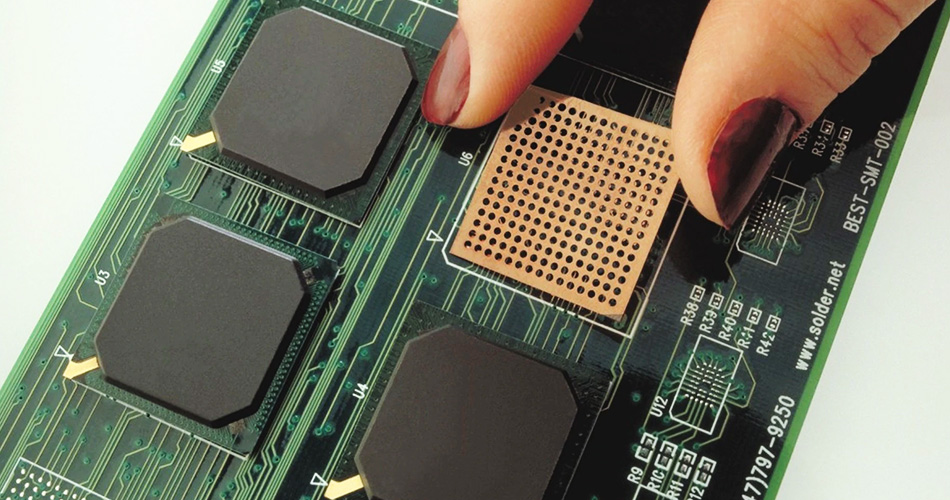

การประมวลผล PCBA (ชุดประกอบแผงวงจรพิมพ์) เป็นส่วนสำคัญของการผลิตผลิตภัณฑ์อิเล็กทรอนิกส์และคุณภาพของการบัดกรีส่งผลโดยตรงต่อความน่าเชื่อถือและประสิทธิภาพของผลิตภัณฑ์ ข้อบกพร่องที่พบบ่อยในกระบวนการบัดกรีรวมถึงการแตกข้อต่อประสานการเชื่อมและการบัดกรีเย็น บทความนี้จะสำรวจสาเหตุของข้อบกพร่องในการบัดกรีทั่วไปในการประมวลผล PCBA และให้บริการโซลูชั่นที่สอดคล้องกัน

1. บัดกรีร่วมแคร็ก

1. การวิเคราะห์สาเหตุ

การแตกร่วมกันบัดกรีหมายถึงการแตกของรอยต่อประสานในส่วนบัดกรีหลังการระบายความร้อนซึ่งมักเกิดจากเหตุผลต่อไปนี้:

การเปลี่ยนแปลงของอุณหภูมิที่รุนแรง: อุณหภูมิเปลี่ยนแปลงเร็วเกินไปในระหว่างกระบวนการบัดกรีส่งผลให้เกิดความเครียดจากความร้อนเข้มข้นในข้อต่อประสานและรอยร้าวหลังจากการระบายความร้อน

การเลือกบัดกรีที่ไม่เหมาะสม: การประสานที่ใช้ไม่แข็งแรงพอที่จะทนต่อความเครียดจากการหดตัวหลังจากที่บัดกรีข้อต่อเย็นลง

ปัญหาวัสดุวัสดุพิมพ์: ค่าสัมประสิทธิ์การขยายความร้อนของวัสดุพื้นผิวและการประสานนั้นแตกต่างกันมากเกินไป

2. โซลูชัน

สำหรับปัญหาของการแตกร่วมกันประสานสามารถใช้วิธีแก้ปัญหาต่อไปนี้:

การควบคุมอุณหภูมิการบัดกรี: ใช้เส้นโค้งอุณหภูมิการบัดกรีที่สมเหตุสมผลเพื่อหลีกเลี่ยงการเปลี่ยนแปลงอุณหภูมิที่เร็วเกินไปและลดความเครียดจากความร้อนของข้อต่อประสาน

เลือกการประสานที่เหมาะสม: ใช้บัดกรีความแข็งแรงสูงที่ตรงกับค่าสัมประสิทธิ์การขยายตัวทางความร้อนของวัสดุพื้นผิวเพื่อเพิ่มความต้านทานรอยแตกของข้อต่อประสาน

เพิ่มประสิทธิภาพวัสดุพื้นผิว: เลือกวัสดุพื้นผิวด้วยสัมประสิทธิ์การขยายความร้อนที่ตรงกับการประสานเพื่อลดความเครียดจากความร้อนของข้อต่อประสาน

2. บริดจ์บริดจ์

1. การวิเคราะห์สาเหตุ

บริดจ์บริดจ์หมายถึงการประสานส่วนเกินระหว่างข้อต่อประสานที่อยู่ติดกันทำให้เกิดการลัดวงจรของสะพานซึ่งมักเกิดจากเหตุผลต่อไปนี้:

ประสานมากเกินไป: ใช้การประสานมากเกินไปในระหว่างกระบวนการบัดกรีส่งผลให้บัดกรีส่วนเกินสร้างสะพานเชื่อมระหว่างข้อต่อประสานที่อยู่ติดกัน

อุณหภูมิการบัดกรีสูงเกินไป: อุณหภูมิการบัดกรีสูงเกินไปจะเพิ่มความไหลของบัดกรีซึ่งเป็นสะพานเชื่อมระหว่างข้อต่อประสานที่อยู่ติดกันได้ง่าย

ปัญหาการพิมพ์เทมเพลต: การออกแบบที่ไม่มีเหตุผลของการเปิดเทมเพลตการพิมพ์นำไปสู่การสะสมของการประสานมากเกินไป

2. โซลูชัน

สำหรับปัญหาการเชื่อมต่อการประสานสามารถใช้โซลูชันต่อไปนี้ได้:

ควบคุมปริมาณการประสาน: ควบคุมปริมาณการประสานที่ใช้เพื่อให้แน่ใจว่าปริมาณการประสานสำหรับข้อต่อประสานแต่ละข้อมีความเหมาะสมเพื่อหลีกเลี่ยงการประสานส่วนเกินที่สร้างสะพาน

ปรับอุณหภูมิการบัดกรี: ใช้อุณหภูมิการบัดกรีที่เหมาะสมเพื่อลดการไหลของบัดกรีและป้องกันการก่อตัวของสะพาน

เพิ่มประสิทธิภาพเทมเพลตการพิมพ์: ออกแบบการเปิดเทมเพลตการพิมพ์ที่สมเหตุสมผลเพื่อให้แน่ใจว่าการสะสมของประสานและลดการประสานส่วนเกิน

iii. ข้อต่อประสานเย็น

1. การวิเคราะห์สาเหตุ

ข้อต่อประสานเย็นหมายถึงข้อต่อประสานที่ดูเหมือนจะดี แต่จริง ๆ แล้วมีการติดต่อที่ไม่ดีส่งผลให้ประสิทธิภาพทางไฟฟ้าที่ไม่แน่นอน สิ่งนี้มักเกิดจากเหตุผลต่อไปนี้:

บัดกรีไม่ละลายอย่างเต็มที่: อุณหภูมิการบัดกรีไม่เพียงพอส่งผลให้การหลอมละลายของบัดกรีไม่สมบูรณ์และการสัมผัสที่ไม่ดีกับแผ่นรองและหมุดส่วนประกอบ

เวลาบัดกรีไม่เพียงพอ: เวลาบัดกรีสั้นเกินไปและบัดกรีไม่สามารถแทรกซึมเข้าไปในหมุดแผ่นและส่วนประกอบได้อย่างเต็มที่ส่งผลให้ข้อต่อประสานเย็น

การปรากฏตัวของออกไซด์: ออกไซด์มีอยู่บนพื้นผิวของแผ่นและหมุดส่วนประกอบซึ่งมีผลต่อการเปียกและการสัมผัสของบัดกรี

2. โซลูชัน

สำหรับปัญหาข้อต่อประสานเย็นสามารถใช้วิธีแก้ปัญหาต่อไปนี้:

เพิ่มอุณหภูมิการบัดกรี: ตรวจสอบให้แน่ใจว่าอุณหภูมิการบัดกรีสูงพอที่จะละลายบัดกรีอย่างเต็มที่และเพิ่มพื้นที่สัมผัสของข้อต่อประสาน

ขยายเวลาการบัดกรี: ยืดเวลาการบัดกรีให้เหมาะสมเพื่อให้การประสานสามารถแทรกซึมเข้าไปในแผ่นและพินส่วนประกอบได้อย่างเต็มที่เพื่อให้แน่ใจว่ามีการติดต่อที่ดี

ทำความสะอาดพื้นผิวบัดกรี: ทำความสะอาดออกไซด์บนพื้นผิวของแผ่นรองและพินส่วนประกอบก่อนการบัดกรีเพื่อให้แน่ใจว่าบัดกรีสามารถแทรกซึมและสัมผัสได้อย่างเต็มที่

iv. รูขุมขนประสาน

1. การวิเคราะห์สาเหตุ

รูขุมขนร่วมบัดกรีอ้างถึงฟองอากาศภายในหรือบนพื้นผิวของข้อต่อประสานซึ่งมักเกิดจากเหตุผลดังต่อไปนี้:

สิ่งสกปรกในการประสาน: ประสานมีสิ่งสกปรกหรือก๊าซซึ่งเป็นรูขุมขนในระหว่างกระบวนการบัดกรี

ความชื้นสูงในสภาพแวดล้อมการบัดกรี: ความชื้นในสภาพแวดล้อมการบัดกรีสูงการประสานนั้นชื้นและก๊าซถูกสร้างขึ้นในระหว่างกระบวนการบัดกรีทำให้เกิดรูขุมขน

แผ่นไม่ได้ทำความสะอาดอย่างเต็มที่: มีสิ่งสกปรกหรือสิ่งปนเปื้อนบนพื้นผิวของแผ่นซึ่งส่งผลต่อความลื่นไหลของการประสานและรูขุมขน

2. โซลูชัน

สำหรับปัญหาของรูขุมขนประสานประสานสามารถใช้วิธีแก้ปัญหาต่อไปนี้:

ใช้การบัดกรีที่มีความบริสุทธิ์สูง: เลือกบัดกรีที่มีความบริสุทธิ์สูงและมีความสมบูรณ์ต่ำเพื่อลดการก่อตัวของรูขุมขน

ควบคุมความชื้นของสภาพแวดล้อมการบัดกรี: รักษาความชื้นที่เหมาะสมในสภาพแวดล้อมการบัดกรีเพื่อป้องกันไม่ให้บัดกรีชื้นและลดการก่อตัวของรูขุมขน

ทำความสะอาดแผ่น: ทำความสะอาดสิ่งสกปรกและสารปนเปื้อนอย่างเต็มที่บนพื้นผิวของแผ่นก่อนการบัดกรีเพื่อให้แน่ใจว่าการไหลและการสัมผัสที่ดีของบัดกรี

บทสรุป

ในการประมวลผล PCBAข้อบกพร่องในการบัดกรีทั่วไปเช่นการแตกร่วมกันบัดกรีการเชื่อมประสานประสานข้อต่อประสานเย็นและรูขุมขนร่วมบัดกรีจะส่งผลกระทบต่อคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ โดยการทำความเข้าใจสาเหตุของข้อบกพร่องเหล่านี้และการแก้ปัญหาที่สอดคล้องกันคุณภาพการบัดกรีของการประมวลผล PCBA สามารถปรับปรุงได้อย่างมีประสิทธิภาพเพื่อให้แน่ใจว่าเสถียรภาพและความปลอดภัยของผลิตภัณฑ์ ด้วยความก้าวหน้าอย่างต่อเนื่องของเทคโนโลยีและการเพิ่มประสิทธิภาพของกระบวนการคุณภาพการบัดกรีของการประมวลผล PCBA จะได้รับการปรับปรุงให้ดีขึ้นเพื่อให้การรับประกันที่มั่นคงสำหรับความน่าเชื่อถือและประสิทธิภาพของผลิตภัณฑ์อิเล็กทรอนิกส์
