การพัฒนา PCBA ของ Dash Cam พัฒนาไปอย่างไร: ตั้งแต่การเลือกชิปไปจนถึงการผลิตจำนวนมาก

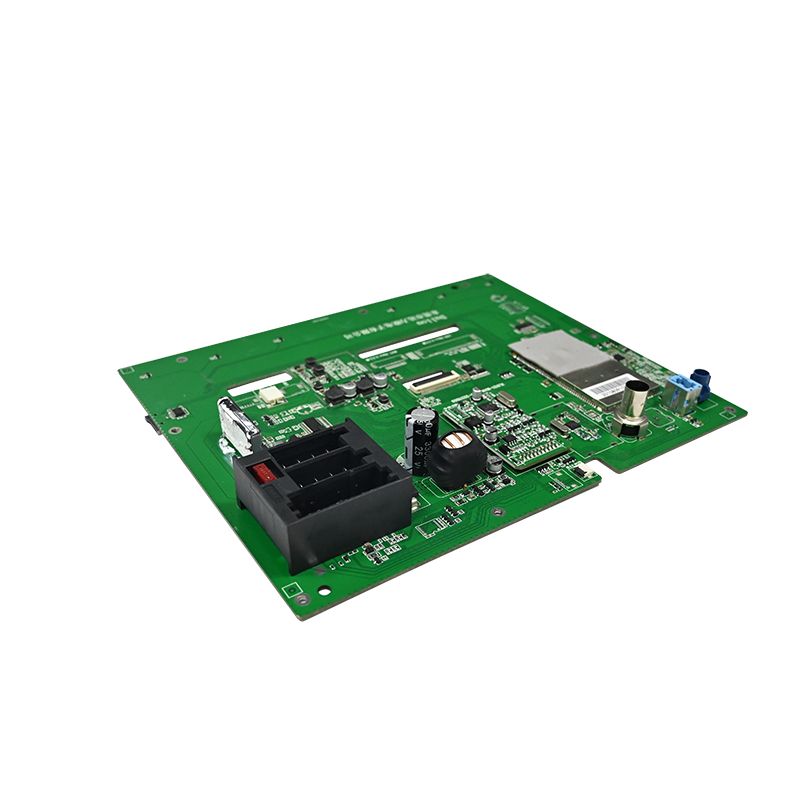

หัวใจหลักของกล้องติดรถยนต์ไม่ได้ถูกกำหนดโดยเลนส์หรือตัวเครื่อง แต่ถูกกำหนดโดยตัวมันPCBA(การประกอบแผงวงจรพิมพ์). ปรับชิปเซ็ตให้เหมาะสมและบอร์ดมีความเสถียร แล้วคุณก็มีชัยไปกว่าครึ่งแล้ว จากประสบการณ์ในอุตสาหกรรมจริง ต่อไปนี้เป็นคำแนะนำที่ตรงไปตรงมาซึ่งครอบคลุมการเลือกชิปเซ็ต การออกแบบวงจร การผลิต และการทดสอบ

1. การเลือกชิปเซ็ต: เลือก "สมอง" ก่อน จากนั้นจึงสร้างรอบๆ มัน

โปรเซสเซอร์หลักคือหัวใจของ PCBA เมื่อตัดสินใจได้แล้ว ส่วนที่เหลือของวงจร ต้นทุน และเพดานประสิทธิภาพจะถูกกำหนดเป็นส่วนใหญ่ ในปัจจุบัน ตัวเลือกกระแสหลักแต่ละตัวเลือกมีจุดแข็งของตัวเอง:

• Ambarella: เป็นที่รู้จักในด้านการประมวลผลภาพที่เหนือกว่า คุณภาพของภาพที่ยอดเยี่ยม และประสิทธิภาพการเข้ารหัสสูง เหมาะสำหรับกล้องติดรถยนต์ 4K ระดับไฮเอนด์ แต่การพัฒนามีความซับซ้อนและต้นทุน BOM ก็สูงกว่า

• Novatek: ผู้นำตลาดในด้านปริมาณ มอบความคุ้มค่าคุ้มราคา พร้อมตัวเลือกตั้งแต่ระดับเริ่มต้นไปจนถึงระดับสูง (รองรับ 4K, HDR) มักเป็นตัวเลือกอันดับต้นๆ สำหรับผลิตภัณฑ์ที่ผลิตในปริมาณมาก

• อื่นๆ (Hisilicon, Allwinner ฯลฯ): ใช้ในตลาดเฉพาะหรือผลิตภัณฑ์ที่คำนึงถึงต้นทุน

อย่าเพิ่งดูที่ความละเอียด ประเมินความต้องการที่แท้จริงของคุณ: รองรับการบันทึกคู่ทั้งด้านหน้าและด้านหลังหรือไม่ ประสิทธิภาพแสงน้อยเป็นอย่างไร? คุณต้องการฟีเจอร์ ADAS หรือ AI หรือไม่? สิ่งเหล่านี้กำหนดพลังการประมวลผลที่ต้องการและความสามารถของ ISP (Image Signal Processor)

เมื่อเลือกโปรเซสเซอร์หลักแล้ว ให้ใส่ใจกับอุปกรณ์ต่อพ่วงที่สำคัญเหล่านี้:

• การจัดการพลังงาน: พลังงานในยานยนต์มีเสียงดังอย่างฉาวโฉ่ (9V–16V โดยมีไฟกระชากชั่วคราว) คุณต้องใช้ตัวแปลง DC-DC แรงดันไฟฟ้าอินพุตกว้างที่มีการป้องกันแรงดันไฟเกิน กระแสไฟเกิน และการกลับขั้ว หากจำเป็นต้องใช้โหมดจอดรถ ให้เพิ่มวงจรตรวจจับ/ป้องกันแรงดันต่ำเพื่อป้องกันไม่ให้แบตเตอรี่รถยนต์หมด

• เซ็นเซอร์รับภาพ: Sony IMX series (เช่น IMX335) เป็นตัวเลือกทั่วไป ตรวจสอบให้แน่ใจว่าอินเทอร์เฟซ MIPI CSI เข้ากันได้ดีกับโปรเซสเซอร์หลัก

• พื้นที่เก็บข้อมูล: ใช้ eMMC สำหรับการจัดเก็บเฟิร์มแวร์และช่องเสียบการ์ด TF สำหรับการจัดเก็บวิดีโอ ช่องเสียบการ์ดจะต้องมีการป้องกัน ESD

2. สิ่งจำเป็นในการออกแบบวงจร: การป้องกันการรบกวนและการจัดการความร้อนเป็นความท้าทายที่สำคัญ

กล้องติดรถยนต์จะติดตั้งบนกระจกหน้ารถ ตากแดดในฤดูร้อนและกลายเป็นน้ำแข็งในฤดูหนาว ทั้งหมดนี้ในขณะเดียวกันก็ทนต่อการสั่นสะเทือนอย่างต่อเนื่อง สิ่งนี้ต้องการความเสถียรและความน่าเชื่อถือที่สูงมากจาก PCBA ประเด็นสำคัญสองประการจะต้องได้รับการแก้ไขในขั้นตอนการออกแบบ:

2.1 การจัดการความร้อน (การกระจายความร้อน)

ในระหว่างการบันทึกวิดีโอ 4K โปรเซสเซอร์และเซ็นเซอร์จะสร้างความร้อนจำนวนมากภายในกล่องที่ปิดสนิท การจัดการระบายความร้อนที่ไม่ดีส่งผลให้ระบบล่ม รูปภาพผิดปกติ และส่วนประกอบมีอายุเร็วขึ้น โซลูชั่นที่มีประสิทธิภาพได้แก่:

ทองแดงขนาดใหญ่เทลงใต้โปรเซสเซอร์หลัก โดยมีจุดระบายความร้อนหนาแน่นเชื่อมต่อกับชั้นทองแดงด้านในและด้านล่างเพื่อกระจายความร้อน
การวางองค์ประกอบเชิงกลยุทธ์เพื่อกระจายแหล่งความร้อนอย่างเท่าเทียมกันและหลีกเลี่ยงฮอตสปอตเฉพาะที่
การออกแบบ PCBA เพื่อใช้ประโยชน์จากตัวเครื่องโลหะหรือตัวกระจายความร้อนโดยเฉพาะเพื่อการระบายความร้อนแบบพาสซีฟ

2.2 ความสมบูรณ์ของสัญญาณและ EMI/EMC

สัญญาณความเร็วสูง (MIPI, DDR) และสัญญาณ RF (Wi-Fi, GPS) อัดแน่นอยู่บนกระดานขนาดเล็ก หากไม่มีการออกแบบอย่างระมัดระวัง การรบกวนจะทำให้เกิดสัญญาณรบกวนของภาพ เฟรมตก หรือสัญญาณสูญหาย

การควบคุมอิมพีแดนซ์: คำนวณและควบคุมอิมพีแดนซ์ดิฟเฟอเรนเชียล 100Ω สำหรับ MIPI, USB และคู่ดิฟเฟอเรนเชียลความเร็วสูงอื่นๆ อย่างเคร่งครัด และอิมพีแดนซ์ปลายเดี่ยว 50Ω สำหรับการติดตามวิกฤตอื่นๆ
การจับคู่ความยาว: คู่ดิฟเฟอเรนเชียลและกลุ่มข้อมูล DDR ต้องมีการจับคู่ความยาวที่เข้มงวด (ภายใน ±10 mils) เพื่อให้มั่นใจถึงจังหวะเวลาที่เหมาะสม
Guard Tracing: กำหนดเส้นทางการติดตามกราวด์ควบคู่ไปกับสัญญาณวิกฤต (นาฬิกา, I2C, เสียง, วิดีโอ) และเพิ่มจุดต่อรอยต่อสำหรับการแยกสัญญาณ
การซ้อนเลเยอร์: ใช้ PCB 4 ชั้นหรือ 6 ชั้นพร้อมระนาบกราวด์แบบทึบและระนาบกำลังแบบทึบ วางเส้นทางสัญญาณความเร็วสูงบนชั้นในเพื่อใช้เครื่องบินเป็นเกราะกำบัง

นอกจากนี้ ให้วางไดโอด TVS ไว้ที่ขั้วต่ออินพุตเพื่อป้องกัน ESD เสมอ เพิ่มเฟอร์ไรต์บีดและตัวเก็บประจุที่อินพุตกำลังไฟสำหรับการกรอง และใช้การแยกจุดเดียวระหว่างระนาบกราวด์แอนะล็อกและดิจิทัล นี่เป็นเทคนิคง่ายๆ แต่มีประสิทธิภาพสูง

3. การผลิตและการควบคุมคุณภาพ: ผู้เฝ้าประตูก่อนการผลิตจำนวนมาก

การออกแบบที่ดีมีเรื่องราวเพียงครึ่งเดียวเท่านั้น ในการจัดส่ง PCBA ที่เชื่อถือได้ กระบวนการผลิตและการทดสอบอย่างละเอียดนั้นไม่สามารถต่อรองได้

• การประกอบ SMT และการตรวจสอบ AOI: โรงงานที่มีชื่อเสียงใช้ 3D SPI เพื่อตรวจสอบคุณภาพการบัดกรี เครื่องคัดแยกและวางความเร็วสูงสำหรับส่วนประกอบ BGA และ 0402 และ AOI (การตรวจสอบด้วยแสงอัตโนมัติ) เพื่อตรวจจับข้อบกพร่องในการบัดกรี (การเชื่อม ข้อต่อเย็น ส่วนประกอบที่ขาดหายไป)

• FCT (การทดสอบวงจรการทำงาน): จำลองการทำงานของกล้องติดรถยนต์จริงโดยเปิด PCBA และทดสอบทุกฟังก์ชัน เช่น การบันทึก เสียง การรับสัญญาณ GPS การตอบสนองของปุ่ม และเอาต์พุตการแสดงผล

• การทดสอบการเบิร์นอิน (การทดสอบอายุ): ใช้งาน PCBA อย่างต่อเนื่องเป็นเวลาหลายถึงสิบชั่วโมงในห้องที่มีอุณหภูมิสูงและมีความชื้นสูง สิ่งนี้ทำให้เกิดข้อบกพร่องที่แฝงอยู่ (เช่น ข้อต่อบัดกรีเป็นระยะๆ หรือส่วนประกอบที่ไม่เสถียรทางความร้อน) และเป็นขั้นตอนสำคัญในการรับรองความน่าเชื่อถือในระยะยาว

การสร้างความน่าเชื่อถือPCBA กล้องติดรถยนต์เป็นความพยายามทางวิศวกรรมอย่างเป็นระบบ เป็นการดำเนินการที่สมดุล โดยค้นหาจุดที่น่าสนใจระหว่างประสิทธิภาพ ต้นทุน ขนาดทางกายภาพ การกระจายความร้อน และความน่าเชื่อถือในระยะยาว เมื่อกล่าวถึงข้อควรพิจารณาเชิงปฏิบัติเหล่านี้ล่วงหน้า คุณสามารถหลีกเลี่ยงข้อผิดพลาดทั่วไปหลายประการ และปรับปรุงเส้นทางสู่การเปิดตัวผลิตภัณฑ์ที่ประสบความสำเร็จได้
