การออกแบบ PCBA เซ็นเซอร์ตรวจจับความเคลื่อนไหวเข้าสู่ยุค "ไมโคร" ในปี 2569

เมื่อคุณเข้าใกล้ประตูหน้าบ้านแล้วไฟเปิดโดยอัตโนมัติ หรือเมื่อคุณพลิกโทรศัพท์แล้วหน้าจอหมุนทันที ฉากที่ดูเหมือนมหัศจรรย์เหล่านี้ต้องอาศัยองค์ประกอบหลักเพียงประการเดียว: โมชั่นเซนเซอร์ PCBA.

ด้วยการเติบโตอย่างรวดเร็วของ IoT และการประมวลผลแบบเอดจ์ การออกแบบการตรวจจับการเคลื่อนไหวแบบดั้งเดิมจึงไม่สามารถตอบสนองความต้องการที่รุนแรงในการย่อขนาด การใช้พลังงานต่ำเป็นพิเศษ และการป้องกันเสียงรบกวนได้อีกต่อไป ระหว่างปี 2568 ถึง 2569 เทคโนโลยีนี้ได้มาถึงจุดเปลี่ยนที่สำคัญ: การย้ายจาก "การประกอบ" ไปสู่ ​​"การบูรณาการ" อย่างแท้จริง

I. ลาก่อนการออกแบบที่เกะกะ: สถาปัตยกรรมหลักของ PCBA แบบรวม

แบบดั้งเดิมPCBA เซ็นเซอร์ตรวจจับความเคลื่อนไหวมักจะเชื่อมต่อเซ็นเซอร์เป็นโมดูลแยกต่างหากผ่านหมุดทะลุ ทำให้เกิดปริมาตรเทอะทะและความล่าช้าของสัญญาณ ทุกวันนี้ อุตสาหกรรมกำลังเปลี่ยนไปสู่สถาปัตยกรรมแบบบูรณาการและแบบฝังตัวอย่างเด็ดขาด

ตามเอกสารทางเทคนิคล่าสุด PCBA เซ็นเซอร์ตรวจจับการเคลื่อนไหวที่มีความแม่นยำสูงในปัจจุบันใช้สถาปัตยกรรมเซ็นเซอร์ MEMS แบบฝัง ด้วยการเคลือบระบบไมโครไฟฟ้าเครื่องกลโดยตรงภายในซับสเตรต PCB วิศวกรจึงได้สร้างระบบแกนหลักสี่ชั้น:

  1. Sensing Layer: การใช้เลเซอร์ไมโครแมชชีนนิ่งสร้างโพรงขนาดเล็กที่มีความแม่นยำภายใน PCB สำหรับมาตรความเร่งหรือไจโรสโคป

  2. เลเยอร์การปรับสภาพสัญญาณ: ออปแอมป์เสียงรบกวนต่ำในตัวช่วยเพิ่มสัญญาณระดับไมโครโวลต์ที่อ่อนแอให้อยู่ในระดับที่ใช้งานได้

  3. เลเยอร์การประมวลผล: MCU Cortex-M4 แบบฝังช่วยให้สามารถประมวลผลข้อมูลล่วงหน้าในเครื่องได้ ซึ่งช่วยลดการพึ่งพาระบบคลาวด์

ประโยชน์ทันทีของการออกแบบแบบผสานรวมนี้คือ ลดระดับเสียงลง 40% หรือมากกว่านั้น และป้องกันเสียงรบกวนได้ดีขึ้นอย่างมากเนื่องจากเส้นทางสัญญาณสั้นลง ซึ่งสำคัญสำหรับสมาร์ทโฟนและอุปกรณ์ที่สวมใส่ได้

ครั้งที่สอง เทคโนโลยีสตาร์: การปฏิวัติ SMD ในเซ็นเซอร์ PIR

ในโลกของการตรวจจับการเคลื่อนไหว เซ็นเซอร์ PIR (Passiveอินฟราเรด) ยังคงเป็นโซลูชันหลักสำหรับการตรวจจับของมนุษย์ อย่างไรก็ตาม เซ็นเซอร์ PIR แบบดั้งเดิมมีขนาดใหญ่ ต้องใช้การบัดกรีผ่านรู และเป็นอุปสรรคสำคัญต่อสายการผลิตแบบอัตโนมัติเต็มรูปแบบ

ตอนนี้กำลังเปลี่ยนแปลง ด้วยเซ็นเซอร์ IR แบบรีโฟลว์ขนาดเล็ก (บุกเบิกโดยผู้ผลิตอย่าง Murata) อุตสาหกรรมนี้จึงประสบความสำเร็จในการพัฒนาที่รอคอยมานาน:

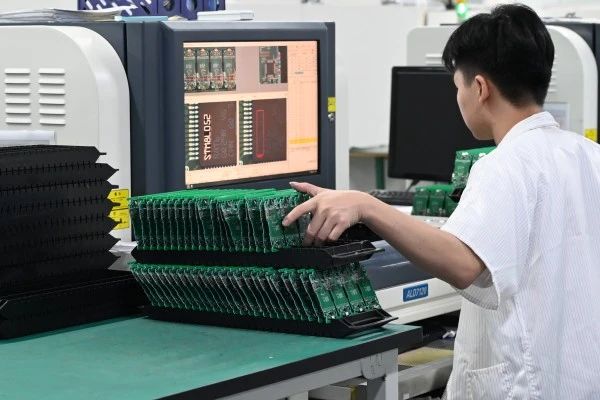

  • การประกอบอัตโนมัติเต็มรูปแบบ: ส่วนประกอบ SMD เหล่านี้รองรับการบัดกรีแบบรีโฟลว์มาตรฐาน สายการผลิตไม่จำเป็นต้องมีเวิร์กสเตชันแบบแมนนวลอีกต่อไปสำหรับเซ็นเซอร์พิเศษนี้ ทำให้สามารถประกอบ PCBA อัตโนมัติเต็มรูปแบบได้

  • โปรไฟล์ต่ำพิเศษ: เมื่อเปรียบเทียบกับการออกแบบเลนส์ "โดมขนาดใหญ่" แบบดั้งเดิม ความสูงของแกน Z ลดลงอย่างมาก ทำให้ระบบไฟอัจฉริยะบางเฉียบและอุปกรณ์รักษาความปลอดภัยที่ซ่อนอยู่เป็นไปได้

  • เอาต์พุตดิจิตอลอัจฉริยะ: สัญญาณอะนาล็อกที่ไวต่อสัญญาณหมดไปแล้ว เซ็นเซอร์รุ่นใหม่รองรับอินเทอร์เฟซดิจิทัล I²C พร้อมเกณฑ์ที่กำหนดค่าได้ พวกเขาสามารถแยกแยะระหว่างสัตว์เลี้ยงที่เคลื่อนไหวและบุคคลที่บุกรุกได้อย่างมีประสิทธิภาพ ซึ่งช่วยลดการแจ้งเตือนที่ผิดพลาดได้อย่างมาก


ที่สาม การออกแบบจริง: จะหลีกเลี่ยง PCBA ของเซ็นเซอร์ตรวจจับความเคลื่อนไหวสามกับดักได้อย่างไร

แม้จะปรับปรุงฮาร์ดแวร์แล้ว แต่การออกแบบ PCBA เซ็นเซอร์ตรวจจับความเคลื่อนไหวที่แข็งแกร่งนั้นไม่ใช่เรื่องง่าย ตามแนวทางการออกแบบและกรณีศึกษาล่าสุดในปี 2025 นักพัฒนาจะต้องเอาชนะความท้าทายหลักสามประการ:

1. สงครามเงียบเพื่อต่อต้านการแทรกแซงคลื่นความถี่วิทยุ PCBA เซ็นเซอร์ตรวจจับความเคลื่อนไหวสมัยใหม่มักจะรวมโมดูลการสื่อสารไร้สาย (Wi-Fi/บลูทูธ) เข้าด้วยกัน สัญญาณ RF ความถี่สูงอาจทำให้สัญญาณเซ็นเซอร์เสียหายได้ง่าย วิธีแก้ปัญหา: ใช้การแยกพาร์ติชัน สร้าง "โซนที่ละเอียดอ่อน" และ "โซนแหล่งกำเนิดสัญญาณรบกวน" บน PCB โดยรักษาช่องว่างอย่างน้อย 5 มม. และเพิ่มเกราะโลหะที่มีการต่อสายดินไว้เหนือเซ็นเซอร์

2. ความท้าทายด้านความแม่นยำของการจัดการระบายความร้อน เซนเซอร์ตรวจจับความเคลื่อนไหว โดยเฉพาะประเภท PIR มีความไวต่ออุณหภูมิอย่างมาก ทริกเกอร์เท็จที่เกิดจากอุณหภูมิเป็นเรื่องปกติ การออกแบบระดับไฮเอนด์สมัยใหม่ใช้วัสดุ Tg FR4 สูงที่มีความร้อนระดับไมโครผ่านอาร์เรย์เพื่อนำความร้อนออกจากส่วนประกอบที่สร้างความร้อนอย่างรวดเร็ว (เช่น LED หรือ LDO) ทำให้มั่นใจได้ว่าเซ็นเซอร์ทำงานในสภาพแวดล้อมที่มีความร้อนคงที่

3. กระบวนการ HDI สำหรับการย่อขนาด หากต้องการรวมเซ็นเซอร์, MCU และการจัดการพลังงานไว้ภายในพื้นที่ 40 มม. × 30 มม. คุณต้องมีกระบวนการ HDI (การเชื่อมต่อระหว่างกันความหนาแน่นสูง) 8 เลเยอร์ 2 ขั้นตอน ด้วยการใช้ไมโครเวียส 0.1 มม. และส่วนประกอบขนาดเล็กพิเศษ 01005 นักออกแบบจึงสามารถขยายช่องใส่แบตเตอรี่ในขณะที่ยังคงรักษาประสิทธิภาพ ซึ่งจะช่วยยืดอายุการใช้งานแบตเตอรี่ของอุปกรณ์


IV. แนวโน้มตลาด: ความสัมพันธ์ทางชีวภาพระหว่างเซนเซอร์และอุปกรณ์กึ่งตัวนำ

นอกเหนือจากอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคแล้ว การใช้งานระดับไฮเอนด์สำหรับ PCBA เซ็นเซอร์ตรวจจับความเคลื่อนไหวกำลังขยายไปสู่การผลิตเซมิคอนดักเตอร์และอุปกรณ์อุตสาหกรรมที่มีความแม่นยำ

จากการวิเคราะห์ทางอุตสาหกรรมเมื่อเร็วๆ นี้ ระบบการเคลื่อนไหวที่มีความแม่นยำกลายเป็นสิ่งจำเป็นสำหรับกระบวนการเซมิคอนดักเตอร์แบ็กเอนด์ (การบรรจุ การทดสอบ) ตัวอย่างเช่น เซ็นเซอร์เพียโซอิเล็กทริกและหุ่นยนต์ที่มีความแม่นยำกำลังเข้ามาแทนที่มนุษย์ในการจัดการกับเวเฟอร์ที่เปราะบางอย่างยิ่งและชิ้นส่วนเล็กๆ ที่หลวม สิ่งนี้กำหนดให้ PCBA ต้องมีความแม่นยำในการวางตำแหน่งซ้ำได้สูงมากและมีภูมิคุ้มกันต่อการสั่นสะเทือน

สิ่งนี้ถือเป็นวิวัฒนาการที่สำคัญ: PCBA เซ็นเซอร์ตรวจจับความเคลื่อนไหวไม่ได้เป็นเพียงส่วนประกอบ "การตรวจจับ" อีกต่อไป แต่ยังเป็นสมองอัจฉริยะของวงปิดที่ "รับรู้ ประมวลผล และดำเนินการ"
