Unixplore Electronics เป็นบริษัทจีนที่มุ่งเน้นการสร้างและผลิต Power Supply PCBA ระดับเฟิร์สคลาสสำหรับไฟท้ายรถยนต์มาตั้งแต่ปี 2008 เรามีการรับรองมาตรฐานการประกอบ PCB ISO9001:2015 และ IPC-610E
Unixplore Electronics ทุ่มเทให้กับคุณภาพสูงPแหล่งจ่ายไฟ PCBA สำหรับไฟท้ายรถยนต์ ออกแบบและผลิตตั้งแต่เราสร้างในปี 2554

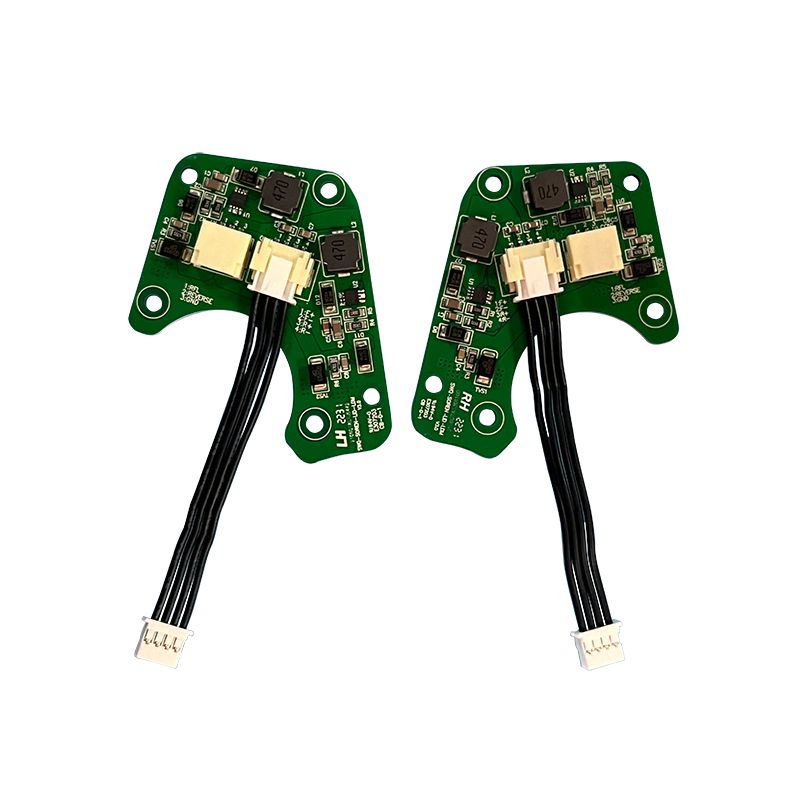

PCBA ของแหล่งจ่ายไฟสำหรับไฟท้ายรถยนต์คือแผงวงจรที่ทำหน้าที่จ่ายไฟให้กับไฟท้ายของรถยนต์
โดยทั่วไปแล้ว PCBA ของแหล่งจ่ายไฟในรถยนต์ประกอบด้วยส่วนประกอบหลายอย่างซึ่งรวมถึงตัวควบคุมแรงดันไฟฟ้า ตัวเก็บประจุแบบคัปปลิ้ง และวงจรเรียงกระแส ตัวควบคุมแรงดันไฟฟ้ามีหน้าที่ควบคุมแรงดันไฟฟ้าของกำลังที่ส่งไปยังไฟท้าย ช่วยให้มั่นใจได้ถึงความเสถียรของกำลังที่จ่ายให้กับไฟท้าย โดยไม่คำนึงถึงความผันผวนของแรงดันไฟฟ้าของระบบไฟฟ้าของรถยนต์
ตัวเก็บประจุแบบคัปปลิ้งช่วยกรองสัญญาณรบกวนที่ไม่พึงประสงค์ และช่วยให้การจ่ายพลังงานมีความเสถียร
วงจรเรียงกระแสจะแปลงพลังงานไฟฟ้ากระแสสลับ (ไฟฟ้ากระแสสลับ) ที่จ่ายจากแบตเตอรี่รถยนต์เป็นพลังงานไฟฟ้ากระแสตรง (ไฟฟ้ากระแสตรง) ที่ไฟท้ายสามารถใช้ได้
คุณสมบัติอื่นๆ อาจรวมอยู่ใน PCBA ของแหล่งจ่ายไฟเพื่อปกป้องส่วนประกอบของวงจรจากแรงดันไฟกระชากและไฟกระชาก
โดยทั่วไปแล้ว PCBA ของแหล่งจ่ายไฟสำหรับไฟท้ายรถยนต์ได้รับการออกแบบมาให้ทนทานต่อสภาพแวดล้อมที่รุนแรงและมีความต้องการสูงในการใช้งานในยานยนต์ รวมถึงช่วงอุณหภูมิที่กว้างและการสั่นสะเทือนอย่างต่อเนื่อง
เทคนิคการผลิตขั้นสูงและขั้นตอนการควบคุมคุณภาพที่เกี่ยวข้องกับการผลิต PCBA ของแหล่งจ่ายไฟดังกล่าว ทำให้เชื่อถือได้เพียงพอที่จะจ่ายไฟให้กับไฟท้ายรถยนต์ได้อย่างมีประสิทธิภาพสูง ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและความทนทาน
พารามิเตอร์ | ความสามารถ |
เลเยอร์ | 1-40 ชั้น |
ประเภทการประกอบ | ทะลุผ่านรู (THT), Surface Mount (SMT), แบบผสม (THT+SMT) |
ขนาดส่วนประกอบขั้นต่ำ | 0201(01005 เมตริก) |
ขนาดส่วนประกอบสูงสุด | 2.0 นิ้ว x 2.0 นิ้ว x 0.4 นิ้ว (50 มม. x 50 มม. x 10 มม.) |
ประเภทแพ็คเกจส่วนประกอบ | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, กรมทรัพย์สินทางปัญญา, SIP ฯลฯ |
สนามแพดขั้นต่ำ | 0.5 มม. (20 มิล) สำหรับ QFP, QFN, 0.8 มม. (32 มิล) สำหรับ BGA |
ความกว้างการติดตามขั้นต่ำ | 0.10 มม. (4 ล้าน) |
การกวาดล้างการติดตามขั้นต่ำ | 0.10 มม. (4 ล้าน) |
ขนาดการเจาะขั้นต่ำ | 0.15 มม. (6 ล้าน) |
ขนาดกระดานสูงสุด | 18 นิ้ว x 24 นิ้ว (457 มม. x 610 มม.) |
ความหนาของบอร์ด | 0.0078 นิ้ว (0.2 มม.) ถึง 0.236 นิ้ว (6 มม.) |
วัสดุของบอร์ด | CEM-3, FR-2, FR-4, High-Tg, HDI, อลูมิเนียม, ความถี่สูง, FPC, Rigid-Flex, Rogers ฯลฯ |
พื้นผิวเสร็จสิ้น | OSP, HASL, แฟลชโกลด์, ENIG, นิ้วทอง ฯลฯ |
ประเภทวางบัดกรี | มีสารตะกั่วหรือปราศจากสารตะกั่ว |
ความหนาของทองแดง | 0.5 ออนซ์ – 5 ออนซ์ |
กระบวนการประกอบ | การบัดกรีแบบ Reflow, การบัดกรีแบบคลื่น, การบัดกรีแบบแมนนวล |
วิธีการตรวจสอบ | การตรวจสอบด้วยแสงอัตโนมัติ (AOI), การเอ็กซ์เรย์, การตรวจสอบด้วยสายตา |
วิธีการทดสอบภายในองค์กร | การทดสอบการทำงาน, การทดสอบโพรบ, การทดสอบอายุ, การทดสอบอุณหภูมิสูงและต่ำ |
เวลาตอบสนอง | การสุ่มตัวอย่าง: 24 ชั่วโมงถึง 7 วัน, การทำงานโดยรวม: 10 - 30 วัน |
มาตรฐานการประกอบ PCB | ISO9001:2015; ROHS, UL 94V0, IPC-610E คลาส ll |
1.การพิมพ์บัดกรีอัตโนมัติ
2.การพิมพ์บัดกรีเสร็จสิ้น
3.SMT เลือกและวาง
4.การเลือกและวาง SMT เสร็จสิ้น
5.พร้อมสำหรับการบัดกรีแบบรีโฟลว์
6.การบัดกรีแบบ reflow เสร็จสิ้น
7.พร้อมแล้วสำหรับเอโอไอ
8.กระบวนการตรวจสอบของ AOI
9.การจัดวางส่วนประกอบ THT
10.กระบวนการบัดกรีด้วยคลื่น
11.ประกอบ THT เสร็จแล้ว
12.การตรวจสอบ AOI สำหรับการประกอบ THT
13.การเขียนโปรแกรมไอซี
14.ทดสอบการทำงาน
15.ตรวจสอบ QC และซ่อมแซม
16.กระบวนการเคลือบตามมาตรฐาน PCBA
17.การบรรจุ ESD
18.พร้อมส่ง
