PCBA ของรถยนต์: วิศวกรรมที่เป็นระบบตั้งแต่เสาหลักด้านความน่าเชื่อถือไปจนถึงการผลิตที่มีข้อบกพร่องเป็นศูนย์

รถยนต์ยุคใหม่กำลังอยู่ระหว่างการเปลี่ยนแปลงอย่างลึกซึ้งจาก "ผลิตภัณฑ์ด้านกลไก" มาเป็น "เทอร์มินัลอัจฉริยะเคลื่อนที่" ในวิวัฒนาการนี้ ชุดแผงวงจรพิมพ์ (PCBA) ซึ่งเป็นตัวพาทางกายภาพและแกนเชื่อมต่อโครงข่ายไฟฟ้าของหน่วยควบคุมอิเล็กทรอนิกส์ (ECU) ได้กลายเป็นปัจจัยกำหนดที่สำคัญของสมรรถนะ ความปลอดภัย และขอบเขตการทำงานของยานพาหนะ ต่างจากเครื่องใช้ไฟฟ้าPCBA ของรถยนต์ทำงานในสภาพแวดล้อมที่รุนแรงซึ่งมีอุณหภูมิสูง การหมุนเวียนของความร้อนที่รุนแรง การสั่นสะเทือนที่รุนแรง ความชื้น และการรบกวนทางแม่เหล็กไฟฟ้า การออกแบบและการผลิตจึงถือเป็นระบบทางวิทยาศาสตร์ที่เข้มงวด ซึ่งครอบคลุมการเลือกส่วนประกอบ การควบคุมกระบวนการ และการตรวจสอบย้อนกลับคุณภาพตลอดอายุการใช้งาน

I. มาตรฐานระดับสูงที่เข้มงวด: คูเมืองคุณภาพที่สร้างโดย AEC-Q และ IATF 16949

ความน่าเชื่อถือของ PCBA ในยานยนต์ไม่ได้เกิดจากการเสริมแรงในขั้นตอนเดียว แต่มีรากฐานมาจากระบบจากบนลงล่างของการกำหนดมาตรฐานบังคับ ในบรรดาสิ่งเหล่านี้ ซีรีส์ AEC-Q และระบบการจัดการคุณภาพ IATF 16949 ถือเป็นเสาหลักสองประการ

มาตรฐาน AEC-Q ที่ก่อตั้งโดย Automotive Electronics Council ระบุข้อกำหนดการรับรองส่วนประกอบพร้อมเกณฑ์การทดสอบที่เข้มงวดสำหรับส่วนประกอบประเภทต่างๆ ตัวอย่างเช่น AEC-Q100 มุ่งเน้นไปที่วงจรรวม (IC) ซึ่งกำหนดให้ผ่านการทดสอบ เช่น การหมุนเวียนของอุณหภูมิ การย้ายถิ่นด้วยไฟฟ้า และการวิเคราะห์ความล้มเหลว AEC-Q200 กำหนดเป้าหมายไปที่ส่วนประกอบแบบพาสซีฟ (คาปาซิเตอร์ ตัวต้านทาน ฯลฯ) โดยผ่านการทดสอบการเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน ความชื้น และการสั่นสะเทือน เพื่อให้มั่นใจว่าประสิทธิภาพยังคงมีเสถียรภาพในช่วงอุณหภูมิกว้างตั้งแต่ -40°C ถึง +125°C (และมากกว่านั้น) ส่วนประกอบใดๆ ที่ไม่ผ่านการรับรอง AEC-Q ต้องเผชิญกับอุปสรรคสำคัญในการเข้าสู่ห่วงโซ่อุปทานยานยนต์กระแสหลัก

ในระดับระบบการผลิต IATF 16949:2016 ได้แทนที่ ISO/TS 16949 เพื่อเป็นมาตรฐานการจัดการคุณภาพแต่เพียงผู้เดียวสำหรับอุตสาหกรรมยานยนต์ หน้าที่หลักคือการบังคับใช้เครื่องมือหลักทั้ง 5 ประการ (APQP, PPAP, FMEA, MSA, SPC) เพื่อสร้างสถาปัตยกรรมคุณภาพแบบวงปิด โดยเฉพาะ:

• APQP (การวางแผนคุณภาพผลิตภัณฑ์ขั้นสูง) ต้องมีการตรวจสอบ DFM (การออกแบบเพื่อการผลิต) ในขั้นตอนการออกแบบเพื่อหลีกเลี่ยงข้อบกพร่องที่อาจเกิดขึ้นในเชิงรุก เช่น "การแตกหัก" ของส่วนประกอบขนาดเล็ก 0201 หรือข้อบกพร่องในการออกแบบแพด BGA (Ball Grid Array)

• PPAP (กระบวนการอนุมัติชิ้นส่วนการผลิต) กำหนดว่าดัชนีความสามารถของกระบวนการ (Cpk) สำหรับคุณลักษณะที่สำคัญต่อคุณภาพ (CTQ) จะต้องมีค่าเท่ากับ ≥ 1.67 ซึ่งหมายความว่าความสามารถของกระบวนการจะต้องเกินมาตรฐานอุตสาหกรรมทั่วไปอย่างมาก

• FMEA (โหมดความล้มเหลวและการวิเคราะห์ผลกระทบ) ประเมินหมายเลขลำดับความสำคัญความเสี่ยง (RPN) ของโหมดความล้มเหลวที่อาจเกิดขึ้นในสายการผลิต SMT (เทคโนโลยีการยึดพื้นผิว) อย่างเป็นระบบ เช่น สารบัดกรีที่ไม่เพียงพอหรือช่องว่างของ BGA และบังคับใช้การดำเนินการแก้ไขที่บังคับสำหรับรายการที่มี RPN สูง

การรับประกันแบบคู่ด้านการออกแบบและกระบวนการ: การจัดการกับความท้าทายด้านความร้อน เครื่องกล และเคมี

ความท้าทายทางกายภาพที่ศูนย์ PCBA ของยานยนต์ต้องเผชิญในสามด้าน ได้แก่ การจัดการความร้อน ความเค้นเชิงกล และการกัดกร่อนต่อสิ่งแวดล้อม สิ่งนี้ต้องการนวัตกรรมการทำงานร่วมกันทั้งในด้านการออกแบบและกระบวนการผลิต

1. การจัดการความร้อนและการเลือกใช้วัสดุ PCBA ที่อยู่ใกล้กับห้องเครื่องยนต์หรือชุดแบตเตอรี่สำหรับจ่ายไฟจะต้องทนต่ออุณหภูมิสูงเป็นเวลานาน เพื่อลดความล้มเหลวจากความร้อน ผู้ออกแบบจัดลำดับความสำคัญของพื้นผิวที่มีวัสดุ Tg (อุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว ≥ 170°C) สูง FR-4 หรือโพลีอิไมด์ เพื่อป้องกันไม่ให้ PCB อ่อนตัวและเสียรูปภายใต้ความร้อน สำหรับส่วนประกอบที่มีกำลังสูง มีการใช้ Metal Core PCB (MCPCB) หรือจุดผ่านความร้อนที่รวมกับแผงระบายความร้อนเพื่อเพิ่มประสิทธิภาพเส้นทางการกระจายความร้อน นอกจากนี้ การเคลือบพลาสมา PECVD (Plasma-Enhanced Chemical Vapour Deposition) ซึ่งมีความโปร่งใสด้านความร้อน ให้การปกป้องระดับโมเลกุลโดยไม่ขัดขวางการกระจายความร้อน ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานขนาดกะทัดรัดที่มีความหนาแน่นสูง เช่น ตัวควบคุมโดเมน

2. การป้องกันการสั่นสะเทือนทางกลและการเสริมแรงในการเชื่อมต่อ การสั่นสะเทือนเป็นสาเหตุหลักของความล้มเหลวของความเมื่อยล้าของข้อต่อประสาน แนวทางการออกแบบเป็นไปตามหลักการของ DFM: หลีกเลี่ยงการวางส่วนประกอบขนาดใหญ่ที่มีน้ำหนักมากในบริเวณที่มีความเข้มข้นของความเค้น และจัดลำดับความสำคัญของ SMT บนส่วนประกอบที่มีรูทะลุเพื่อลดความเครียดของข้อต่อประสาน สำหรับบรรจุภัณฑ์ BGA ที่ไวต่อการสั่นสะเทือน จะมีการใช้กระบวนการ Underfill โดยอุดช่องว่างใต้ชิปด้วยกาวเพื่อกระจายความเค้น สิ่งนี้สามารถปรับปรุงความน่าเชื่อถือของการกระแทกได้หลายระดับ นอกจากนี้ มาตรฐานการสวมอัด เช่น IPC-9797A ยังให้ข้อกำหนดสำหรับความน่าเชื่อถือของตัวเชื่อมต่อภายใต้สภาพแวดล้อมที่มีการสั่นสะเทือน

3. การเคลือบตามแบบแผนและการป้องกันการกัดกร่อน ความชื้น สเปรย์เกลือ และสารเคมีมลพิษก่อให้เกิดภัยคุกคามต่อการกัดกร่อนในระยะยาวต่อ PCBA การเลือกใช้สารเคลือบตามแบบเฉพาะเจาะจงถือเป็นแนวปฏิบัติมาตรฐาน อย่างไรก็ตาม สำหรับเซ็นเซอร์หรือการเชื่อมต่อสัญญาณความถี่สูง การเคลือบแบบดั้งเดิมอาจส่งผลต่อความสมบูรณ์ของสัญญาณหรือเพิ่มความต้านทานความร้อน ในกรณีเช่นนี้ การเคลือบระดับโมเลกุลที่ใช้นาโนเทคโนโลยี (เช่น การเคลือบพลาสมาจาก P2i) นำเสนอโซลูชั่นที่เหนือกว่า โดยให้การป้องกันการควบแน่นโดยไม่เปลี่ยนคุณลักษณะอิมพีแดนซ์ สำหรับบริเวณ BGA ที่มีความหนาแน่นสูง AXI (การตรวจสอบด้วยรังสีเอกซ์อัตโนมัติ) จะใช้ในการตรวจสอบอัตราการบัดกรีเป็นโมฆะ (โดยทั่วไปจะต้อง <25%) เพื่อป้องกันไม่ให้ช่องว่างกลายเป็นต้นกำเนิดของการกัดกร่อนหรือการแพร่กระจายของรอยแตกร้าว

การผลิตที่มีข้อบกพร่องเป็นศูนย์: ความสามารถในการตรวจสอบย้อนกลับแบบ Closed-Loop 3D SPI ถึง MES

วัตถุประสงค์หลักของการผลิต PCBA สำหรับยานยนต์คือการเข้าใกล้ "Zero Defect" เป้าหมายนี้บรรลุผลได้ด้วยการตรวจสอบอัตโนมัติขั้นสูงและการควบคุมกระบวนการแบบเรียลไทม์

ในขั้นตอนวิกฤต SMT—การพิมพ์แบบบัดกรี—สถิติแสดงให้เห็นว่า 60%–70% ของข้อบกพร่องเกิดจากการเบี่ยงเบนในการพิมพ์ เพื่อแก้ไขปัญหานี้ สายการผลิตชั้นนำจึงใช้ 3D SPI (การตรวจสอบการบัดกรีแบบสามมิติ) ควบคู่ไปกับระบบป้อนกลับแบบวงปิดที่เชื่อมโยงกับเครื่องพิมพ์ เมื่อ SPI ตรวจพบความเบี่ยงเบนของแนวโน้มในปริมาณหรือความสูงของสารบัดกรี ระบบจะปรับแรงกดของปาดน้ำหรือความเร็วในการปล่อยสเตนซิลโดยอัตโนมัติโดยไม่ต้องมีการแทรกแซงด้วยตนเอง กลไกนี้รักษา Cpk ของพารามิเตอร์วิกฤตให้สูงกว่า 1.67 อย่างเสถียร ในขั้นตอนต่อๆ ไป:

• AOI (การตรวจสอบด้วยแสงอัตโนมัติ) บันทึกข้อบกพร่องทางการมองเห็น เช่น การเลื่อนส่วนประกอบและการเชื่อมต่อ

• ICT (การทดสอบในวงจร) ใช้หน้าสัมผัสโพรบเพื่อคัดกรองข้อผิดพลาดทางไฟฟ้า เช่น การลัดวงจรและค่าความคลาดเคลื่อนของความต้านทานได้อย่างรวดเร็ว

• FCT (การทดสอบวงจรการทำงาน) จำลองสภาพการทำงานจริง (เช่น ความผันผวนของพลังงาน 12V/24V) เพื่อตรวจสอบความสมบูรณ์ของการทำงานของ PCBA

สิ่งสำคัญที่สุดคือ การตรวจสอบย้อนกลับตั้งแต่ต้นทางถึงปลายทางนั้นไม่สามารถต่อรองได้ ตามที่กำหนดโดย IATF 16949 ระบบการดำเนินการผลิต (MES) จะเชื่อมโยงหมายเลขแบทช์ พารามิเตอร์ตำแหน่ง โปรไฟล์อุณหภูมิการรีโฟลว์ และแม้กระทั่งภาพเอ็กซ์เรย์ของแต่ละส่วนประกอบเข้ากับ UID พิเศษเฉพาะที่แกะสลักด้วยเลเซอร์ขั้นสุดท้ายของ PCBA ในกรณีที่เกิดความล้มเหลวในฟิลด์ สามารถเรียกดูประวัติการผลิตทั้งหมดได้ภายใน 60 วินาที ทำให้สามารถวิเคราะห์การกักเก็บและสาเหตุที่แท้จริงได้อย่างแม่นยำ ความสามารถในการตรวจสอบย้อนกลับนี้ยังมีความสำคัญมากขึ้นในการสนับสนุนกฎระเบียบ "สิทธิ์ในการซ่อมแซม"

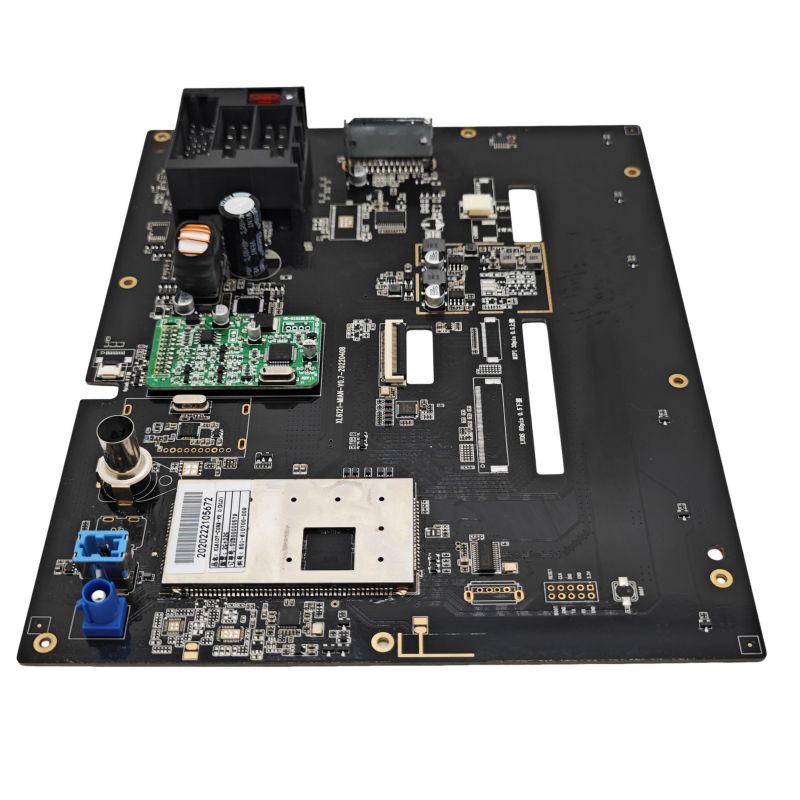

การแบ่งชั้นแอปพลิเคชันและการรวมระบบ

การใช้งาน PCBA สำหรับยานยนต์ครอบคลุมหลายโดเมน ตั้งแต่การควบคุมตัวถังและระบบส่งกำลัง ไปจนถึงห้องนักบินอัจฉริยะและการขับขี่อัตโนมัติ แต่ละสถานการณ์กำหนดลำดับความสำคัญที่แตกต่างกัน:

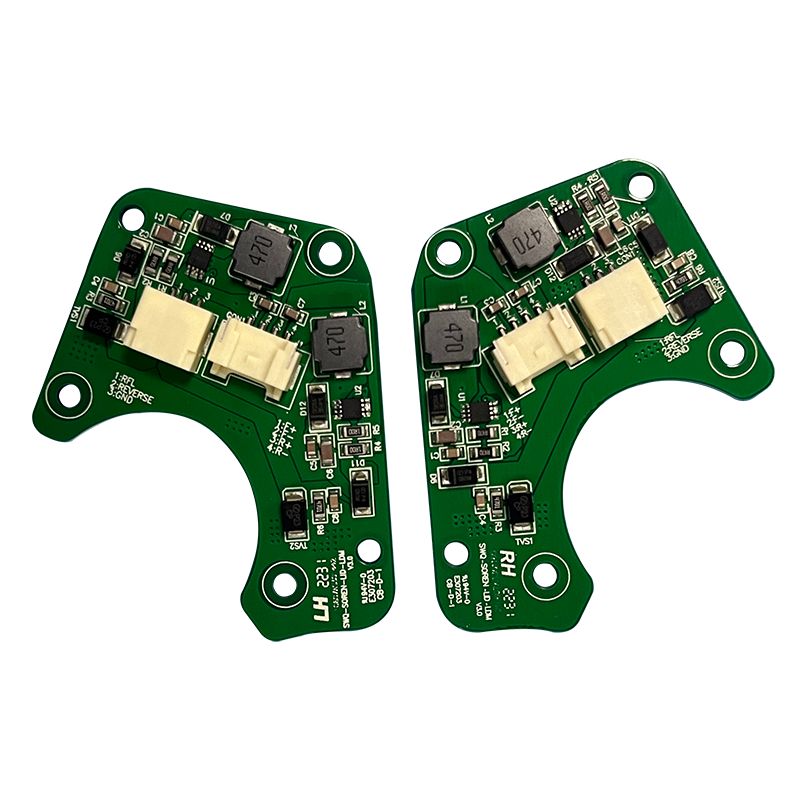

• โดเมนเนื้อหา (BCM, โมดูลควบคุมร่างกาย): เน้นการควบคุม I/O และการใช้พลังงานต่ำ โดยมีความอ่อนไหวต่อต้นทุนซึ่งต้องใช้มาตรการป้องกันที่สมดุล

• ระบบส่งกำลังและขอบเขตความปลอดภัย (ABS/ESP, ระบบเบรกป้องกันล้อล็อก/โปรแกรมความเสถียรทางอิเล็กทรอนิกส์): ต้องการความเร็วการตอบสนองที่สูงเป็นพิเศษและความทนทานต่อสภาพแวดล้อมที่รุนแรง โดยจำเป็นต้องมี AEC-Q100 IC คุณภาพสูง และการออกแบบระบบสำรองที่เสริมกำลัง

• โดเมนสาระบันเทิง: จัดลำดับความสำคัญของการส่งสัญญาณความเร็วสูง (เช่น HDMI, LVDS) และความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ซึ่งมักใช้ HDI (การเชื่อมต่อระหว่างกันความหนาแน่นสูง) หรือเทคโนโลยีแบบแข็งเกร็งเพื่อเพิ่มประสิทธิภาพความสมบูรณ์ของสัญญาณ

PCBA ของรถยนต์โดยแก่นแท้แล้วคือศาสตร์แห่งการกำหนดระดับ สร้างมาตรฐานที่เข้มงวดผ่าน AEC-Q และ IATF 16949 เพื่อกรองยีนที่เชื่อถือได้จากแหล่งกำเนิด ช่วยให้ฮาร์ดแวร์มีความยืดหยุ่นต่อสภาพแวดล้อมที่รุนแรงผ่านการออกแบบและกระบวนการเฉพาะที่มุ่งเป้าไปที่ความร้อน การสั่นสะเทือน และการกัดกร่อน และล็อคความสอดคล้องของกระบวนการที่มีข้อบกพร่องเกือบเป็นศูนย์ในการผลิตจำนวนมากผ่าน SPC แบบวงปิด การตรวจสอบ AOI/X-ray และการตรวจสอบย้อนกลับของ MES เนื่องจากสถาปัตยกรรม E/E (ไฟฟ้า/อิเล็กทรอนิกส์) ของยานยนต์พัฒนาไปสู่แพลตฟอร์มการประมวลผลส่วนกลาง PCBA ไม่เพียงต้องรองรับความหนาแน่นของการประมวลผลที่สูงขึ้นเท่านั้น แต่ยังต้องบรรลุความซ้ำซ้อนและความสามารถในการคาดการณ์ความล้มเหลวภายในกรอบการทำงานด้านความปลอดภัย (ISO 26262) นวัตกรรมทางเทคโนโลยีในสาขานี้ยังคงขับเคลื่อนอุตสาหกรรมยานยนต์ไปสู่ขอบเขตที่ปลอดภัย ชาญฉลาดยิ่งขึ้น และเชื่อถือได้มากขึ้น
