การหลีกเลี่ยงข้อผิดพลาดในการต่อสายดินและเศษสกรู: แนวทางการออกแบบสำหรับ PCBA ควบคุมมอเตอร์ที่มีความน่าเชื่อถือสูง

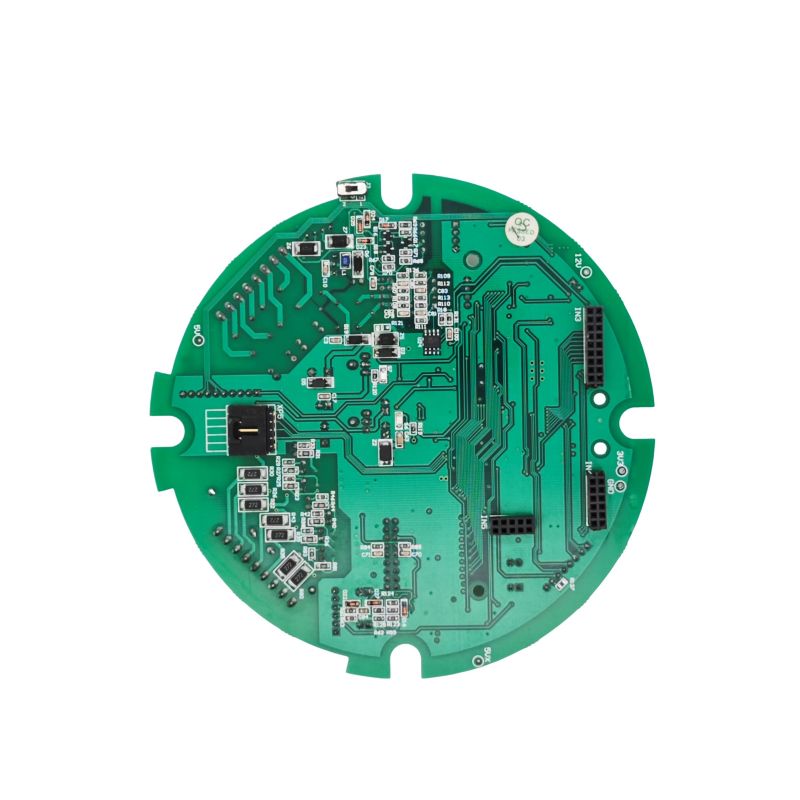

PCBA ควบคุมมอเตอร์ (การประกอบแผงวงจรพิมพ์) เป็นตัวขับเคลื่อนหลักในการควบคุมการเคลื่อนไหวที่แม่นยำในระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ ยานพาหนะพลังงานใหม่ และเครื่องใช้ในบ้านอัจฉริยะ คู่มือเชิงปฏิบัตินี้รวบรวมข้อมูลเชิงลึกที่สำคัญจากการเลือกสถาปัตยกรรม โครงร่าง PCB การประกอบ และการตรวจสอบ ช่วยให้วิศวกรและผู้จัดการผลิตภัณฑ์หลีกเลี่ยงข้อผิดพลาดทั่วไป และรับประกันการเปลี่ยนจากต้นแบบไปสู่การผลิตปริมาณมากได้อย่างราบรื่น

1. ขั้นตอนการออกแบบ: การเลือกสถาปัตยกรรมและส่วนประกอบ

1.1 โซลูชันแบบกำหนดเองเทียบกับมาตรฐาน

เมื่อเริ่มต้นโครงการ ให้ประเมินว่าจะใช้ PCBA แบบกำหนดเองหรือโมดูลมาตรฐานที่มีจำหน่ายทั่วไป แม้ว่า PCBA แบบกำหนดเองจะมีต้นทุน NRE (วิศวกรรมที่ไม่เกิดซ้ำ) ล่วงหน้าที่สูงกว่า แต่ก็ช่วยให้สามารถเพิ่มประสิทธิภาพสำหรับมอเตอร์บางประเภท เช่น BLDC สเต็ปเปอร์ หรือเซอร์โว และเป้าหมายประสิทธิภาพที่แม่นยำ (เช่น ความแม่นยำของความเร็ว/แรงบิดภายใน ±0.5%) โซลูชันแบบกำหนดเองยังนำเสนอประสิทธิภาพการรวมระบบที่เหนือกว่า (มักจะเกิน 95%) และความน่าเชื่อถือในระยะยาวภายใต้สภาวะการทำงานที่รุนแรง

1.2 การเลือกชิปเซ็ตหลักและโทโพโลยี

• โปรเซสเซอร์: แนะนำให้ใช้ MCU 32 บิตพร้อมอุปกรณ์ต่อพ่วงควบคุมมอเตอร์โดยเฉพาะ (เช่น แกน ARM Cortex-M4) เพื่อจัดการกับอัลกอริธึมที่เน้นการประมวลผล เช่น Field-Oriented Control (FOC) พร้อมการตอบสนองแบบเรียลไทม์

• ระยะไดร์เวอร์และกำลัง:

• สำหรับการออกแบบที่มีการบูรณาการสูง ให้เลือก IC ไดรเวอร์ BLDC ที่บูรณาการอย่างสมบูรณ์ (เช่น ซีรีส์ TI MCF831xC) ที่รวมไดรเวอร์เกตและ FET กำลังเข้าด้วยกัน วิธีนี้จะช่วยลดความซับซ้อนของวงจรภายนอก แต่ต้องมีการแยกส่วนอย่างระมัดระวัง โดยต้องวางตัวเก็บประจุวิกฤตอย่างน้อยห้าตัว (VM-PGND, CPH-CPL ฯลฯ) ต่อแผ่นข้อมูลเพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพ

• สำหรับการใช้งานที่มีกำลังสูง (เช่น >50A) แนะนำให้ใช้ MOSFET/IGBT แบบแยกที่มีไดรเวอร์เกตเฉพาะ พิจารณาอุปกรณ์ย่านความถี่กว้าง (SiC หรือ GaN) เพื่อให้ได้ความถี่สวิตชิ่งที่สูงขึ้นและลดการสูญเสีย

2. เค้าโครง PCB: ศิลปะแห่งการลดเสียงรบกวนและการจัดการความร้อน

แผงควบคุมมอเตอร์โดยเนื้อแท้แล้วเป็นชุดสัญญาณผสมและที่ใช้พลังงานมาก เลย์เอาต์ที่ไม่ดีเป็นสาเหตุหลักของความล้มเหลวของ EMC และการส่งคืนฟิลด์

2.1 การแบ่งพาร์ติชันวงจรและการต่อสายดิน (วิกฤต)

กฎทอง: แยกกราวด์กราวด์ทางกายภาพออกจากกราวด์สัญญาณ

• การแบ่งเขต: แบ่ง PCB ออกเป็นสามส่วนที่แตกต่างกัน:

• โซนที่มีเสียงดัง: อินเวอร์เตอร์กำลัง รีเลย์ และลูปไดรฟ์เกต

• โซนดิจิตอล: MCU, อินเทอร์เฟซการสื่อสาร (CAN, UART, SPI)

• โซนอนาล็อก: การตรวจจับกระแส/แรงดันไฟฟ้า, อินพุตตัวเข้ารหัส/รีโซลเวอร์ เก็บร่องรอย PWM ความถี่สูงให้ห่างจากเส้นทางป้อนกลับแบบอะนาล็อกที่ละเอียดอ่อน

• การใช้งานสายดิน:

• ใช้แนวทางการต่อลงดินแบบจุดเดียวหรือแบบแยกระนาบ

• เชื่อมต่อกราวด์ดิจิทัลและแอนะล็อกที่จุดเดียวใกล้กับพินอ้างอิง ADC

• แยกกราวด์กราวด์ (ที่มีเสียงดัง) และเชื่อมต่อกับจุดสตาร์กราวด์ของระบบผ่านเส้นทางอิมพีแดนซ์ต่ำ เพื่อป้องกันไม่ให้กระแสชั่วคราวขนาดใหญ่ทำให้สัญญาณควบคุมเสียหาย

• คำแนะนำในการซ้อน: บอร์ด 4 ชั้น เหมาะอย่างยิ่งเมื่อมีงบประมาณจำกัด ใช้ชั้นกราวด์เฉพาะที่อยู่ติดกับด้านส่วนประกอบหลักเพื่อให้มีเส้นทางกลับที่มีความเหนี่ยวนำต่ำและมีระบบป้องกันโดยธรรมชาติ สำหรับการออกแบบ 2 ชั้น ให้ใช้น้ำท่วมบริเวณพื้นดินเป็นวงกว้าง และรักษาร่องรอยพลังงานให้สั้นและกว้างที่สุด

2.2 ลูปกำลังและการกระจายความร้อน

• ความกว้างของแทร็กและพื้นที่ลูป: บัส DC และเอาต์พุตการติดตามสามเฟสจะต้องสั้นและกว้างเพื่อให้ทนต่อ di/dt สูง คู่สัญญาณเกทไดรฟ์ควรทำงานแบบขนานและใกล้กับขั้วต่อแหล่งจ่าย MOSFET ที่เกี่ยวข้องเพื่อลดการเหนี่ยวนำปรสิต

• การจัดการระบายความร้อน: ใช้จุดระบายความร้อนเพื่อนำความร้อนจากอุปกรณ์ไฟฟ้าไปยังระนาบทองแดงด้านในหรือแผ่นฮีทซิงค์ชั้นล่างอย่างมีประสิทธิภาพ ใช้ช่องเปิดหน้ากากบัดกรี (ทองแดง) บนเส้นทางกระแสสูงเพื่อเปิดใช้การต่อฮีทซิงค์เสริม

3. การประกอบและการผลิต: ถูกมองข้ามแต่มีรายละเอียดที่สำคัญ

3.1 ความยืดหยุ่นของห่วงโซ่อุปทานในการวางแผน BOM

ก่อนที่จะสรุป BOM (Bill of Materials) ให้ดำเนินการประเมินความเสี่ยงด้านการจัดหาสำหรับสินค้าที่มีระยะเวลารอคอยยาวนาน เช่น MCU และตัวรับส่งสัญญาณการสื่อสาร หากเป็นไปได้ ให้จองรอยเท้าสำรองที่เข้ากันได้กับพินในเลย์เอาต์เพื่อหลีกเลี่ยงการหยุดการผลิตที่เกิดจากการหยุดชะงักของซัพพลายเออร์จากแหล่งเดียว

3.2 ความสะอาดของการขันสกรู (โหมดความล้มเหลวบ่อยครั้งแต่ถูกละเลย)

ในระหว่างการประกอบ PCBA ของตัวควบคุมมอเตอร์ เศษโลหะที่สกรูยึดถือเป็นตัวทำลายที่ซ่อนอยู่ ซึ่งทำให้เกิดการลัดวงจรและการเสื่อมสภาพของฉนวน

• ความเสี่ยง: อนุภาคโลหะจากเครื่องป้อนแบบสกรูแบบสั่นอาจตกลงบนหมุด IC ความหนาแน่นสูงหรือระหว่างร่องรอยที่อยู่ติดกัน นำไปสู่ความล้มเหลวเป็นระยะ ๆ หรือไฟฟ้าลัดวงจรทันทีเมื่อเปิดเครื่อง

• มาตรการรับมือ:

• แทนที่เครื่องป้อนชามแบบสั่นแบบเดิมด้วยเครื่องป้อนแบบขั้นเพื่อลดการสร้างอนุภาคที่เกิดจากแรงเสียดทาน

• ติดตั้งเครื่องดูดฝุ่นทันทีก่อนขั้นตอนการยึด

• ใช้ไขควงไฟฟ้าอัจฉริยะพร้อมการตรวจสอบแรงบิดและมุมแบบเรียลไทม์ เพื่อป้องกันแรงบิดต่ำเกินไป (ลอย) หรือเกลียวหลุด

4. การทดสอบและการตรวจสอบ: เหนือกว่า "มันหมุนหรือเปล่า"

1. การทดสอบการทำงาน (FCT): ภายใต้สภาวะโหลด ให้ตรวจสอบเวลาตอบสนองของการป้องกันกระแสเกินและอุณหภูมิเกิน เช่น ตรวจสอบให้แน่ใจว่าการปิดไดรเวอร์ถูกกระตุ้นภายใน <10µs นอกจากนี้ ยังตรวจสอบตรรกะการลดพิกัดกำลังแบบไดนามิกในระหว่างแรงดันไฟตก

2. การปฏิบัติตามข้อกำหนดก่อนความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC): การปล่อยก๊าซเรือนกระจกที่นำไฟฟ้าและรังสี (CE/RE) เป็นปัญหาที่พบบ่อย หากเกิดข้อผิดพลาด ขั้นแรกให้ตรวจสอบว่าไดโอด TVS และโช้คโหมดร่วมที่ได้รับการจัดอันดับอย่างเหมาะสมอยู่ที่อินพุตกำลังไฟหรือไม่ และปรับอัตราการสลูว์การสลับ PWM ให้เหมาะสมโดยการปรับตัวต้านทานเกต

3. ความน่าเชื่อถือในระยะยาว: ดำเนินการหมุนเวียนความร้อนและการทดสอบการทำงานอย่างต่อเนื่องเพื่อตรวจสอบความสมบูรณ์ของข้อต่อบัดกรีและการลดพิกัดของส่วนประกอบภายใต้อุณหภูมิแวดล้อมสูงสุด

การออกแบบที่เชื่อถือได้PCBA ควบคุมมอเตอร์โดยพื้นฐานแล้วเป็นการแลกเปลี่ยนแบบสามเหลี่ยมระหว่างสมรรถนะทางไฟฟ้า อุณหพลศาสตร์ และความเข้ากันได้ทางแม่เหล็กไฟฟ้า ทุกการตัดสินใจ ตั้งแต่การแยกวงจรที่ชัดเจนและการต่อสายดินอย่างมีระเบียบวินัย ไปจนถึงการควบคุมความสะอาดในการประกอบอย่างเข้มงวด เป็นตัวกำหนดความเสถียรในระยะยาวของผลิตภัณฑ์ในสภาพแวดล้อมทางอุตสาหกรรมที่ท้าทาย ด้วยการใช้กลยุทธ์ที่ระบุไว้ในคู่มือนี้ คุณสามารถลดอัตราความล้มเหลว ลดรอบการพัฒนาลงได้อย่างมาก และปรับปรุงความทนทานโดยรวมของระบบควบคุมมอเตอร์ของคุณ
