PCBA ป้ายทางออกทำงานอย่างไรในระหว่างไฟฟ้าขัดข้อง?

คาดว่าป้ายทางออกจะยังคงมองเห็นได้เมื่อไฟฟ้าดับตามปกติ ดังนั้น PCBA (ชุดแผงวงจรพิมพ์) จึงมีบทบาทสำคัญในการจัดการการเปลี่ยนจากไฟฟ้าปกติไปเป็นการทำงานฉุกเฉิน การออกแบบวงจรที่แน่นอนจะแตกต่างกันไปตามผลิตภัณฑ์ แต่กระบวนการพื้นฐานมักจะเกี่ยวข้องกับการตรวจจับพลังงาน การจัดการแบตเตอรี่ การสลับพลังงาน และการควบคุม LED

จะเกิดอะไรขึ้นเมื่อมีพลังงานตามปกติ?

ภายใต้สภาวะปกติป้ายทางออก PCBAรับพลังงานจากแหล่งจ่ายไฟหลักและจ่ายพลังงานที่จำเป็นสำหรับแหล่งกำเนิดแสง LED

ขณะเดียวกัน PCBA ก็สามารถจัดการแบตเตอรี่สำรองให้พร้อมสำหรับการใช้งานในกรณีฉุกเฉินได้ วงจรอาจตรวจสอบสถานะการชาร์จและแสดงสถานะการทำงาน ทั้งนี้ขึ้นอยู่กับการออกแบบผลิตภัณฑ์

ในสถานะนี้ แหล่งจ่ายไฟหลักจะจัดการการทำงานตามปกติในขณะที่แบตเตอรี่ยังคงมีอยู่เป็นแหล่งสำรอง

PCBA ตรวจจับไฟฟ้าขัดข้องได้อย่างไร?

เมื่อแหล่งจ่ายไฟปกติถูกขัดจังหวะหรืออยู่นอกสภาวะการทำงานที่ต้องการ PCBA จำเป็นต้องรับรู้การเปลี่ยนแปลงอย่างรวดเร็ว

วงจรจะตรวจสอบพลังงานขาเข้าและตรวจจับการสูญเสียของแหล่งจ่ายไฟปกติ เมื่อตรวจพบไฟฟ้าขัดข้อง วงจรควบคุมจะเปลี่ยนเส้นทางพลังงานจากแหล่งจ่ายไฟปกติไปเป็นแบตเตอรี่สำรอง

การเปลี่ยนแปลงนี้เป็นส่วนสำคัญของการออกแบบป้ายทางออกฉุกเฉิน เนื่องจาก LED จำเป็นต้องยังคงส่องสว่างอยู่ แทนที่จะปิดเมื่อไฟหลักหายไป

แบตเตอรี่สำรองเข้าควบคุมได้อย่างไร?

หลังจากตรวจพบไฟฟ้าขัดข้อง PCBA จะเปลี่ยนแหล่งพลังงานเป็นแบตเตอรี่สำรอง

จากนั้นแบตเตอรี่จะจ่ายพลังงานให้กับวงจรไฟฉุกเฉิน ในขณะที่ PCBA จะควบคุมและกระจายพลังงานที่มีอยู่ตามการออกแบบป้ายทางออก

แรงดันไฟฟ้าของแบตเตอรี่ ความจุ วิธีการชาร์จ และระยะเวลาการสำรองข้อมูลที่แน่นอนขึ้นอยู่กับการกำหนดค่าของผลิตภัณฑ์โดยเฉพาะ ดังนั้น PCBA ควรได้รับการออกแบบให้ตรงกับแบตเตอรี่และระบบ LED แทนที่จะถือเป็นส่วนประกอบทดแทนสากล

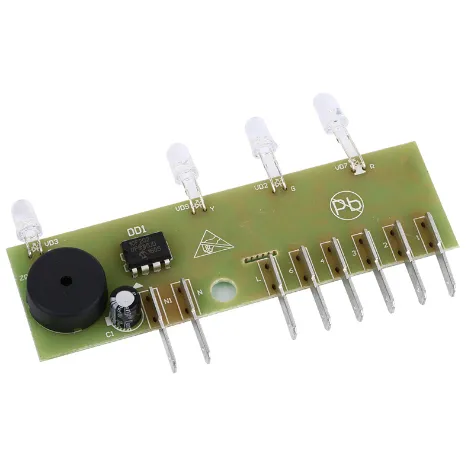

PCBA ควบคุม LED อย่างไร?

ไฟ LED เป็นส่วนที่มองเห็นได้ของป้ายทางออก แต่การส่องสว่างคงที่นั้นขึ้นอยู่กับวงจรอิเล็กทรอนิกส์ที่อยู่ด้านหลัง

ในระหว่างการดำเนินการฉุกเฉิน PCBA จะควบคุมแหล่งจ่ายไฟที่ส่งไปยัง LED วงจรอาจรวมถึงฟังก์ชันการขับเคลื่อน LED และการควบคุมกระแสเพื่อรักษาการทำงานของ LED ที่เหมาะสมเมื่อแรงดันแบตเตอรี่เปลี่ยนแปลง

สิ่งนี้มีความสำคัญอย่างยิ่งในช่วงระยะเวลาการสำรองข้อมูลที่ยาวนานขึ้น เนื่องจากแรงดันไฟฟ้าของแบตเตอรี่ไม่คงที่ตลอดการคายประจุ

จะเกิดอะไรขึ้นเมื่อพลังปกติกลับมา?

เมื่อแหล่งจ่ายไฟปกติกลับคืนมา PCBA จะตรวจจับการส่งคืนของกำลังไฟฟ้าเข้า และเปลี่ยนระบบกลับสู่สถานะการทำงานปกติ

แบตเตอรี่สำรองสามารถกลับสู่สถานะการชาร์จได้ ขึ้นอยู่กับการออกแบบวงจร ด้วยวิธีนี้ แบตเตอรี่จะเตรียมพร้อมสำหรับการไฟฟ้าดับในอนาคต แทนที่จะปล่อยให้หมดหลังจากเกิดเหตุการณ์ฉุกเฉินเพียงครั้งเดียว

ลำดับการปฏิบัติงานที่สมบูรณ์จึงสามารถสรุปได้ดังนี้:

พลังงานปกติ → การตรวจจับไฟฟ้าขัดข้อง → การสลับแบตเตอรี่ → การทำงานของ LED ฉุกเฉิน → การกู้คืนพลังงาน → การชาร์จแบตเตอรี่

PCBA ป้ายทางออกควรมีฟังก์ชันอะไรบ้าง

ฟังก์ชั่นขึ้นอยู่กับการออกแบบผลิตภัณฑ์ แต่ PCBA ป้ายทางออกอาจรวมถึง:

ไม่ใช่ทุกป้ายทางออก PCBA จะใช้สถาปัตยกรรมวงจรเดียวกัน ฟังก์ชั่นที่จำเป็นควรพิจารณาจากป้ายทางออกที่เสร็จแล้ว ระบบแบตเตอรี่ การกำหนดค่า LED และข้อกำหนดของผลิตภัณฑ์ที่เกี่ยวข้อง

สิ่งที่ควรพิจารณาเมื่อพัฒนา PCBA ป้ายทางออก

สำหรับผู้ผลิตที่กำลังพัฒนาหรือจัดหา PCBA ป้ายทางออก ควรพิจารณาปัจจัยหลายประการก่อนการผลิต

ความเข้ากันได้ของแบตเตอรี่เป็นสิ่งสำคัญเนื่องจากวงจรการชาร์จและคายประจุจำเป็นต้องตรงกับแบตเตอรี่ที่เลือก

จำเป็นต้องพิจารณาการกำหนดค่า LED ด้วย เนื่องจาก PCB ต้องมีการควบคุมทางไฟฟ้าที่เหมาะสมสำหรับโหลด LED ที่ต้องการ

ข้อกำหนดด้านพลังงานอินพุตควรถูกกำหนดตามป้ายทางออกเป้าหมายและตลาด

นอกจากนี้ ควรตรวจสอบโครงร่าง PCB การเลือกส่วนประกอบ สภาพความร้อน ฟังก์ชันการป้องกัน และการทดสอบที่จำเป็นในระหว่างการพัฒนาผลิตภัณฑ์

สำหรับผลิตภัณฑ์แสงสว่างที่เกี่ยวข้องกับความปลอดภัย ควรยืนยันมาตรฐานภูมิภาคที่เกี่ยวข้องและข้อกำหนดการรับรองของผลิตภัณฑ์สำเร็จรูปที่สมบูรณ์ก่อนการผลิตจำนวนมาก

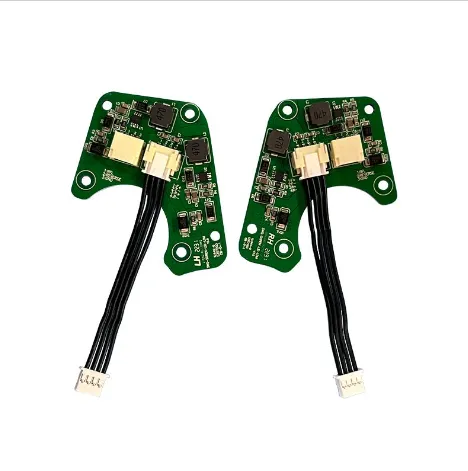

ป้ายทางออก PCBA จาก Unixplore Electronics

ที่ Unixplore Electronics เราให้บริการการผลิต PCBA และการประกอบชิ้นส่วนอิเล็กทรอนิกส์สำหรับลูกค้าที่กำลังพัฒนาผลิตภัณฑ์ เช่น ป้ายทางออกและอุปกรณ์ไฟฉุกเฉิน เราสามารถทำงานได้จากการออกแบบ PCB และข้อกำหนดการผลิตที่ลูกค้าจัดเตรียมไว้ ด้วยประสบการณ์การผลิตของเราครอบคลุมการประกอบ PCB และการประกอบชิ้นส่วนอิเล็กทรอนิกส์สำเร็จรูป

สำหรับป้ายทางออก PCBAเราขอแนะนำให้ยืนยันกำลังไฟฟ้าเข้า ข้อมูลจำเพาะของแบตเตอรี่ การกำหนดค่า LED ฟังก์ชันที่จำเป็น การออกแบบ PCB และข้อกำหนดของตลาดเป้าหมายก่อนการผลิต เพื่อให้การประกอบตรงกับผลิตภัณฑ์สำเร็จรูปที่ตั้งใจไว้

เรียนรู้เพิ่มเติมเกี่ยวกับป้ายทางออก PCBA ของเรา

ในระหว่างที่ไฟฟ้าขัดข้องป้ายทางออก PCBAทำหน้าที่เป็นจุดควบคุมระหว่างแหล่งจ่ายไฟปกติ แบตเตอรี่สำรอง และระบบไฟ LED โดยจะตรวจจับการหยุดชะงัก เปลี่ยนแหล่งพลังงาน ควบคุมการทำงานของไฟ LED ฉุกเฉิน และสามารถให้ระบบกลับสู่การดำเนินการชาร์จตามปกติได้เมื่อไฟฟ้ากลับมาอีกครั้ง
