ด้วยประสบการณ์ 20 ปีในการผลิตอุปกรณ์อิเล็กทรอนิกส์และ SEO ฉันได้ตรวจสอบชุดป้ายทางออกหลายร้อยแห่ง คู่มือนี้ครอบคลุมข้อกำหนดทางเทคนิค มาตรฐานการปฏิบัติตามข้อกำหนด และหน่วยวัดประสิทธิภาพในโลกแห่งความเป็นจริงที่ผู้จัดการสิ่งอำนวยความสะดวกและผู้ระบุค้นหาจริง

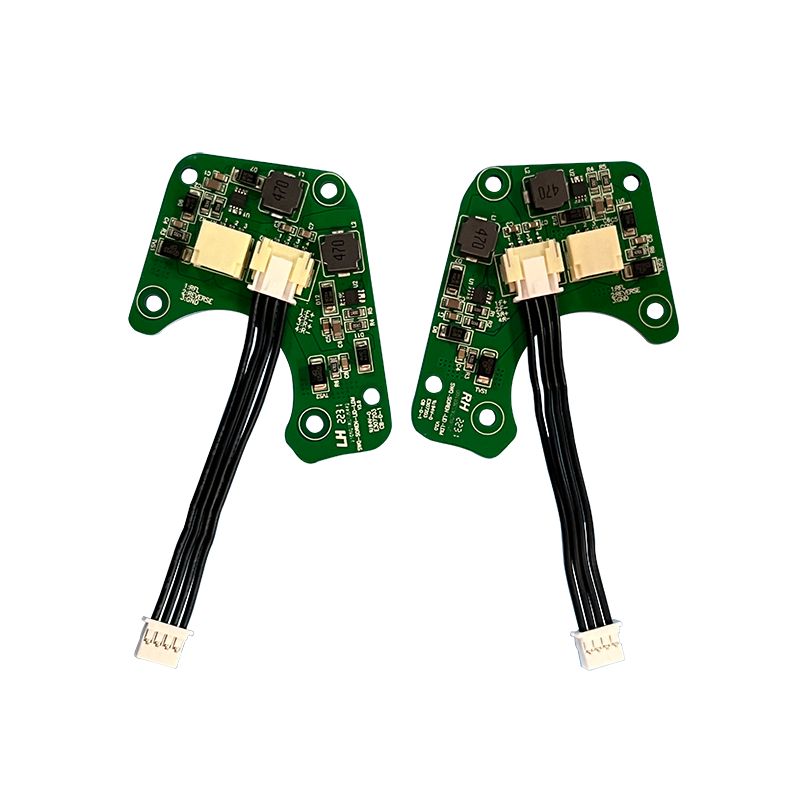

อะไรทำให้ป้ายทางออก PCBA แตกต่าง?

แตกต่างจากแผงไฟมาตรฐาน ป้ายทางออก PCBA จะต้องจัดการฟังก์ชันสามอย่างพร้อมกัน:

- เส้นทางพลังงานคู่:อินพุตสายไฟ AC (120V หรือ 277V) พร้อมวงจรชาร์จแบตเตอรี่สำรอง

- การสลับการถ่ายโอนฉุกเฉิน:สลับไปใช้แบตเตอรี่ DC อัตโนมัติภายใน 0.1 วินาทีหลังจากสูญเสียพลังงาน

- การจัดการสายไฟ LED:การควบคุมกระแสคงที่สำหรับไฟ LED สีแดงหรือสีเขียว 6 ถึง 36 ดวง

เนื่องจากรหัสอาคารกำหนดให้มีการส่องสว่างเป็นเวลา 90 นาทีในระหว่างที่ไฟฟ้าดับ การออกแบบ PCBA จึงต้องจัดลำดับความสำคัญของการชาร์จแบตเตอรี่ที่มีกระแสไฟต่ำและเชื่อถือได้

ข้อมูลจำเพาะทางเทคนิคหลัก

พารามิเตอร์ทั้งหมดที่แสดงด้านล่างตรงหรือเกินกว่ามาตรฐาน UL 924 และ NFPA 101 ตรวจสอบการรับรองกับซัพพลายเออร์ของคุณเสมอ

กำลังไฟฟ้าเข้าและออก

พารามิเตอร์ค่ามาตรฐานการปฏิบัติตามข้อกำหนดแรงดันไฟฟ้าขาเข้า (AC)120V / 277V / 347V (50-60Hz)UL 924แรงดันไฟฟ้าโหมดฉุกเฉิน6V ถึง 12V DC (แบตเตอรี่ NiCd หรือ LiFePO4)NFPA 101กำลังเอาท์พุตรวม2W ถึง 8W (ขึ้นอยู่กับจำนวน LED)ตัวประกอบกำลังดาว (โหมด AC)≥0.90 ที่โหลดเต็มIEC 61000-3-2ประสิทธิภาพ>82% (การแปลง AC-DC) มาตรฐาน DOE 2021

ข้อมูลจำเพาะการชาร์จแบตเตอรี่

พารามิเตอร์ค่าหมายเหตุแรงดันไฟฟ้าในการชาร์จ (NiCd)7.2V ถึง 8.4V (สำหรับแพ็คระบุ 6V) ชดเชยอุณหภูมิ กระแสประจุ 50mA ถึง 200mA (กระแสคงที่) ป้องกันความร้อนสูงเกิน รองรับประเภทแบตเตอรี่ NiCd, NiMH, LiFePO4 การตรวจจับอัตโนมัติบน PCBA ระดับพรีเมียม เวลาในการชาร์จ 24 ชั่วโมง (ความจุ 100%) ตรงตามข้อกำหนด UL การตัดแบตเตอรี่ต่ำ 5.4V ±0.2Vป้องกันการคายประจุลึก

สิ่งแวดล้อมและกายภาพ

พารามิเตอร์การให้คะแนนอุณหภูมิในการทำงาน0°C ถึง +50°C (ในอาคาร) / -10°C ถึง +55°C (บริเวณที่ชื้น)อุณหภูมิในการจัดเก็บ-20°C ถึง +60°CPCB วัสดุฐาน FR4 (Tg 130°C ขั้นต่ำ) หรือ CEM-1 สำหรับรุ่นที่ลดต้นทุนความหนาของทองแดง1 ออนซ์ ถึง 2 ออนซ์ (การติดตามพลังงานหลักต้องใช้ 2 ออนซ์) อัตราการติดไฟUL 94V-0 (ทำเครื่องหมายไว้บนบอร์ด)

คุณสมบัติการออกแบบที่สำคัญของ PCBA ที่ได้มาตรฐาน UL 924

เป็นไปตามรหัสป้ายทางออก PCBAไม่ใช่ทางเลือก นี่คือสิ่งที่ผู้ตรวจสอบตรวจสอบ

1. การโอนเหตุฉุกเฉินอัตโนมัติ

- เวลาโอน:บอร์ดจะต้องเปลี่ยนจาก AC เป็นแบตเตอรี่ภายในเวลาไม่ถึง 0.1 วินาที ความล่าช้าใดๆ ที่มองเห็นได้ด้วยตามนุษย์ไม่ผ่านการตรวจสอบ

- วงจรทดสอบ:จุดทดสอบปุ่มกดในตัวจะต้องจำลองไฟฟ้าขัดข้องโดยไม่ต้องถอดแหล่งจ่ายไฟหลัก AC นี่เป็นคุณสมบัติบังคับของ UL 924

2. ระบบการจัดการแบตเตอรี่ (BMS)

- การป้องกันการชาร์จไฟเกิน:PCBA จะต้องหยุดชาร์จเมื่อแรงดันแบตเตอรี่ถึง 8.4V (สำหรับชุด NiCd 6V)

- การป้องกันขั้วย้อนกลับ:ไดโอดบนอินพุตแบตเตอรี่ป้องกันความเสียหายหากผู้ติดตั้งเชื่อมต่อแบตเตอรี่ไปด้านหลัง นี่เป็นสาเหตุสำคัญของความล้มเหลวของสนาม

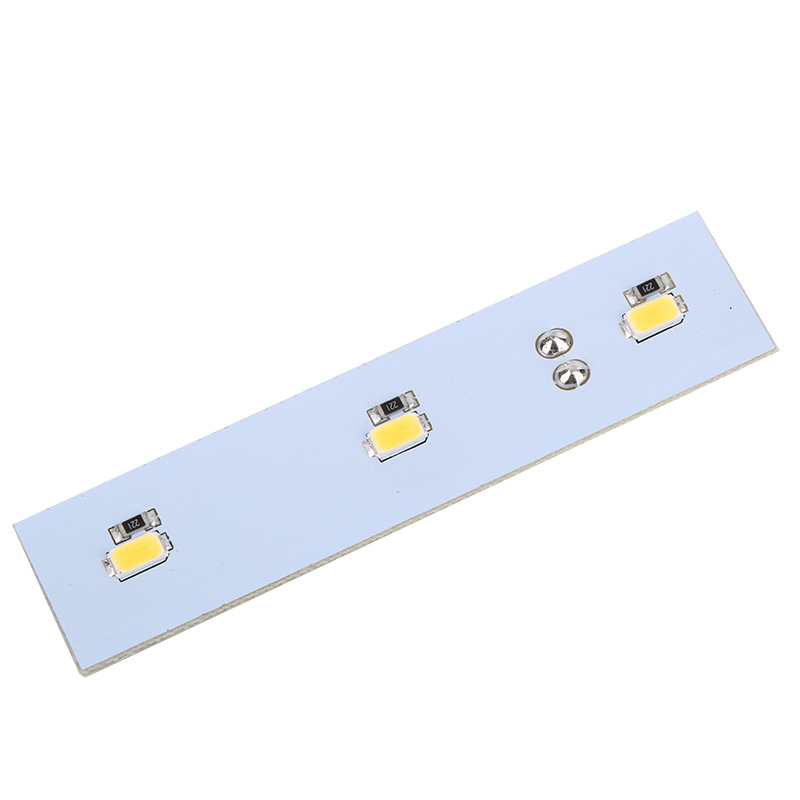

3. ความยืดหยุ่นในการกำหนดค่า LED

บอร์ด PCBA ป้ายทางออกส่วนใหญ่รองรับการจัดเรียง LED หลายแบบ:

- ซีรี่ส์ 6-LED:มาตรฐานป้ายอะลูมิเนียมอัดขึ้นรูป (แดง หรือ เขียว)

- 12-LED ขนาน + ซีรี่ส์:ทั่วไปสำหรับป้ายสองด้าน (โถงทางเดินหรือติดเพดาน)

- อาร์เรย์ LED 18 ถึง 36:ใช้สำหรับป้ายทางออกความสว่างสูง (100+ แคนเดลา)

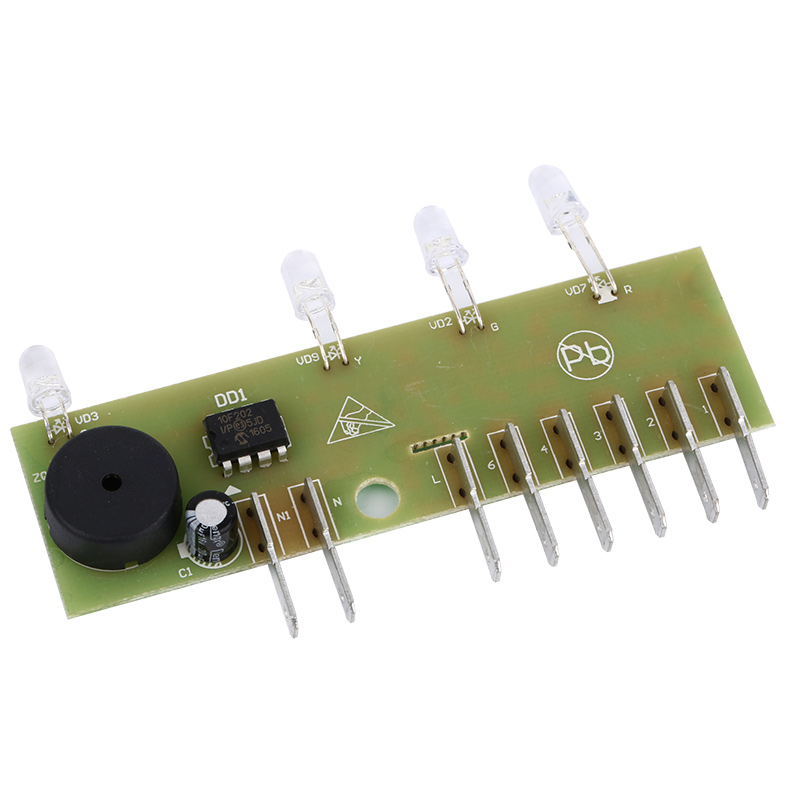

4. การวินิจฉัยตนเอง (หน่วยขั้นสูง)

PCBA ระดับพรีเมียมประกอบด้วยไมโครคอนโทรลเลอร์ที่:

- บันทึกความจุของแบตเตอรี่ทุกๆ 30 วัน

- กะพริบไฟ LED แสดงสถานะสีแดง/เขียวเพื่อระบุความสมบูรณ์ของแบตเตอรี่

- ส่งสัญญาณเสียงเตือน (อุปกรณ์เสริม) เมื่อแบตเตอรี่เหลือต่ำกว่า 80% ของความจุที่กำหนด

การรับรองที่คุณต้องตรวจสอบ

ก่อนสั่งซื้อใดๆป้ายทางออก PCBAให้ขอเอกสารทั้งสามนี้:

การรับรองเขตอำนาจศาลสิ่งที่ตรวจสอบUL 924สหรัฐอเมริกาอุปกรณ์ไฟส่องสว่างฉุกเฉินNFPA 101 (รหัสความปลอดภัยในชีวิต)USAระยะเวลาการส่องสว่าง (90 นาที) และเวลาถ่ายโอนCSA C22.2 No. 141แคนาดาอุปกรณ์ไฟฉุกเฉินRoHS 3 (2015/863/EU)EUไม่มีสารอันตรายที่ถูกจำกัด

คำเตือน:PCBA ที่ไม่มีเครื่องหมาย UL ที่มองเห็นได้บนชั้นซิลค์สกรีนนั้นแทบจะไม่ได้รับการรับรองอย่างแน่นอน ผู้ตรวจสอบภาคสนามอาจทำให้อาคารของคุณล้มเหลวทั้งหมดได้

ตัวชี้วัดคุณภาพการผลิต

ใช้รายการตรวจสอบนี้เมื่อประเมินซัพพลายเออร์ป้ายทางออก PCBA.

- การลงทะเบียนหน้ากากประสาน:การวางแนวที่ไม่ตรงไม่ควรเกิน 0.005 นิ้ว ทองแดงที่ถูกเปิดเผยบนรางไฟฟ้าแรงสูงเป็นอันตรายจากไฟฟ้าช็อต

- ความชัดเจนของซิลค์สกรีน:ตัวระบุส่วนประกอบทั้งหมด (R1, C2, IC1), เครื่องหมายขั้ว และหมายเลขไฟล์ UL จะต้องสามารถอ่านได้อย่างชัดเจนหลังการประกอบ

- ส่วนประกอบผ่านรู:ขั้วต่อแบตเตอรี่และสวิตช์ทดสอบควรบัดกรีแบบคลื่น ไม่ใช่บัดกรีด้วยมือ เพื่อป้องกันข้อต่อเย็น

- การเคลือบตามแบบ (ไม่จำเป็น):สำหรับบริเวณที่มีความชื้น (ห้องน้ำ ทางออกกลางแจ้งที่มีหลังคาคลุม) PCBA จำเป็นต้องเคลือบอะคริลิกหรือยูรีเทนตามแบบแผน มองหาพื้นผิวด้านหรือเคลือบเงาบนส่วนประกอบทั้งหมด

คำถามที่พบบ่อยเกี่ยวกับป้ายทางออก PCBA

ด้านล่างนี้คือคำถามทางเทคนิคสามข้อที่ฉันได้รับบ่อยๆ จากวิศวกรโรงงานและผู้เชี่ยวชาญด้านการจัดซื้อ

คำถามที่ 1: ฉันสามารถใช้ PCBA ไดรเวอร์ LED มาตรฐานสำหรับป้ายทางออกของฉันแทน PCBA สำหรับป้ายทางออกเฉพาะได้หรือไม่

ตอบ:ไม่ และนี่คือสาเหตุที่ทำให้สิ่งนี้เป็นอันตราย PCBA ไดรเวอร์ LED มาตรฐานขาดวงจรสำคัญสามวงจร:

1. การสลับแบตเตอรี่สำรอง:ไดรเวอร์มาตรฐานตรวจไม่พบการสูญเสียไฟ AC ป้ายทางออกของคุณจะมืดทันทีในระหว่างที่ไฟฟ้าดับ ซึ่งฝ่าฝืน NFPA 101 ซึ่งต้องใช้เวลาในการส่องสว่าง 90 นาที

2. การตัดการเชื่อมต่อแรงดันต่ำ:หากไม่มีสิ่งนี้ PCBA จะยังคงระบายแบตเตอรี่ที่ต่ำกว่า 5V ต่อไป ซึ่งจะทำลายเซลล์ NiCd หรือ LiFePO4 อย่างถาวรภายในสามรอบ

3. อินเทอร์เฟซปุ่มทดสอบ:ผู้ตรวจสอบอาคารจำเป็นต้องมีฟังก์ชันการทดสอบด้วยตนเอง ไดรเวอร์มาตรฐานไม่รวมเส้นทางสัญญาณนี้

บรรทัดล่าง:ซื้อ UL 924 ที่ระบุไว้ป้ายทางออก PCBAเท่านั้น. การประหยัดได้ 5 ดอลลาร์สำหรับบอร์ดทั่วไปจะมีค่าใช้จ่ายหลายพันหากการตรวจสอบล้มเหลว

คำถามที่ 2: ป้ายทางออกของฉัน PCBA ร้อนมาก ไฟ LED จะหรี่ลงหลังจากใช้แบตเตอรี่เป็นเวลา 30 นาที อะไรล้มเหลว?

ตอบ:คุณมีปัญหาการเสื่อมสภาพของแบตเตอรี่ ไม่ใช่ปัญหา LED นี่คือลำดับการวินิจฉัย:

1. ตรวจสอบแรงดันไฟชาร์จ:เมื่อใช้ไฟ AC ให้วัดทั่วทั้งขั้วแบตเตอรี่ คุณควรเห็น 7.2V ถึง 8.4V (สำหรับแพ็ค NiCd 6V) หากแรงดันไฟฟ้าต่ำกว่า 6.5V แสดงว่าวงจรการชาร์จบน PCBA ล้มเหลว

2. ทดสอบความจุของแบตเตอรี่:ถอดแบตเตอรี่ออกแล้วโหลดด้วยตัวต้านทานที่ดึงกระแส 200mA NiCd Pack 6V ที่ดีควรคงไว้เหนือ 5.4V เป็นเวลาอย่างน้อย 90 นาที

3. ตรวจสอบการกัดกร่อน:แบตเตอรี่ NiCd จะรั่วโพแทสเซียมไฮดรอกไซด์หลังจากผ่านไป 3-5 ปี สารตกค้างที่เป็นผลึกสีขาวนี้จะกินเศษทองแดงบน PCBA หากเห็นผงสีขาวตรงไหน ให้เปลี่ยนทั้งแบตเตอรี่และ PCBA ทันที

การแก้ไขทั่วไป:เปลี่ยนแบตเตอรี่ทุกๆ 4 ปี แม้ว่าสัญญาณจะใช้งานได้ก็ตาม ซึ่งจะช่วยป้องกันการสูญเสียความจุที่ซ่อนอยู่

คำถามที่ 3: ฉันจะตรวจสอบได้อย่างไรว่าแผง PCBA ป้ายทางออกจำนวน 500 แผงเป็นไปตามมาตรฐาน UL โดยไม่ต้องทดสอบแต่ละแผง

ตอบ:คุณอาศัยการยืนยันสามชั้น:

1. บริการติดตามผล UL (FUS):PCBA ของแท้ทุกรายการใน UL มาจากโรงงานที่อนุญาตให้มีการตรวจสอบ UL โดยไม่แจ้งให้ทราบล่วงหน้า เครื่องหมาย UL บนกระดานต้องมีหมายเลขไฟล์ (เช่น UL E123456) ค้นหาหมายเลขนี้ในฐานข้อมูล Product iQ ของ UL ถ้าไม่ปรากฏแสดงว่าเครื่องหมายนั้นเป็นของปลอม

2. การจับคู่รหัสวันที่:ซิลค์สกรีน PCBA ควรมีรหัสวันที่ (รูปแบบ YYWW) ตรวจสอบให้แน่ใจว่ารหัสวันที่นี้ตรงกับระยะเวลาการผลิตของรายงานการรับรอง UL ไม้กระดานที่ทำไว้นอกหน้าต่างนั้นไม่ปิดบัง

3. การทดสอบการทำลายล้างแบบสุ่ม:ทุกๆ 500 ยูนิต ต้องสังเวยกระดาน 2 อัน ตัดออกและตรวจสอบ:

- อัตราฟิวส์ที่ถูกต้อง (เช่น 250V 3A เป่าช้าๆ)

- การแยกหม้อแปลงที่เหมาะสม (ระยะห่างขั้นต่ำ 0.125 นิ้วระหว่างหลักและรอง)

- ไม่มีการทดแทนส่วนประกอบที่ไม่ได้รับการอนุมัติ (เช่น ตัวเก็บประจุ 85°C แทนที่จะเป็น 105°C)

เคล็ดลับสำหรับมือโปร:ขอ "ประกาศการอนุญาตของ UL" จากซัพพลายเออร์ของคุณก่อนชำระเงินสำหรับคำสั่งซื้อจำนวนมาก

สรุป: การเลือก PCBA ป้ายทางออกขวา

คุณภาพป้ายทางออก PCBAถูกกำหนดโดยคุณสมบัติสามประการที่ไม่สามารถต่อรองได้:

1. รายการ UL 924พร้อมหมายเลขไฟล์ที่ตรวจสอบได้

2. โอนอัตโนมัติภายใน 0.1 วินาทีพร้อมการตัดการเชื่อมต่อแรงดันต่ำที่เหมาะสม

3. วงจรการชาร์จแบตเตอรี่ออกแบบมาสำหรับเคมี NiCd, NiMH หรือ LiFePO4

สำหรับผู้จัดการสิ่งอำนวยความสะดวก จัดลำดับความสำคัญของบอร์ดด้วยการวินิจฉัยตนเอง สำหรับ OEM ให้ระบุทองแดง 2 ออนซ์บนรางกำลังและลามิเนต UL 94V-0 เสมอ เอกสารการผลิตที่ได้รับการตรวจสอบและการรับรองจากบุคคลที่สามยังคงเป็นแนวทางเดียวที่เชื่อถือได้ในการปฏิบัติตามรหัสและความปลอดภัยของผู้ใช้งาน
