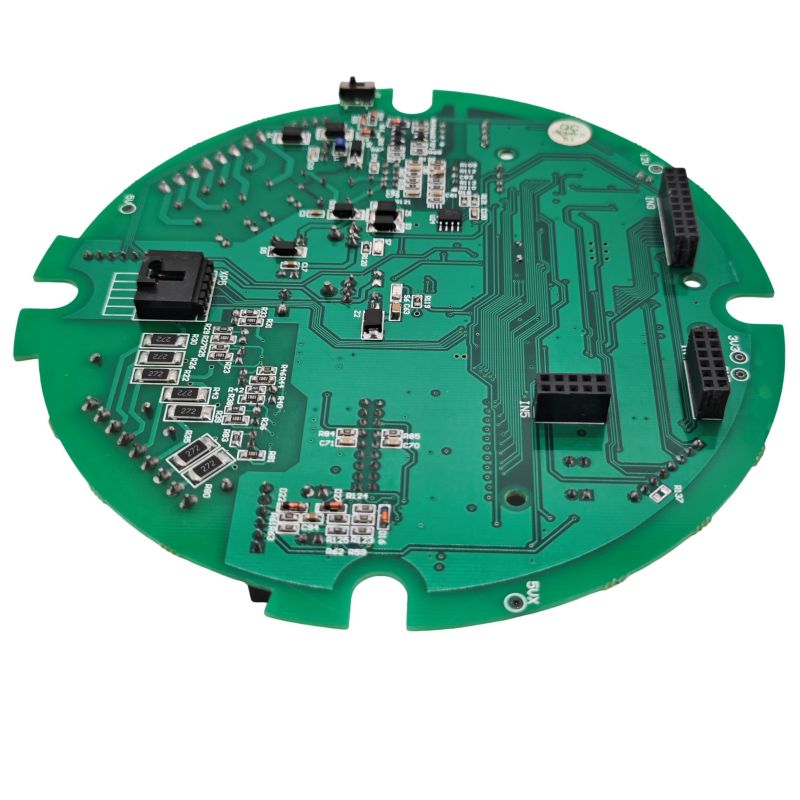

RC เซอร์โว PCBA

ยูนิกซ์พลอร์ อิเล็คทรอนิคส์— ด้วยระบบฝังตัวและประสบการณ์การออกแบบ PCB กว่า 20 ปี เราได้เห็นรูปแบบความล้มเหลวเดียวกันซ้ำแล้วซ้ำเล่า: สายไฟมีเสียงดัง การแยกส่วนไม่เพียงพอ และการกำหนดเส้นทาง PWM ที่ไม่ถูกต้อง โซลูชันเซอร์โว PCBA ของเราสร้างขึ้นตามข้อกำหนดทางวิศวกรรม กฎโครงร่าง และวิธีการทดสอบที่นักออกแบบมืออาชีพใช้จริงในการผลิต

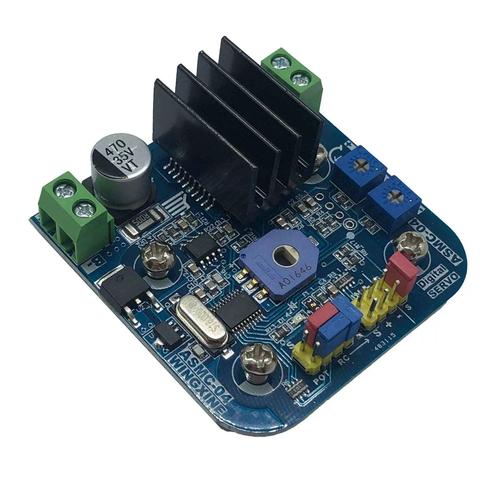

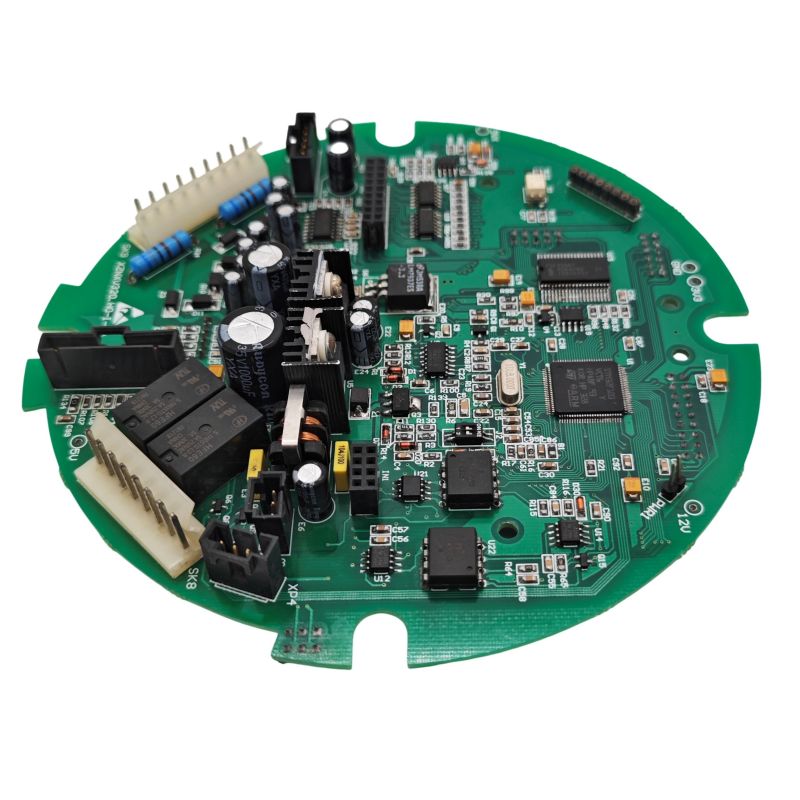

ไม่ว่าคุณจะต้องการบอร์ดไดรเวอร์แบบสแตนด์อโลน ตัวควบคุมเซอร์โวแบบหลายช่องสัญญาณ หรือการเปลี่ยนบอร์ดควบคุมเซอร์โวภายใน Unixplore Electronics มอบความน่าเชื่อถือและป้องกันเสียงรบกวนPCBAที่ทำงานทั้งในงานอดิเรก RC และสภาพแวดล้อมหุ่นยนต์อุตสาหกรรม

สิ่งที่เรานำเสนอ:

• การออกแบบ PCBA เซอร์โวแบบเต็ม (แผนผัง + เค้าโครง) ใน Altium, KiCad หรือรูปแบบที่คุณต้องการ
• การสร้างต้นแบบด้วยการทดสอบการทำงาน (โหลด การกระเพื่อม รายงานความร้อน)
• การผลิตจำนวนมากพร้อมการจัดหาส่วนประกอบและการประกอบ SMT
• ตรวจสอบการออกแบบและให้คำปรึกษาด้านการวิเคราะห์ความล้มเหลว

สิ่งที่ RC Servo PCBA ต้องทำ

RC servo PCBA (ไม่ว่าจะเป็นบอร์ดไดรเวอร์แบบสแตนด์อโลนหรือบอร์ดควบคุมเซอร์โวภายใน) ทำหน้าที่สำคัญสามประการ:

• การสร้างหรือการรับสัญญาณ PWM:แปลงพัลส์ควบคุม (1ms เป็น 2ms ที่ 50Hz) เป็นคำสั่งตำแหน่ง
• การกระจายอำนาจ:ส่งกระแสไฟสะอาด 5V หรือ 6V ไปยังเซอร์โวมอเตอร์และ IC ควบคุม
• การประมวลผลข้อเสนอแนะ:อ่านโพเทนชิออมิเตอร์ภายในเพื่อตรวจสอบตำแหน่งและปิดลูปควบคุม

การออกแบบที่มีความน่าเชื่อถือสูงยังรวมถึงการตรวจจับกระแสสำหรับการตรวจจับโอเวอร์โหลดและการแยกออปโตเพื่อป้องกันสัญญาณรบกวน

ข้อมูลจำเพาะทางเทคนิคหลัก

พารามิเตอร์ต่อไปนี้แสดงถึงมาตรฐานอุตสาหกรรมสำหรับการออกแบบ PCBA ควบคุมเซอร์โว RC สิ่งเหล่านี้ใช้ได้กับทั้งบอร์ดไดรเวอร์เซอร์โวเฉพาะและชุด PCBA ตัวรับสัญญาณในตัว

ข้อมูลจำเพาะกำลังไฟฟ้าเข้า

ข้อมูลจำเพาะของสัญญาณควบคุม

ส่วนประกอบ PCBA ของเซอร์โวภายใน (ภายในเซอร์โว)

เซอร์โว RC มาตรฐานประกอบด้วย PCBA ขนาดเล็กที่มีส่วนประกอบเหล่านี้:

กฎเค้าโครง PCBA เพื่อความน่าเชื่อถือของ RC Servo

ที่ Unixplore Electronics เรารู้ว่าความล้มเหลวของเซอร์โว RC ส่วนใหญ่เกิดขึ้นบน PCB เราปฏิบัติตามกฎ 8 ข้อนี้เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ในทุกการออกแบบที่เรานำเสนอ

1. การกระจายพลังงาน: การต่อสายดินแบบดาว

• ห้ามกราวด์แบบเดซี่เชน กราวด์เซอร์โวแต่ละตัวควรกลับไปยังจุดกราวด์ของแหล่งจ่ายไฟโดยตรง
• แยกกำลังและกราวด์สัญญาณ ในการออกแบบ PCBA แบบหลายเซอร์โว ให้แยกระนาบกราวด์และเชื่อมต่อที่จุดเดียวใกล้กับอินพุตแบตเตอรี่
• ความกว้างของรางสำหรับกำลังไฟ: สำหรับกระแสต่อเนื่อง 1.5A ให้ใช้ความกว้างของรางขั้นต่ำ 1.5 มม. กับทองแดง 1 ออนซ์

2. การวางตำแหน่งตัวเก็บประจุแบบแยกส่วน

เซอร์โวมอเตอร์สร้างสัญญาณรบกวนทางไฟฟ้าอย่างมีนัยสำคัญ เซอร์โวทั่วไปสามารถสร้างสัญญาณรบกวนจากจุดสูงสุดถึงจุดสูงสุดได้สูงสุดถึง 200mV บนสายจ่ายไฟ 5V

การแยกส่วนที่จำเป็นต่อขั้วต่อเซอร์โว:

• ตัวเก็บประจุด้วยไฟฟ้า 100µF ถึง 470µF (รองรับมอเตอร์พุ่งเข้า)
• ตัวเก็บประจุเซรามิก 100nF (กรองสัญญาณรบกวนความถี่สูง)
• วางตัวเก็บประจุไว้ภายในระยะ 10 มม. จากพินกำลังของเซอร์โว

ความจุรวมสำหรับ PCBA ทั้งหมด: เพิ่มตัวเก็บประจุขนาดใหญ่ (1000µF ถึง 4700µF) ที่อินพุตกำลังหลัก วิธีนี้จะช่วยป้องกันไฟดับเมื่อเซอร์โวหลายตัวเริ่มทำงานพร้อมกัน

3. การกำหนดเส้นทางสัญญาณ PWM

• ทำให้การติดตาม PWM สั้นและตรง ร่องรอยยาวทำหน้าที่เป็นเสาอากาศสำหรับสัญญาณรบกวน
• หลีกเลี่ยงการใช้การติดตาม PWM ขนานกับสายไฟ ใช้ทางข้าม 90 องศาหากจำเป็น
• เพิ่มตัวต้านทานซีรีส์ 100Ω ถึง 470Ω บนพินเอาต์พุต PWM ซึ่งจะจำกัดกระแสไฟระหว่างสภาวะฟอลต์และลดเสียงเรียกเข้า

4. โครงร่างตัวเชื่อมต่อเซอร์โว

ขั้วต่อเซอร์โว 3 พินมาตรฐาน (สัญญาณ, VCC, กราวด์) ต้องมีระยะห่างเฉพาะ:

• ระยะห่างของพิน: 2.54 มม. (0.1 นิ้ว) หรือ 2.7 มม. (ความหนาแน่นสูง)
• ความหนาของ PCB สำหรับบล็อกตัวเชื่อมต่อ: 1.2 มม. ถึง 1.6 มม
• ตำแหน่งพินสัญญาณ: โดยทั่วไปแล้วจะเป็นพินด้านใน (พิน 2 จาก 3)
• การจัดลำดับพลังงาน: GND ต้องเชื่อมต่อก่อน VCC เมื่อแทรก

สำหรับการออกแบบที่มีความหนาแน่นสูง ระยะห่าง 2.7 มม. ระหว่างตัวเชื่อมต่อเซอร์โวช่วยให้มีรูปแบบที่กะทัดรัดในขณะที่ยังคงการเชื่อมต่อที่เชื่อถือได้

5. การควบคุมแรงดันไฟฟ้าสำหรับ MCU ควบคุม

• ใช้ LDO แยกต่างหากสำหรับ MCU หากแหล่งจ่ายไฟเดียวกันจ่ายไฟให้กับเซอร์โว กระแสไฟกระชากของเซอร์โวทำให้เกิดแรงดันไฟฟ้าตกซึ่งสามารถรีเซ็ตไมโครคอนโทรลเลอร์ได้
• ตัวควบคุมที่แนะนำ: 5V หรือ 3.3V LDO ที่มีความจุอย่างน้อย 200mA และตัวเก็บประจุอินพุต/เอาต์พุต 1µF
• ไดโอดป้องกัน: เพิ่ม 1N4007 หรือไดโอด Schottky บนอินพุตเพื่อป้องกันการกลับขั้ว

6. การลดเสียงรบกวนบนมอเตอร์ (สำหรับการออกแบบ PCBA ของเซอร์โวภายใน)

หากออกแบบ PCBA ที่เข้าไปภายในเซอร์โว ให้เพิ่มการลดเสียงรบกวนที่ขั้วต่อมอเตอร์โดยตรง:

• ตัวเก็บประจุเซรามิก 100nF บัดกรีข้ามขั้วมอเตอร์โดยตรง
• เชื่อมต่อตัวเก็บประจุแบบลบเข้ากับโครงมอเตอร์เพื่อป้องกันเพิ่มเติม (ลดเสียงรบกวนได้สูงสุดถึง 200mV)
• ทางเลือก: เพิ่มเม็ดเฟอร์ไรต์บนสายมอเตอร์สำหรับสภาพแวดล้อมที่มีเสียงดังมาก

7. การตรวจจับกระแสสำหรับการตรวจจับโอเวอร์โหลด

การออกแบบเซอร์โว PCBA ขั้นสูงประกอบด้วยการตรวจสอบปัจจุบัน:

• ตัวต้านทานแบบสับเปลี่ยน: 0.1Ω ถึง 0.5Ω, ความคลาดเคลื่อน 1% — สร้างแรงดันไฟฟ้าเป็นสัดส่วนกับกระแสไฟฟ้า
• เครื่องขยายสัญญาณแบบดิฟเฟอเรนเชียล: อัตราขยาย 10 ถึง 20 — ขยายแรงดันไฟฟ้าสับเปลี่ยนให้อยู่ในระดับที่วัดได้
• อินพุต ADC: ขั้นต่ำ 10 บิต - ป้อนข้อมูลปัจจุบันเพื่อควบคุม MCU

การแบ่งขนาด 100mΩ จะสร้าง 50mV ที่ 500mA และ 150mV ที่ 1.5A ด้วยเครื่องขยายสัญญาณเกน 5x ค่านี้จะกลายเป็น 250mV ถึง 750mV เหมาะสำหรับอินพุต ADC 3.3V

8. การป้องกันฉนวนและกลไก

บอร์ด PCBA เซอร์โวภายในต้องได้รับการปกป้องทางกายภาพ:

• เทปฉนวน: วางเทปไฟฟ้าระหว่าง PCBA และกล่องเซอร์โวโลหะ เพื่อป้องกันการลัดวงจรจากข้อต่อบัดกรีหรือสายส่วนประกอบสัมผัสกับตัวเครื่อง
• การเคลือบตามแบบ: สำหรับการใช้งานกลางแจ้งหรือมีความชื้นสูง ให้เพิ่มการเคลือบแบบอะคริลิกเพื่อป้องกันการกัดกร่อน

การสร้างสัญญาณควบคุม (การพิจารณารหัส MCU)

การสร้าง PWM ที่เหมาะสมเป็นสิ่งสำคัญสำหรับการทำงานที่ปราศจากการกระวนกระวายใจ นี่คือพารามิเตอร์ที่สำคัญ:

การกำหนดค่า PWM

ตัวอย่างรหัส MCU รหัสเทียม

// คำนวณรอบการทำงานสำหรับพัลส์ 1,500µs
    // ถือว่าช่วงเวลา PWM = 20ms, นาฬิกา = พรีสเกลเลอร์ 1MHz

    พัลส์_ความกว้าง_us = 1500
    period_counts = 20,000 // 20ms ในหน่วยไมโครวินาที
    Duty_counts = ชีพจร_ความกว้าง_us
    set_pwm_duty (จำนวนหน้าที่)

เมื่อทำการทดสอบ ให้ใช้ออสซิลโลสโคปเพื่อตรวจสอบสัญญาณ PWM ขอบที่ตกลงมาของพัลส์จะกระตุ้นให้เซอร์โวอ่านตำแหน่ง

โหมดความล้มเหลวทั่วไปและการแก้ไข

หมายเหตุสำคัญเกี่ยวกับการสลับพลังงาน:ห้ามสลับสายกราวด์ของเซอร์โวเพื่อปิดเครื่อง เมื่อกราวด์ถูกเปิด เซอร์โวยังคงสามารถรับพลังงานผ่านสายสัญญาณ PWM หรือเส้นทางอื่น ๆ ส่งผลให้การทำงานของแรงดันไฟฟ้าตก 3.2V และพฤติกรรมที่ไม่แน่นอน สลับสาย VCC โดยใช้ P-channel MOSFET หรือรีเลย์เสมอ

คำถามที่พบบ่อยเกี่ยวกับ PCBA ของเซอร์โว RC

ด้านล่างนี้คือคำถามทางเทคนิคสามข้อที่เรามักได้รับจากวิศวกรหุ่นยนต์และนักออกแบบระบบ RC

คำถามที่ 1: ทำไมเซอร์โวของฉันกระตุกแบบสุ่มเมื่อฉันควบคุมมันจาก PCBA แบบกำหนดเองของฉันด้วย ESP32 หรือ Arduino

ตอบ:คุณมีปัญหาเรื่องเสียงจากไฟฟ้าเกือบแน่นอน ต่อไปนี้เป็นลำดับการวินิจฉัยที่เราแนะนำที่ Unixplore Electronics:

ขั้นตอนที่ 1— ตรวจสอบแหล่งจ่ายไฟด้วยออสซิลโลสโคป: วัดสาย 5V โดยตรงที่ขั้วต่อเซอร์โวในขณะที่เซอร์โวเคลื่อนที่ หากคุณเห็นระลอกคลื่นมากกว่า 200mV (จุดสูงสุดถึงจุดสูงสุด) แสดงว่าการแยกตัวของคุณไม่เพียงพอ

ขั้นตอนที่ 2— เพิ่มความจุไฟฟ้าจำนวนมาก: วางตัวเก็บประจุด้วยไฟฟ้า 1000µF ถึง 4700µF ข้ามขั้วรับพลังงาน เซอร์โวมอเตอร์ดึงกระแสพุ่งเข้าสูง (กระแสไหลเข้า 3–10 เท่า) เมื่อเริ่มเคลื่อนที่ หากไม่มีความจุจำนวนมาก แรงดันไฟฟ้าจะลดลงต่ำกว่า 4V ส่งผลให้ IC ควบคุมรีเซ็ตหรือทำงานผิดปกติ

ขั้นตอนที่ 3— แยกพลังงาน MCU ออกจากพลังงานเซอร์โว: การออกแบบที่แย่ที่สุดใช้งาน MCU และเซอร์โวจากตัวควบคุมแรงดันไฟฟ้าเดียวกัน ใช้ตัวควบคุมสองตัวแยกกัน:

• LDO 5V/500mA หนึ่งตัวสำหรับ MCU และลอจิก
• แหล่งจ่ายไฟ 5V/3A แยกต่างหาก (หรือการเชื่อมต่อแบตเตอรี่โดยตรง) สำหรับเซอร์โว

ขั้นตอนที่ 4— เพิ่มการแยกการเชื่อมต่อที่ขั้วต่อเซอร์โวแต่ละตัว: วางอิเล็กโทรไลต์ 100µF และตัวเก็บประจุเซรามิก 100nF ไว้บนพิน VCC และ GND ของขั้วต่อเซอร์โวทุกตัวโดยตรง ตัวเก็บประจุเซรามิกกรองสัญญาณรบกวนความถี่สูงจากแปรงมอเตอร์ อิเล็กโทรไลต์จะจัดการกับเดือยกระแสความถี่ต่ำ

ขั้นตอนที่ 5— ตรวจสอบคุณภาพสัญญาณ PWM ของคุณ: ใช้ออสซิลโลสโคปเพื่อดูพิน PWM หากคุณเห็นเสียงเรียกเข้า (โอเวอร์ชูต) ที่ขอบขาขึ้นหรือขาลง ให้เพิ่มตัวต้านทานซีรีส์ 100Ω ที่พิน MCU สิ่งนี้จะช่วยลดสัญญาณและป้องกันการทริกเกอร์ที่ผิดพลาด

บรรทัดล่าง:90% ของปัญหาการกระวนกระวายใจของเซอร์โวเกี่ยวข้องกับพลังงาน ไม่เกี่ยวข้องกับโค้ด แก้ไขการกระจายอำนาจก่อน

คำถามที่ 2: ฉันจะออกแบบ PCBA ที่ควบคุมเซอร์โวหลายตัว (8 ถึง 16 ช่องสัญญาณ) โดยไม่เกิดไฟตกได้อย่างไร

ตอบ:ซึ่งจำเป็นต้องมีการจัดสรรงบประมาณด้านพลังงานอย่างรอบคอบและการวางแผนเค้าโครง ต่อไปนี้เป็นแนวทางทางวิศวกรรมสำหรับ PCBA ตัวควบคุมเซอร์โว 16 ช่อง

ขั้นตอนที่ 1— คำนวณความต้องการพลังงานทั้งหมด:

• เซอร์โวมาตรฐานแต่ละตัวจะดึงกระแส 200mA ถึง 500mA ในระหว่างการทำงานปกติ
• กระแสไฟฟ้าแผงลอยสูงสุดสามารถเข้าถึง 1.5A ถึง 3A ต่อเซอร์โว
• สำหรับเซอร์โว 16 ตัว: 16 × 1.5A = 24A การดึงศักยภาพสูงสุด

ขั้นตอนที่ 2— ออกแบบการกระจายพลังงาน:

• กำลังไฟฟ้าหลัก: ใช้แหล่งจ่ายไฟ 5V ถึง 6V ที่กำหนดขั้นต่ำ 30A
• ขั้วต่ออินพุต: XT60 หรือขั้วต่อสกรู (ไม่ใช่หัวต่อ 2 พินขนาดเล็ก)
• เส้นทางกำลังหลัก: กว้าง 8 มม. ถึง 10 มม. พร้อมทองแดง 2 ออนซ์ หรือใช้ระนาบกำลังเฉพาะบนเลเยอร์ 2
• บัสบาร์: สำหรับกระแสที่สูงกว่า 15A ให้เพิ่มบัสบาร์ทองแดงหรือใช้สายไฟภายนอก

ขั้นตอนที่ 3— ดำเนินการกระจายพลังงานตามขั้นตอน:

• กำหนดเส้นทางการติดตามกำลังหนา (5 มม.+) ไปยังจุดกระจายส่วนกลาง
• จากจุดนั้น ให้รันการติดตามขนาด 1.5 มม. แต่ละรายการไปยังขั้วต่อเซอร์โวแต่ละตัว
• เพิ่มตัวเก็บประจุ 470µF ที่ตัวเชื่อมต่อเซอร์โวแต่ละตัว (ความจุแบบกระจาย ไม่ใช่แค่แคปขนาดใหญ่ตัวเดียวที่อินพุต)

ขั้นตอนที่ 4— ใช้การแยกแสงสำหรับสายสัญญาณ (ขั้นสูง):

• สำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือที่มีเสียงรบกวนสูง ให้แยกสัญญาณ PWM โดยใช้ออปโตคัปเปลอร์ (เช่น 4N35 หรือ PC817)
• วิธีนี้จะช่วยป้องกันเสียงมอเตอร์ไม่ให้เชื่อมต่อกลับเข้าไปใน MCU และทำให้เกิดการรีเซ็ต
• การออกแบบที่แยกออกจากกันจำเป็นต้องมีโดเมนพลังงานที่แยกจากกัน (ฝั่ง MCU และฝั่งเซอร์โว)

ขั้นตอนที่ 5— เพิ่มการจำกัดกระแสหรือซอฟต์สตาร์ท:

• ใช้ MOSFET ที่มีวงจรซอฟต์สตาร์ทเพื่อเพิ่มกำลังเซอร์โวในช่วง 10 มิลลิวินาทีถึง 50 มิลลิวินาที
• วิธีนี้จะป้องกันไม่ให้เซอร์โวทั้ง 16 ตัวพุ่งเข้ามาครั้งแรกจากการยุบแหล่งจ่าย
• หรืออีกทางหนึ่ง เปิดเซอร์โวตามลำดับ (ดีเลย์ 5ms ระหว่างแต่ละตัว)

ขั้นตอนที่ 6— คำแนะนำสแต็กเลเยอร์ PCB สำหรับ 16+ ช่อง:

• เลเยอร์ 1: สัญญาณ (PWM, ข้อเสนอแนะ)
• ชั้นที่ 2: ระนาบกราวด์ (เทแบบทึบ)
• เลเยอร์ 3: ระนาบกำลัง (5V หรือ Vservo)
• ชั้นที่ 4: สัญญาณหรือกราวด์รอง

สแต็กนี้ลดพื้นที่ลูปให้เหลือน้อยที่สุดและลด EMI ระหว่างช่องสัญญาณ

คำถามที่ 3: ฉันสามารถใช้การออกแบบ PCBA เดียวกันสำหรับเซอร์โวยี่ห้อต่างๆ (Futaba, Hitec, Spektrum, generic) ได้หรือไม่

ตอบ:ใช่ โดยมีการพิจารณาความเข้ากันได้ที่สำคัญสามประการ

การพิจารณา 1— มาตรฐานสัญญาณ PWM มีความสอดคล้องกัน: เซอร์โว RC ทั้งหมดใช้มาตรฐาน 50Hz PWM เดียวกันกับพัลส์ 1ms ถึง 2ms ตรรกะการสร้าง PWM ของ PCBA ของคุณทำงานได้ในระดับสากล

การพิจารณา 2— ความต้องการพลังงานแตกต่างกันอย่างมาก:

PCBA ของคุณต้องได้รับการออกแบบสำหรับเซอร์โวกระแสสูงสุดที่คุณตั้งใจจะใช้ ออกแบบสำหรับกระแสสูงสุด 2A ต่อเนื่องและ 5A ต่อช่องสัญญาณเพื่อให้ครอบคลุมเซอร์โวมาตรฐานและแรงบิดสูงส่วนใหญ่

การพิจารณา 3— ความเข้ากันได้ของตัวเชื่อมต่อ:

• เซอร์โวส่วนใหญ่ใช้ส่วนหัวตัวเมีย 3 พินมาตรฐานที่มีระยะห่าง 2.54 มม. (0.1 นิ้ว)
• ตำแหน่งพินสัญญาณแตกต่างกันไปตามยี่ห้อ:
  • Futaba: สัญญาณคือพินด้านในสุด (พิน 2)
  • Hitec และ Spektrum: สัญญาณเป็นพิน 1 หรือพิน 3 ขึ้นอยู่กับรุ่น
• ออกแบบ PCBA ของคุณด้วย pinout ที่มีป้ายกำกับชัดเจน (S, +, –) ใช้ส่วนหัวตัวผู้ 3 พิน (เช่นสายต่อขยายเซอร์โวมาตรฐาน) เพื่อให้เซอร์โวตัวใดก็ได้สามารถเสียบปลั๊กได้โดยตรง

การพิจารณา 4— PCBA เซอร์โวภายใน (ภายในเซอร์โว) ไม่สามารถใช้แทนกันได้: หากคุณกำลังออกแบบ PCBA ภายในที่เข้าไปด้านในตัวเรือนเซอร์โว (แทนที่บอร์ดควบคุมเดิม) นี่เป็นเรื่องเฉพาะของแบรนด์ เซอร์โวที่แตกต่างกันมีความแตกต่างกัน:

• ค่าความต้านทานของโพเทนชิออมิเตอร์ (5kΩ เทียบกับ 10kΩ)
• ขนาดมอเตอร์และพิกัดกระแส
• ตำแหน่งรูยึดเชิงกล
• ขนาดเคส

สำหรับการออกแบบ PCBA ภายใน ให้ทำวิศวกรรมย้อนกลับของต้นฉบับหรือรับข้อมูลจำเพาะโดยละเอียดสำหรับรุ่นเซอร์โวที่แน่นอนนั้น สำหรับการออกแบบ PCBA ไดรเวอร์ภายนอก (บอร์ดที่เชื่อมต่อกับขั้วต่อเซอร์โวมาตรฐาน) ความเข้ากันได้ดีเยี่ยมกับแบรนด์ RC หลักทั้งหมด

ทดสอบ PCBA เซอร์โว RC ของคุณ

ก่อนที่จะอนุมัติการออกแบบสำหรับการผลิต ให้รันการทดสอบห้ารายการเหล่านี้:

สรุป: การออกแบบ RC Servo PCBA ที่เชื่อถือได้

PCBA เซอร์โว RC ที่แข็งแกร่งถูกกำหนดโดยการตัดสินใจทางวิศวกรรมห้าประการ:

1. ความจุรวมที่เพียงพอ(1000µF ถึง 4700µF) ที่อินพุตกำลังหลัก
2. แยกโดเมนอำนาจสำหรับ MCU (ควบคุม LDO) และเซอร์โว (แบตเตอรี่โดยตรงหรือตัวควบคุมกระแสไฟสูง)
3. การต่อสายดินแบบดาวพร้อมกำลังแยกและสัญญาณกราวด์กลับคืน
4. ตัวเก็บประจุแบบแยกส่วนที่ขั้วต่อเซอร์โวทุกตัว (อิเล็กโทรไลต์ 100µF + เซรามิก 100nF)
5. การปรับสภาพสัญญาณ PWM ที่เหมาะสมพร้อมตัวต้านทานแบบอนุกรมและรอยทางสั้น

สำหรับการออกแบบหลายเซอร์โว (8+ ช่อง) ให้ใช้ PCB 4 ชั้นพร้อมกำลังและระนาบกราวด์โดยเฉพาะ สำหรับการออกแบบ PCBA เซอร์โวภายใน ให้เพิ่มการลดเสียงรบกวนของมอเตอร์ (100nF ทั่วทั้งขั้วต่อมอเตอร์) และเทปฉนวนเพื่อป้องกันการลัดวงจรของเคส แนวทางปฏิบัติเหล่านี้ช่วยให้การดำเนินงานปราศจากการกระวนกระวายใจและความน่าเชื่อถือในระยะยาวอย่างต่อเนื่องทั้งในแอปพลิเคชัน RC และหุ่นยนต์
