PCBA โคมไฟอัจฉริยะ

ตั้งแต่ปี 2008 UNIXPLORE ELECTRONICS ได้ให้บริการและบริการจัดหาแบบครบวงจรแบบครบวงจรสำหรับ PCBA สมาร์ทโคมไฟอัจฉริยะคุณภาพสูงในประเทศจีน บริษัท ของเราได้รับการรับรองด้วย ISO9001: 2015 และเป็นไปตามมาตรฐานการประกอบ PCB ของ IPC-610E

แบบอย่าง:UE-142

ส่งคำถาม

รายละเอียดสินค้า

Smart Lamp PCBA ผลิตได้อย่างไร?

เพื่อผลิต PCBA โคมไฟอัจฉริยะ (ชุดประกอบแผงวงจรพิมพ์) คอนโทรลเลอร์คุณจะต้องปฏิบัติตามขั้นตอนทั่วไปเหล่านี้ดังนี้:

การออกแบบไฟฟ้า:เริ่มต้นด้วยการออกแบบแผนผังวงจรและเลย์เอาต์สำหรับตัวควบคุมหลอดไฟอัจฉริยะ ซึ่งควรรวมถึงส่วนประกอบต่าง ๆ เช่นไมโครคอนโทรลเลอร์เซ็นเซอร์ไดรเวอร์ LED โมดูลการสื่อสาร (เช่น Wi-Fi บลูทู ธ ) ส่วนประกอบการจัดการพลังงานและองค์ประกอบอื่น ๆ ที่จำเป็น

การผลิต PCB:เมื่อการออกแบบเสร็จสิ้นแล้วให้สร้างเค้าโครง PCB โดยใช้ซอฟต์แวร์การออกแบบ PCB หลังจากนั้นคุณสามารถส่งไฟล์การออกแบบไปยังบริการการผลิต PCB เพื่อผลิต PCB จริง

การจัดหาส่วนประกอบ:จัดหาส่วนประกอบอิเล็กทรอนิกส์ที่จำเป็นทั้งหมดจากซัพพลายเออร์ที่เชื่อถือได้ ตรวจสอบให้แน่ใจว่าได้จัดหาส่วนประกอบคุณภาพสูงเพื่อประสิทธิภาพและความน่าเชื่อถือที่ดีขึ้น

การชุมนุม SMT & THT:เมื่อคุณเตรียม PCB และส่วนประกอบแล้วคุณสามารถดำเนินการตามกระบวนการประกอบได้ สิ่งนี้เกี่ยวข้องกับการบัดกรีส่วนประกอบลงบน PCB ตามรูปแบบการออกแบบ สามารถทำได้ด้วยตนเองหรือผ่านเครื่องแอสเซมบลีอัตโนมัติเช่นเครื่อง SMT หรือเครื่องจุ่ม

การเขียนโปรแกรมชิป:หากคอนโทรลเลอร์สมาร์ทโคมไฟของคุณเกี่ยวข้องกับไมโครคอนโทรลเลอร์คุณจะต้องตั้งโปรแกรมเฟิร์มแวร์ สิ่งนี้เกี่ยวข้องกับการเขียนรหัสเพื่อควบคุมการทำงานของหลอดไฟอัจฉริยะเช่นการปรับระดับความสว่างอุณหภูมิสีและโปรโตคอลการสื่อสาร

การทดสอบการทำงาน:หลังจากประกอบ PCB ทำการทดสอบอย่างละเอียดเพื่อให้แน่ใจว่าตัวควบคุมหลอดไฟอัจฉริยะทำหน้าที่ตามที่คาดไว้ ทดสอบฟังก์ชั่นของส่วนประกอบการเชื่อมต่อและคุณสมบัติของคอนโทรลเลอร์ทั้งหมด

การออกแบบและประกอบสิ่งที่แนบมา:หากจำเป็นให้ออกแบบสิ่งที่แนบมาสำหรับตัวควบคุมหลอดไฟอัจฉริยะเพื่อป้องกัน PCB และส่วนประกอบ รวบรวม PCB ลงในสิ่งที่แนบมาตามข้อกำหนดการออกแบบ

การควบคุมคุณภาพ:ทำการตรวจสอบการควบคุมคุณภาพเพื่อให้แน่ใจว่าตัวควบคุม PCBA Smart Lamp เป็นไปตามมาตรฐานคุณภาพและข้อกำหนด

บรรจุภัณฑ์และการจัดจำหน่าย:เมื่อตัวควบคุมหลอดไฟอัจฉริยะผ่านการทดสอบและการตรวจสอบคุณภาพทั้งหมดให้จัดทำอย่างถูกต้องสำหรับการแจกจ่ายให้กับลูกค้าหรือผู้ค้าปลีก

โปรดทราบว่าการผลิตคอนโทรลเลอร์ Smart Lamp PCBA นั้นเกี่ยวข้องกับความเชี่ยวชาญด้านเทคนิคในการออกแบบอิเล็กทรอนิกส์การประกอบการเขียนโปรแกรมและการควบคุมคุณภาพ หากคุณไม่คุ้นเคยกับกระบวนการเหล่านี้อาจเป็นประโยชน์ในการขอความช่วยเหลือจากมืออาชีพหรือ บริษัท ที่เชี่ยวชาญในการประกอบ PCB และการผลิตอิเล็กทรอนิกส์

UnixPlore ให้บริการเปิดคีย์แบบครบวงจรสำหรับคุณการผลิตอิเล็กทรอนิกส์โครงการ. อย่าลังเลที่จะติดต่อเราสำหรับอาคารประกอบคณะกรรมการวงจรของคุณเราสามารถทำใบเสนอราคาใน 24 ชั่วโมงหลังจากที่เราได้รับของคุณไฟล์ Gerberและรายการระเบิด!

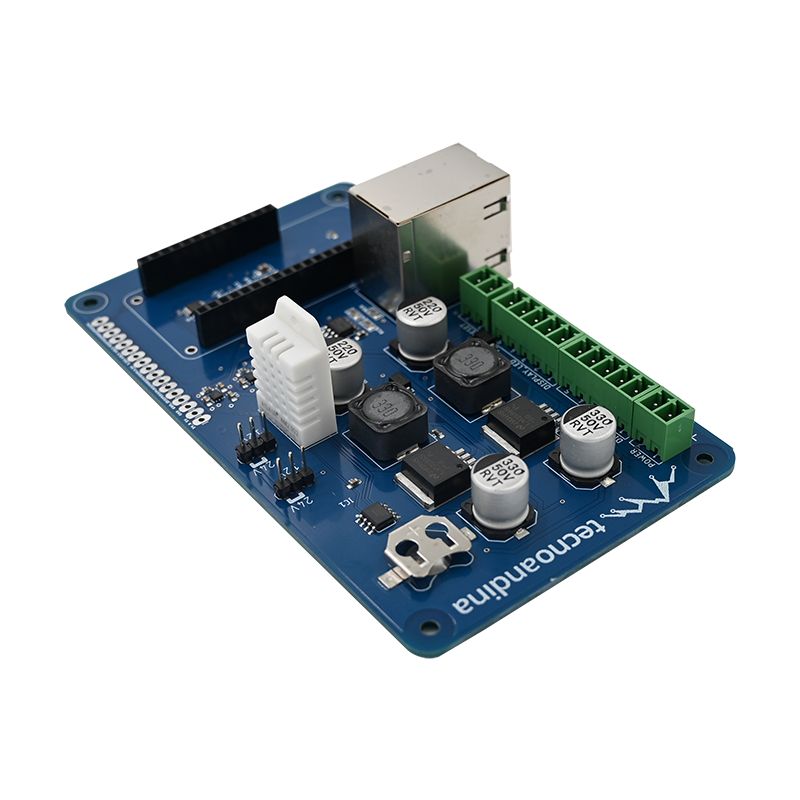

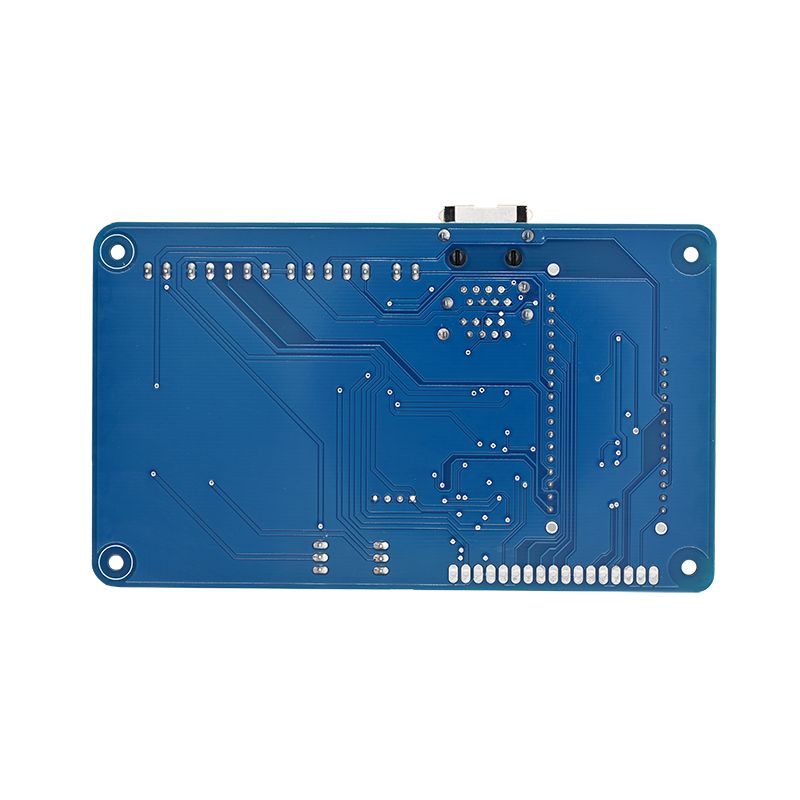

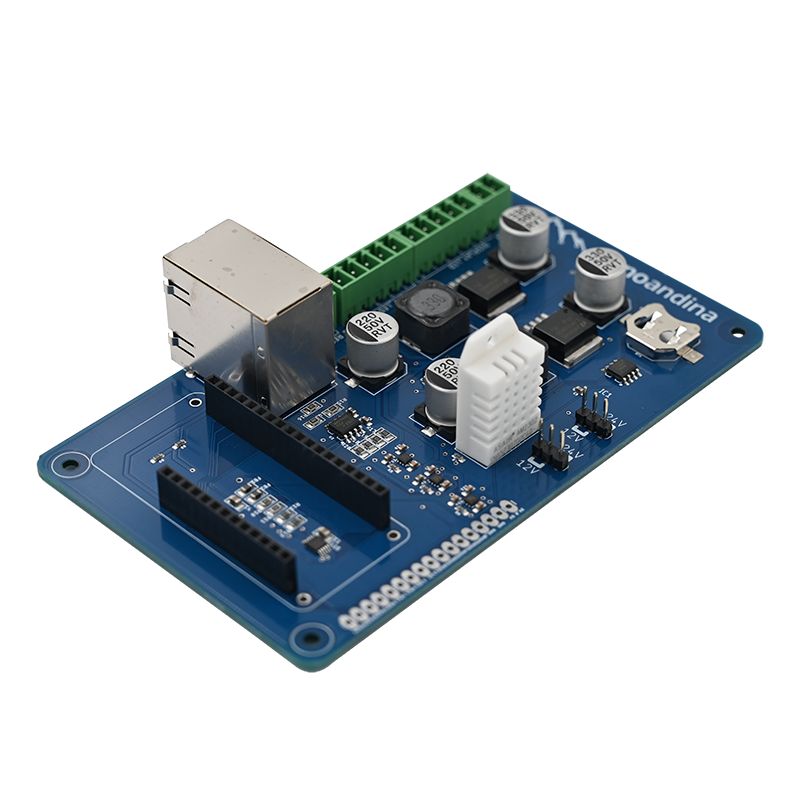

Smart Lamp PCBA Manufacture

* ไฟล์ Gerber และรายการ BOM จัดทำโดยไคลเอนต์
* ทำ PCB เปล่าส่วนประกอบที่เราซื้อมา
* การผลิต PCB พร้อมชิ้นส่วนประกอบอย่างสมบูรณ์
* ฟังก์ชั่น 100% ทดสอบตกลงก่อนจัดส่ง
* กระบวนการผลิตที่สอดคล้องกับ ROHS
* จัดส่งด่วนพร้อมแพ็คเกจ ESD อิสระ
* หนึ่งหยุดบริการการผลิตอิเล็กทรอนิกส์สำหรับการออกแบบ PCB, เค้าโครง PCB, การผลิต PCB, การจัดหาส่วนประกอบ, ชุด PCB SMT และ THT, การเขียนโปรแกรม IC, การทดสอบฟังก์ชั่น, บรรจุภัณฑ์และการจัดส่ง

ความสามารถในการประกอบ PCB และ PCB ของ UnixPlore

พารามิเตอร์	ความสามารถ
ชั้น	1-40 เลเยอร์
ประเภทแอสเซมบลี	ผ่านหลุม (tht), การเมานต์พื้นผิว (smt), ผสม (tht+smt)
ขนาดส่วนประกอบขั้นต่ำ	0201 (01005 เมตริก)
ขนาดส่วนประกอบสูงสุด	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
ประเภทแพ็คเกจส่วนประกอบ	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP ฯลฯ
สนามแผ่นขั้นต่ำ	0.5 มม. (20 ล้าน) สำหรับ QFP, QFN, 0.8 มม. (32 ล้าน) สำหรับ BGA
ความกว้างการติดตามขั้นต่ำ	0.10 มม. (4 ล้าน)
การกวาดล้างการติดตามขั้นต่ำ	0.10 มม. (4 ล้าน)
ขนาดสว่านขั้นต่ำ	0.15 มม. (6 ล้าน)
ขนาดบอร์ดสูงสุด	18 ใน x 24 ใน (457 มม. x 610 มม.)
ความหนาของบอร์ด	0.0078 in (0.2 มม.) ถึง 0.236 in (6 มม.)
วัสดุบอร์ด	CEM-3, FR-2, FR-4, High-TG, HDI, อลูมิเนียม, ความถี่สูง, FPC, แข็ง-Flex, Rogers ฯลฯ
พื้นผิวเสร็จสิ้น	OSP, Hasl, Flash Gold, Enig, Gold Finger, ฯลฯ
ประเภทบัดกรี	ตะกั่วหรือตะกั่ว
ความหนาของทองแดง	0.5oz - 5 ออนซ์
กระบวนการประกอบ	การบัดกรี reflow การบัดกรีคลื่นการบัดกรีด้วยตนเอง
วิธีการตรวจสอบ	การตรวจสอบออพติคอลอัตโนมัติ (AOI), X-ray, การตรวจสอบด้วยภาพ
วิธีการทดสอบภายใน บริษัท	การทดสอบการทำงานการทดสอบโพรบการทดสอบอายุการทดสอบอุณหภูมิสูงและต่ำ
เวลาตอบสนอง	การสุ่มตัวอย่าง: 24 ชั่วโมงถึง 7 วัน, มวลวิ่ง: 10 - 30 วัน
มาตรฐานการประกอบ PCB	ISO9001: 2015; ROHS, UL 94V0, IPC-610E คลาส LL

บริการการผลิตอิเล็กทรอนิกส์ที่เพิ่มมูลค่าของ UNIXPLORE

●บริการโปรแกรมล่วงหน้า IC พร้อมไฟล์ในรูปแบบของhex, elfและถังขยะ.
●สมาร์ทโคมไฟ PCBA ฟังก์ชั่นการทดสอบที่ปรับแต่งตามข้อกำหนดการทดสอบของลูกค้า
●บริการอาคารกล่องรวมถึงแม่พิมพ์พลาสติกและโลหะและการผลิตชิ้นส่วน
●การเคลือบแบบสอดคล้องรวมถึงการเคลือบแล็คเกอร์แบบเลือก
●สายรัดสายและชุดสายเคเบิล
●ชุดประกอบผลิตภัณฑ์สำเร็จรูปรวมถึงกล่อง, หน้าจอ, สวิตช์เมมเบรน, การติดฉลากและกล่องกล่องที่กำหนดเองหรือการบรรจุกล่องค้าปลีก
●การทดสอบของบุคคลที่สามต่าง ๆ สำหรับ PCBA มีให้บริการตามคำขอ
●ความช่วยเหลือด้านการรับรองผลิตภัณฑ์

ขั้นตอนการผลิต PCBA
