จะหาซัพพลายเออร์ที่เชื่อถือได้สำหรับบอร์ดควบคุม PCBA อินเวอร์เตอร์ในรถยนต์ของคุณได้อย่างไร?
ที่ Unixplore Electronics คุณจะพบตัวเลือก PCBA อินเวอร์เตอร์ในรถยนต์มากมายที่ผลิตในจีน เราเสนอราคาที่แข่งขันได้และบริการหลังการขายอย่างมืออาชีพ นอกจากนี้เรายังกระตือรือร้นที่จะร่วมมือและสร้างความร่วมมือที่เป็นประโยชน์ร่วมกัน

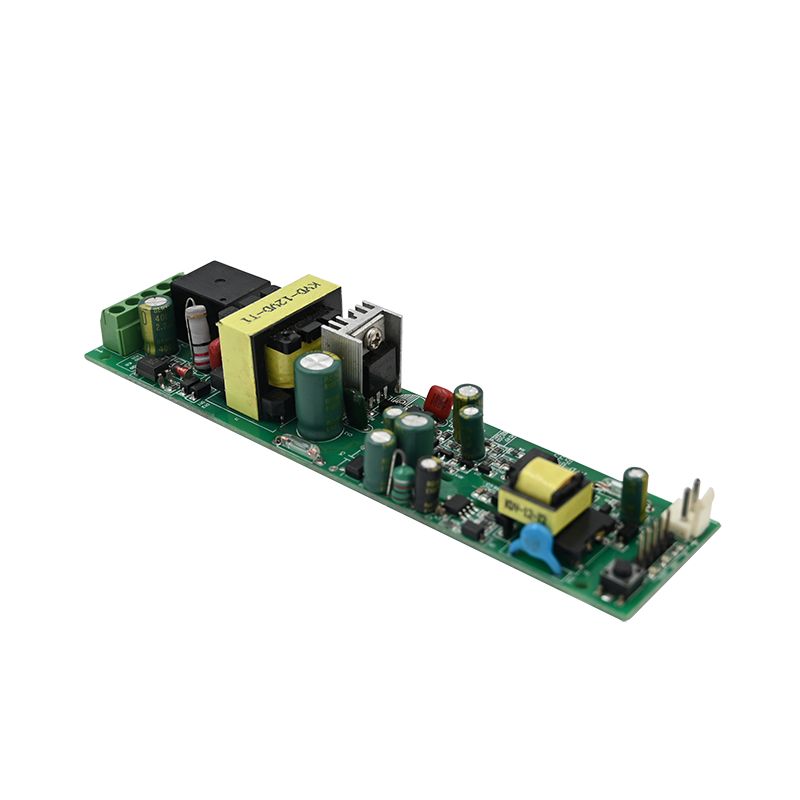

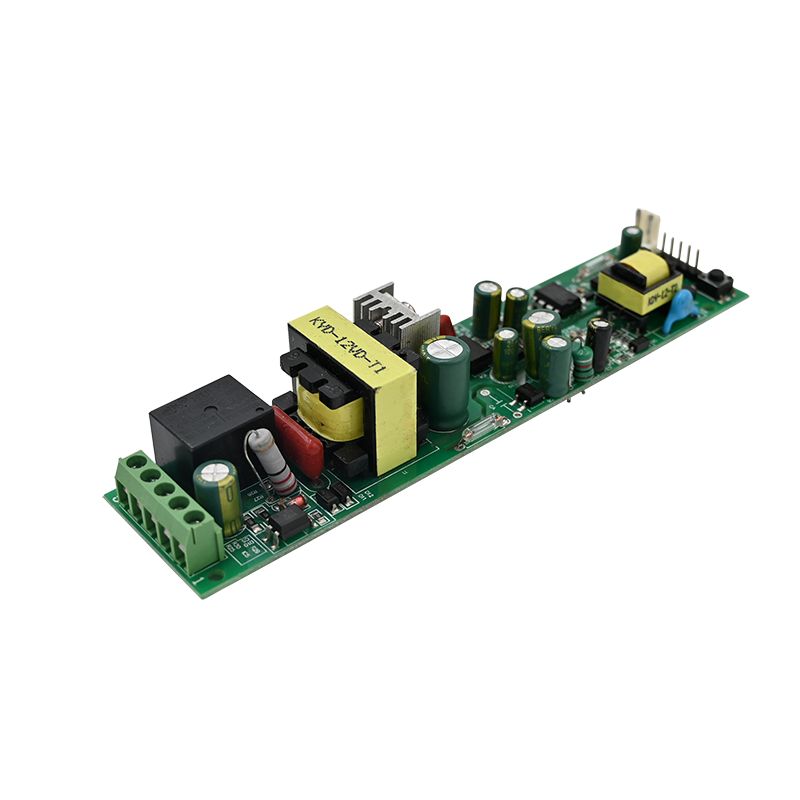

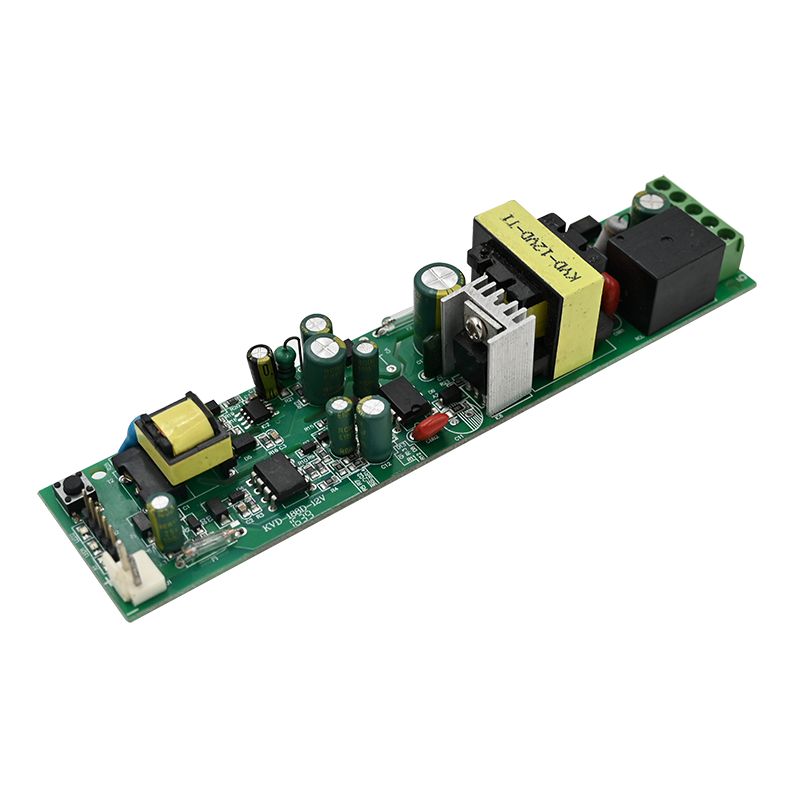

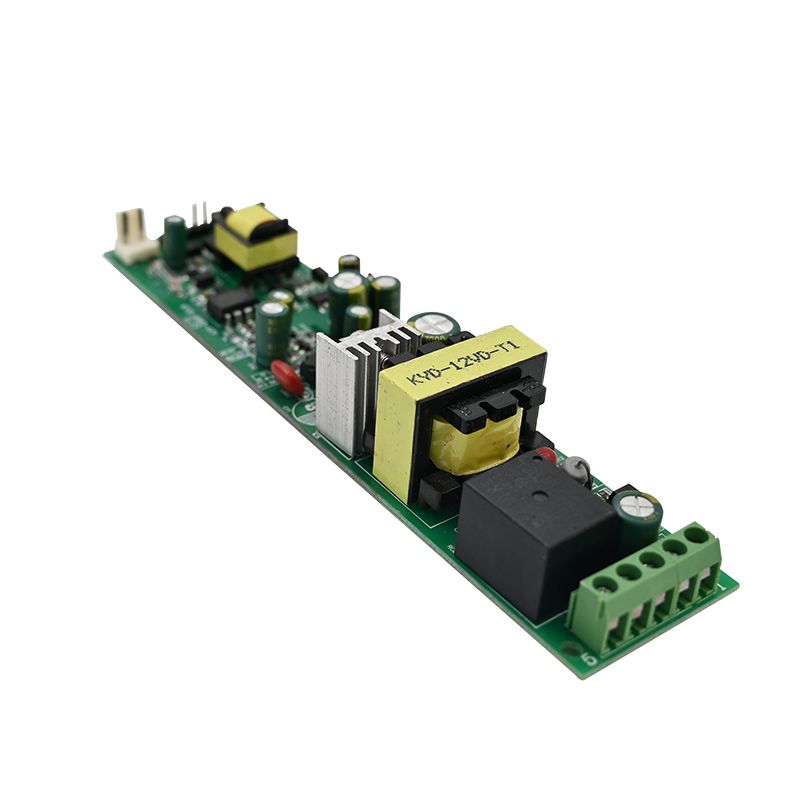

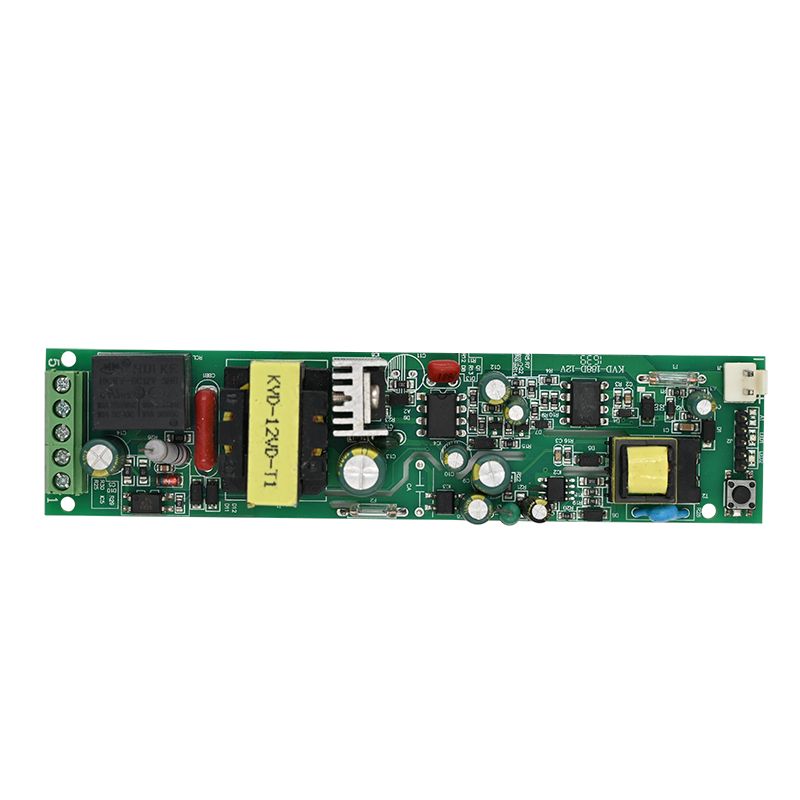

แผงวงจรอินเวอร์เตอร์ในรถยนต์เป็นส่วนประกอบหลักของอินเวอร์เตอร์ในรถยนต์ หน้าที่หลักคือการแปลงไฟ 12V DC เป็น 220V AC สำหรับเครื่องใช้ไฟฟ้าในรถยนต์
โดยปกติจะประกอบด้วยโมดูลอินเวอร์เตอร์ แผงวงจรควบคุม และเคส โมดูลอินเวอร์เตอร์เป็นส่วนประกอบหลักที่ทำให้เกิดการแปลง DC AC ซึ่งประกอบด้วยอุปกรณ์สวิตช์เซมิคอนดักเตอร์ วัสดุแม่เหล็ก ความจุ และส่วนประกอบอื่นๆ แผงวงจรควบคุมมีหน้าที่ควบคุมกระบวนการทำงานของโมดูลอินเวอร์เตอร์ รวมถึงการป้องกันอินพุตและเอาต์พุต อินเวอร์เตอร์ไดรฟ์ การวินิจฉัยข้อผิดพลาด และฟังก์ชั่นอื่น ๆ เปลือกหอยมีบทบาทในการปกป้องแผงวงจรและการกระจายความร้อน
แนวคิดการออกแบบอินเวอร์เตอร์ในรถยนต์มักขึ้นอยู่กับความรู้พื้นฐาน เช่น เทคโนโลยีวงจรจ่ายไฟแบบสวิตชิ่ง และการออกแบบอินเวอร์เตอร์จะใช้เพื่อให้ได้อินเวอร์เตอร์รอง แนวคิดหลักคือ: ใช้ชิปจ่ายไฟแบบสวิตชิ่ง (เช่น TL494 และ SG3525A เป็นต้น) ขั้นแรกให้เพิ่มแหล่งจ่ายไฟ 12V DC เป็นไฟ AC ความถี่สูงที่ 320V/50Hz จากนั้นส่งไฟฟ้า AC ความถี่สูง ไปยังไฟ DC ไฟฟ้าแรงสูงผ่านการแก้ไขแล้วใช้วิธีการมอดูเลตพัลส์คลื่นไซน์เพื่อควบคุมการหมุนเวียนของหลอดสวิตช์ผ่านพัลส์เอาต์พุต
ในการออกแบบอินเวอร์เตอร์ในรถยนต์ จำเป็นต้องคำนึงถึงความเสถียร ความน่าเชื่อถือ และความปลอดภัยของวงจรด้วย ตัวอย่างเช่น เพิ่มความต้านทานการชดเชยให้กับวงจรเพื่อปรับปรุงปัญหาความถี่การสั่นที่ไม่เสถียรที่เกิดจากการเปลี่ยนแปลงของแรงดันไฟฟ้าของแหล่งจ่ายไฟ ใช้อุปกรณ์สวิตชิ่งเซมิคอนดักเตอร์ประเภทต่างๆ วัสดุแม่เหล็ก ตัวเก็บประจุ และส่วนประกอบอื่นๆ เพื่อปรับปรุงประสิทธิภาพ กำลังขับ และความน่าเชื่อถือของอินเวอร์เตอร์ ในเวลาเดียวกันต้องพิจารณาปัญหาเช่นประสิทธิภาพการกระจายความร้อนและระดับการป้องกันในการออกแบบเปลือก
กล่าวโดยสรุป การออกแบบอินเวอร์เตอร์ในรถยนต์จำเป็นต้องพิจารณาปัจจัยต่างๆ อย่างครอบคลุม รวมถึงข้อกำหนดด้านการทำงาน หลักการของวงจร การเลือกส่วนประกอบ กระบวนการผลิต ฯลฯ เพื่อให้มั่นใจถึงประสิทธิภาพและคุณภาพของผลิตภัณฑ์
Unixplore ให้บริการแบบครบวงจรสำหรับโครงการ EMS ของคุณ โปรดติดต่อเราสำหรับการสร้างบอร์ดของคุณ เราสามารถเสนอราคาได้ภายใน 24 ชั่วโมงหลังจากที่เราได้รับของคุณไฟล์เกอร์เบอร์และรายการ BOM!
อินเวอร์เตอร์รถยนต์ผลิต PCBA
* ไฟล์ Gerber และรายการ BOM ที่จัดทำโดยลูกค้า
* ผลิต PCB เปล่า ส่วนประกอบที่เราซื้อ
* การผลิต PCB พร้อมชิ้นส่วนที่ประกอบเสร็จสมบูรณ์
* ฟังก์ชั่น 100% ผ่านการทดสอบแล้วตกลงก่อนจัดส่ง
* กระบวนการผลิตไร้สารตะกั่วเป็นไปตามมาตรฐาน RoHS
* จัดส่งด่วนพร้อมแพ็คเกจ ESD อิสระ
* บริการการผลิตอิเล็กทรอนิกส์แบบครบวงจรสำหรับการออกแบบ PCB, โครงร่าง PCB, การผลิต PCB, การจัดหาส่วนประกอบ, PCB SMT และการประกอบ DIP, การเขียนโปรแกรม IC, การทดสอบฟังก์ชัน, การบรรจุและการจัดส่ง
ความสามารถในการประกอบ PCB และ PCB ของ Unixplore
พารามิเตอร์ |
ความสามารถ |
เลเยอร์ |
1-40 ชั้น |
ประเภทการประกอบ |
ทะลุผ่านรู (THT), Surface Mount (SMT), แบบผสม (THT+SMT) |
ขนาดส่วนประกอบขั้นต่ำ |
0201(01005 เมตริก) |
ขนาดส่วนประกอบสูงสุด |
2.0 นิ้ว x 2.0 นิ้ว x 0.4 นิ้ว (50 มม. x 50 มม. x 10 มม.) |
ประเภทแพ็คเกจส่วนประกอบ |
BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, กรมทรัพย์สินทางปัญญา, SIP ฯลฯ |
สนามแพดขั้นต่ำ |
0.5 มม. (20 มิล) สำหรับ QFP, QFN, 0.8 มม. (32 มิล) สำหรับ BGA |
ความกว้างการติดตามขั้นต่ำ |
0.10 มม. (4 ล้าน) |
การกวาดล้างการติดตามขั้นต่ำ |
0.10 มม. (4 ล้าน) |
ขนาดการเจาะขั้นต่ำ |
0.15 มม. (6 ล้าน) |
ขนาดกระดานสูงสุด |
18 นิ้ว x 24 นิ้ว (457 มม. x 610 มม.) |
ความหนาของบอร์ด |
0.0078 นิ้ว (0.2 มม.) ถึง 0.236 นิ้ว (6 มม.) |
วัสดุของบอร์ด |
CEM-3, FR-2, FR-4, High-Tg, HDI, อลูมิเนียม, ความถี่สูง, FPC, Rigid-Flex, Rogers ฯลฯ |
พื้นผิวเสร็จสิ้น |
OSP, HASL, แฟลชโกลด์, ENIG, นิ้วทอง ฯลฯ |
ประเภทวางบัดกรี |
มีสารตะกั่วหรือปราศจากสารตะกั่ว |
ความหนาของทองแดง |
0.5 ออนซ์ – 5 ออนซ์ |
กระบวนการประกอบ |
การบัดกรีแบบ Reflow, การบัดกรีแบบคลื่น, การบัดกรีแบบแมนนวล |
วิธีการตรวจสอบ |
การตรวจสอบด้วยแสงอัตโนมัติ (AOI), การเอ็กซ์เรย์, การตรวจสอบด้วยสายตา |
วิธีการทดสอบภายในองค์กร |
การทดสอบการทำงาน, การทดสอบโพรบ, การทดสอบอายุ, การทดสอบอุณหภูมิสูงและต่ำ |
เวลาตอบสนอง |
การสุ่มตัวอย่าง: 24 ชั่วโมงถึง 7 วัน, การทำงานโดยรวม: 10 - 30 วัน |
มาตรฐานการประกอบ PCB |
ISO9001:2015; ROHS, UL 94V0, IPC-610E คลาส ll |
บริการ EMS มูลค่าเพิ่ม Unixplore
● บริการเขียนโปรแกรม IC ล่วงหน้าพร้อมไฟล์ในรูปแบบ HEX, ELF และ BIN
● ฟิกซ์เจอร์ทดสอบฟังก์ชัน PCBA ของอินเวอร์เตอร์ในรถยนต์ที่ปรับแต่งตามความต้องการการทดสอบของลูกค้า
● บริการสร้างกล่อง รวมถึงการผลิตแม่พิมพ์กล่องพลาสติกและโลหะ และชิ้นส่วน
● การเคลือบแบบ Conformal รวมถึงการเคลือบแลคเกอร์แบบเลือกสรร การเติมอีพอกซีเรซิน
● ชุดสายไฟและชุดสายเคเบิล
● การประกอบผลิตภัณฑ์สำเร็จรูป รวมถึงกล่อง หน้าจอ สวิตช์เมมเบรน การติดฉลาก และกล่องแบบกำหนดเองหรือการบรรจุกล่องขายปลีก
● มีการทดสอบ PCBA จากบุคคลที่สามหลายรายการตามคำขอ
● ความช่วยเหลือด้านการรับรองผลิตภัณฑ์
ขั้นตอนการผลิต PCBA
-
1.การพิมพ์บัดกรีอัตโนมัติ
-
2.การพิมพ์บัดกรีเสร็จสิ้น
-
3.SMT เลือกและวาง
-
4.การเลือกและวาง SMT เสร็จสิ้น
-
5.พร้อมสำหรับการบัดกรีแบบรีโฟลว์
-
6.การบัดกรีแบบ reflow เสร็จสิ้น
-
7.พร้อมแล้วสำหรับเอโอไอ
-
8.กระบวนการตรวจสอบของ AOI
-
9.การจัดวางส่วนประกอบ THT
-
10.กระบวนการบัดกรีด้วยคลื่น
-
11.ประกอบ THT เสร็จแล้ว
-
12.การตรวจสอบ AOI สำหรับการประกอบ THT
-
13.การเขียนโปรแกรมไอซี
-
14.ทดสอบการทำงาน
-
15.ตรวจสอบ QC และซ่อมแซม
-
16.กระบวนการเคลือบตามมาตรฐาน PCBA
-
17.การบรรจุ ESD
-
18.พร้อมส่ง
บรรจุภัณฑ์
สำหรับ PCBA
สำหรับผลิตภัณฑ์สำเร็จรูป
