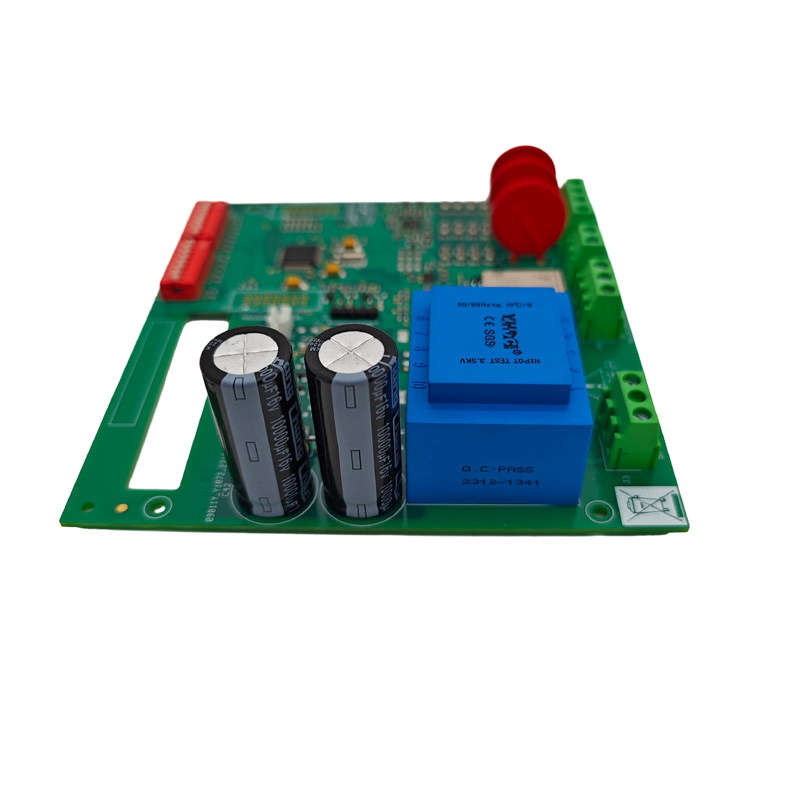

โซนาร์ตกปลา PCBA

ระบบโซนาร์ตกปลา (ตัวค้นหาปลา) เป็นส่วนประกอบอิเล็กทรอนิกส์หลักในอุปกรณ์ตรวจจับทางทะเล ซึ่งใช้กันอย่างแพร่หลายในการตกปลาเพื่อการพักผ่อนหย่อนใจ การตกปลาเชิงพาณิชย์ และการสำรวจใต้น้ำ ในฐานะผู้ให้บริการการผลิต PCBA มืออาชีพ เรานำเสนอโซลูชันแบบครบวงจรตั้งแต่การออกแบบไปจนถึงการประกอบผลิตภัณฑ์สำเร็จรูป เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางทะเลที่รุนแรงซึ่งมีลักษณะของสเปรย์เกลือ ความชื้นสูง และความผันผวนของอุณหภูมิที่รุนแรง

ชุดประกอบหลักสองชุดของ PCBA โซนาร์ตกปลา

ระบบโซนาร์ประกอบด้วยชุดอิเล็กทรอนิกส์สองชุด แต่ละชุดมีข้อกำหนด PCBA ที่แตกต่างกันอย่างชัดเจน:

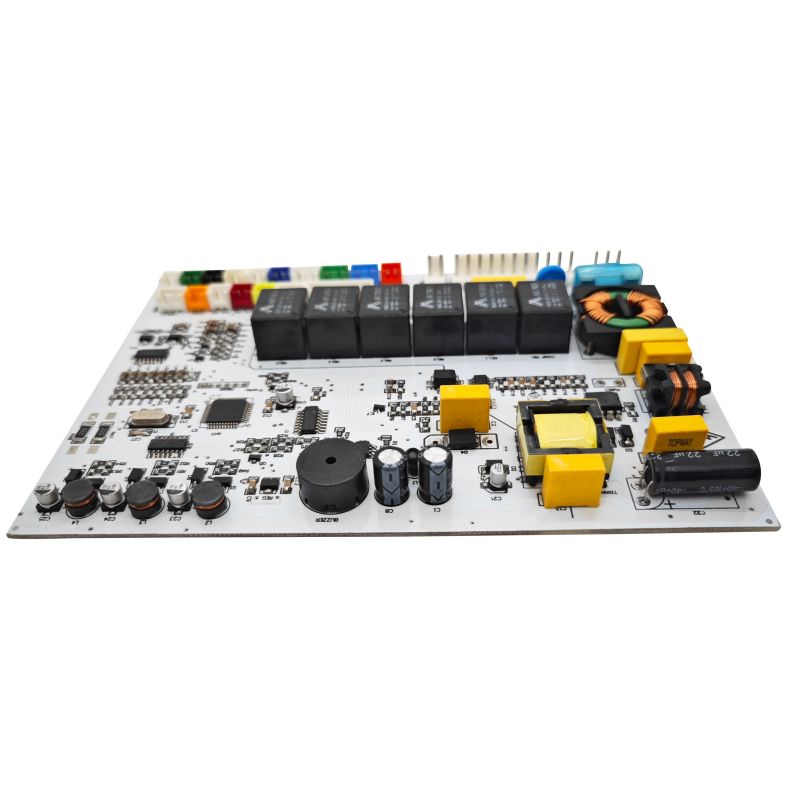

จอแสดงผล/โปรเซสเซอร์ PCBA

• การประมวลผลสัญญาณโซนาร์ – แปลงเสียงสะท้อนกลับเป็นภาพดิจิทัล

• บูรณาการระบบนำทาง GPS – รวมข้อมูลตำแหน่งเข้ากับการอ่านโซนาร์

• จอแสดงผลการขับขี่ - การควบคุมเอาต์พุต LCD หรือหน้าจอสัมผัส

• การโต้ตอบกับส่วนต่อประสานกับผู้ใช้ - ปุ่มอ่านหรืออินพุตแบบสัมผัส

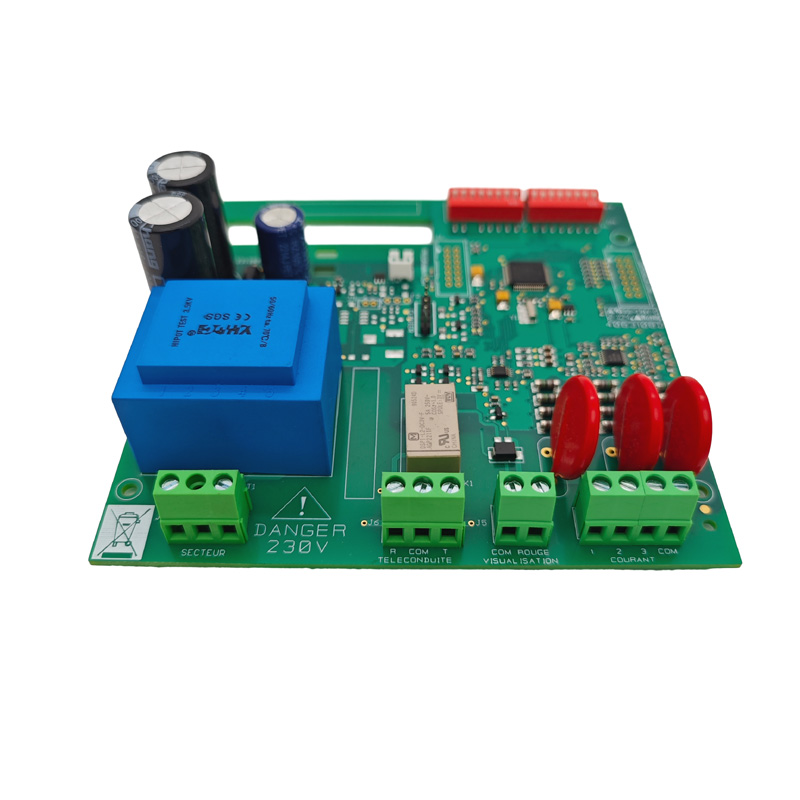

ทรานสดิวเซอร์ PCBA

1. การสร้างพัลส์ – สร้างการระเบิดแรงดันสูง (±40V ถึง ±100V) ที่ความถี่โซนาร์

2. การรับสัญญาณเสียงก้อง - การขยายและการปรับสัญญาณส่งคืนที่อ่อนแอ (ช่วงไมโครโวลต์)

3. การสลับการส่ง/รับ – สลับอย่างรวดเร็วระหว่างโหมดการส่งและรับ

4. การจับคู่อิมพีแดนซ์ – การจับคู่คุณลักษณะของสายเคเบิลและทรานสดิวเซอร์

แนวโน้มการผลิตสมัยใหม่: ปัจจุบันตัวแปลงสัญญาณการตกปลาระดับไฮเอนด์ใช้เทคโนโลยี SMT โดยมีเครื่องหยิบและวางที่ติดตั้งองค์ประกอบเพียโซอิเล็กทริกลงบน PCBA โดยตรง แทนที่การวางตำแหน่งคริสตัลเซรามิกแบบแมนนวลเพื่อเพิ่มความแม่นยำและลดต้นทุน

ข้อมูลจำเพาะทางเทคนิคหลัก

การกำหนดค่าที่มีอยู่

• ความถี่เดี่ยว, ลำแสงเดี่ยว: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• ความถี่คู่, ลำแสงเดี่ยว: 38/200 kHz หรือ 50/200 kHz (ทั่วไปสำหรับการตกปลา)

• พลังงานสูง: โครงสร้างเชิงพาณิชย์น้ำลึก 4 kW

ข้อมูลจำเพาะทางกายภาพของ PCBA

ข้อควรพิจารณาในการออกแบบที่สำคัญหกประการ

1. ความสมบูรณ์ของสัญญาณ – รับประกันความแม่นยำในการตรวจจับ

ความถี่โซนาร์มีตั้งแต่ 50 kHz ถึงมากกว่า 900 kHz เค้าโครง PCBA ส่งผลโดยตรงต่อช่วงการตรวจจับและความแม่นยำ:

• ค่าการติดตามที่ควบคุมอิมพีแดนซ์: 50Ω หรือ 75Ω โดยทั่วไปสำหรับสายทรานสดิวเซอร์

• ความยาวการติดตามที่ตรงกัน: สำหรับทรานสดิวเซอร์แบบ Phased Array การติดตามองค์ประกอบทั้งหมดต้องมีความยาวทางไฟฟ้าเท่ากัน

• วงแหวนป้องกัน: อินพุตอะนาล็อกที่ละเอียดอ่อนล้อมรอบพร้อมร่องรอยการต่อสายดินเพื่อป้องกันเสียงรบกวน

• กราวด์อะนาล็อก/ดิจิทัลแยกกัน: เชื่อมต่อที่จุดดาวเดียวใกล้กับกำลังไฟฟ้าเข้า

2. การป้องกันความชื้น – ปัจจัยด้านความน่าเชื่อถืออันดับ 1

สภาพแวดล้อมทางทะเลทำให้ PCBA สัมผัสกับละอองเกลือ การควบแน่น และการแช่โดยตรง การเคลือบตามแบบไม่สามารถต่อรองได้:

เป้าหมายการจัดอันดับ IP:

• หน่วยแสดงผล: ขั้นต่ำ IP65 (กันฝุ่น กันละอองน้ำ)

• ชุดทรานสดิวเซอร์: ขั้นต่ำ IP68 (กันน้ำได้ลึกถึง 1 ม.+)

3. การสลับการส่ง/รับ (T/R) – การปกป้องตัวรับสัญญาณที่ละเอียดอ่อน

โซนาร์ทรานสดิวเซอร์ไม่สามารถส่งและรับพร้อมกันได้ PCBA ต้องมีสวิตช์ T/R ที่ป้องกันเครื่องขยายสัญญาณรบกวนต่ำ (LNA) ที่ละเอียดอ่อนจากพัลส์ส่งสัญญาณไฟฟ้าแรงสูง:

• การป้องกันสามชั้น: วงจรชอปเปอร์ + การหนีบแรงดันไฟฟ้า + ความต้านทานแบบอนุกรม

• เวลาตอบสนอง: <10μs (ความลึก 1 ฟุตในน้ำตื้น = 2μs ไปกลับ)

• ระดับการป้องกันตัวรับ: อยู่รอดถึงจุดสูงสุด ±100V บนอินพุต ±5V

4. การออกแบบเพาเวอร์แอมป์

เพิ่มสัญญาณระดับลอจิกของ MCU (5V) เป็นแรงดันไฟฟ้าที่จำเป็นในการขับเคลื่อนทรานสดิวเซอร์:

5. ห่วงโซ่ตัวรับ - การขยายและการกรอง

เสียงสะท้อนกลับอ่อนมาก (มิลลิโวลต์หรือไมโครโวลต์) ห่วงโซ่ตัวรับต้องการอัตราขยายสูงและมีสัญญาณรบกวนต่ำ:

6. การออกแบบพาวเวอร์ซัพพลาย

สร้างรางแรงดันไฟฟ้าสะอาดหลายรางจากอินพุตแบตเตอรี่ทางทะเล 12V เดียว:

คำแนะนำ: ใช้ตัวควบคุมสวิตช์แยกต่างหากสำหรับรางดิจิทัลและแอนะล็อก ใช้ LDO หลังจากสลับตัวแปลงเพื่อให้ได้พลังงานที่สะอาดที่สุดไปยังห่วงโซ่ตัวรับ

กฎความน่าเชื่อถือของเค้าโครง PCBA

คู่มือการเลือกวัสดุ

ข้อกำหนดการทดสอบการผลิต

คุณสมบัติด้านสิ่งแวดล้อม (มาตรฐานผลิตภัณฑ์เชิงพาณิชย์)

คำถามที่พบบ่อย

คำถามที่ 1: FR4 แบบแข็งหรือ PCB แบบยืดหยุ่นสำหรับการประกอบทรานสดิวเซอร์

ทั้งสองใช้งานได้ ตัวเลือกส่งผลต่อประสิทธิภาพและความน่าเชื่อถือ:

• Rigid FR4: ดีที่สุดสำหรับทรานสดิวเซอร์แบบองค์ประกอบเดียวแบบธรรมดา การออกแบบความถี่ต่ำ (50-83 kHz) ต้นทุนที่ต่ำกว่า การผลิตที่ง่ายกว่า แต่ไม่สอดคล้องกับรูปทรงตัวถังโค้ง

• PCB ที่ยืดหยุ่น: ดีที่สุดสำหรับ Phased Array, ความถี่สูง (200 kHz+), การออกแบบตัวเครื่องแบบโค้ง สอดคล้องกับรูปทรงที่ซับซ้อน ลดขนาดตัวเสื้อ แต่ต้นทุนสูงกว่า

แนวโน้มอุตสาหกรรม: ขณะนี้เครื่องหาปลาระดับพรีเมียมใช้ PCBA ที่ยืดหยุ่นพร้อมองค์ประกอบเพียโซอิเล็กทริก SMT ช่วยให้วางตำแหน่งที่แม่นยำขององค์ประกอบทรานสดิวเซอร์ขนาดเล็กหลายสิบชิ้นในอาร์เรย์โค้งหรือเชิงเส้นเพื่อสร้างรูปร่างลำแสงโซนาร์

Q2: จะป้องกันปรีแอมป์ตัวรับจากพัลส์ส่งไฟฟ้าแรงสูงได้อย่างไร?

ใช้รูปแบบการป้องกันสามชั้น:

1. วงจรชอปเปอร์: MOSFET แบบ Back-to-Back หรือไดโอด PIN ตามลำดับพร้อมกับอินพุตตัวรับ – ปิดระหว่างการส่งสัญญาณ

2. การหนีบแรงดันไฟฟ้า: ไดโอด Schottky หรือ Zener แบบ Back-to-back จะหนีบไว้ที่ ±5V หรือ ±10V

3. ความต้านทานอนุกรม: ตัวต้านทาน 100Ω ถึง 1kΩ ระหว่างสวิตช์ T/R และอินพุต LNA จำกัดกระแสไฟระหว่างสภาวะความผิดปกติ

คำถามที่ 3: อะไรเป็นสาเหตุของสัญญาณโซนาร์ที่ไม่ต่อเนื่องหรือเสียงโกสต์เอคโค่

มักจะตรวจสอบย้อนกลับได้จากการออกแบบ PCBA หรือข้อบกพร่องในการประกอบ:

1. ความชื้นซึมเข้าที่ขั้วต่อ → เติมจุดเชื่อมต่อขั้วต่อ ใช้ขั้วต่อแบบปิดผนึก

2. ข้อต่อบัดกรีร้าวบนองค์ประกอบ SMT → ใช้ PCB ที่ยืดหยุ่น เติมอีพ็อกซี่ด้านล่าง

3. การแยกตัวบนรางไฟฟ้าไม่เพียงพอ → เพิ่มตัวเก็บประจุขนาดใหญ่ 1,000μF แยกการแยกตัว 100μF+100nF สำหรับราง LNA

4. การปรับแต่งตัวกรองแบนด์พาสไม่ดี → ใช้ส่วนประกอบที่ยอมรับได้ 1% ตรวจสอบกับตัววิเคราะห์เครือข่าย

ทำไมถึงเลือกพวกเรา - ความแม่นยำที่ตรงกับข้อกำหนด PCBA ของโซนาร์ตกปลา

เราได้สร้างความสามารถของเราโดยเฉพาะเพื่อจัดการกับความท้าทายเฉพาะของการผลิตอุปกรณ์อิเล็กทรอนิกส์ทางทะเล:

1. กระบวนการป้องกันความชื้นแบบสมบูรณ์

การกัดกร่อนของสเปรย์เกลือและความชื้นถือเป็นความท้าทายหลักในสภาพแวดล้อมทางทะเล เรานำเสนอตัวเลือกการเคลือบอะคริลิก ซิลิโคน และยูรีเทน พร้อมการพ่นแบบเลือกสรร (การหลีกเลี่ยงบริเวณขั้วต่ออย่างแม่นยำ) และตัวติดตามฟลูออเรสเซนต์ UV เพื่อการตรวจสอบที่ง่ายดาย – เป็นไปตามข้อกำหนดการป้องกัน IP68 สำหรับชุดทรานสดิวเซอร์

2. ความสามารถในการผลิต PCB และ Rigid-Flex ที่ยืดหยุ่น

ทรานสดิวเซอร์ตกปลาระดับไฮเอนด์ใช้โซลูชันองค์ประกอบเพียโซอิเล็กทริก PCB + SMT ที่ยืดหยุ่นมากขึ้นเรื่อยๆ เรารองรับการผลิต PCB ที่ยืดหยุ่น (โพลิอิไมด์/PET) และการผลิตบอร์ดแบบแข็ง ช่วยให้วางตำแหน่งอาเรย์ได้อย่างแม่นยำ เข้ากันได้กับโครงสร้างส่วนโค้ง และลดขนาดโดยรวมลง

3. บริการครบวงจรแบบครบวงจร – ลดค่าใช้จ่ายในการประสานงาน

ตั้งแต่การผลิต PCB → การจัดหาส่วนประกอบ → การประกอบ SMT/DIP → การเขียนโปรแกรม → การทดสอบการทำงาน → การเคลือบตามข้อกำหนด → การประกอบชุดสายไฟ → การประกอบผลิตภัณฑ์สำเร็จรูป กระบวนการทั้งหมดจะเสร็จสิ้นภายในบริษัท ซึ่งจะช่วยลดต้นทุนการประสานงานของผู้จำหน่ายหลายรายและความเสี่ยงด้านคุณภาพ

4. ความสามารถในการทดสอบและการตรวจสอบที่ครอบคลุม

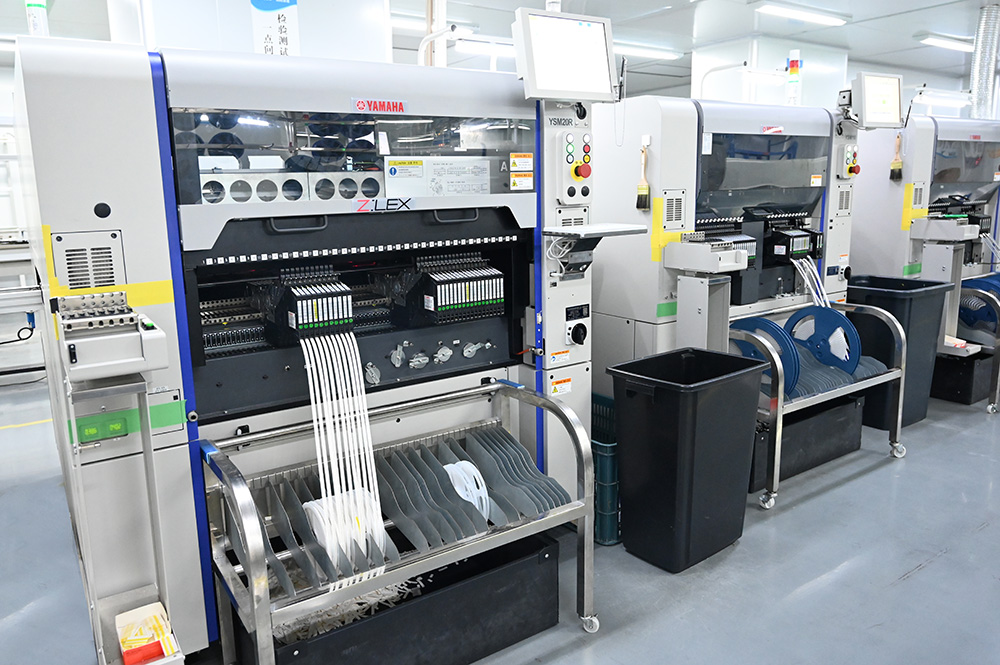

ด้วยห้องทดสอบอายุ 2 ห้อง ห้องทดสอบอุณหภูมิสูง/ต่ำ 2 ห้อง และเครื่องมือทดสอบระดับมืออาชีพที่หลากหลาย เราจึงสามารถดำเนินการ:

• การทดสอบในวงจร (ICT)

• การทดสอบการหมุนเวียนด้วยความร้อน (-40°C ถึง +85°C)

• การทดสอบสเปรย์เกลือ

• การทดสอบการกระแทกของอุณหภูมิ

• การทดสอบการทำงาน (รวมถึงการตรวจสอบการสลับ T/R การทดสอบพื้นเสียง)

5. การสนับสนุนระดับเสียงที่ยืดหยุ่น

กำลังการผลิต PCBA ต่อปีเกิน 1.5 ล้านหน่วย ในขณะที่รองรับการดำเนินการนำร่องปริมาณน้อยโดยไม่มีขั้นต่ำ การเปลี่ยนจากการตรวจสอบต้นแบบไปสู่การผลิตจำนวนมากได้อย่างราบรื่น

คุณสมบัติของเรา

• ก่อตั้ง: พ.ศ. 2554

• พื้นที่โรงงาน: 3,000+ ตร.ม

• วิศวกรฝ่ายวิจัยและพัฒนา: 20

• สายการผลิต SMT: 6

• สายการประกอบกรมทรัพย์สินทางปัญญา: 4

• สายการประกอบผลิตภัณฑ์สำเร็จรูป: 2

• ระบบคุณภาพ: ได้รับการรับรองมาตรฐาน ISO 9001:2015, เป็นไปตามมาตรฐาน IPC-610E

• ตลาดส่งออก: อเมริกาเหนือ อเมริกาใต้ ยุโรป เอเชีย โอเชียเนีย
