วิธีเลือกโรงงาน PCBA สำหรับการควบคุมอุณหภูมิ - คู่มือผู้ซื้อด้านเทคนิค
ทำไมโรงงานจึงมีความสำคัญมากกว่าการออกแบบ

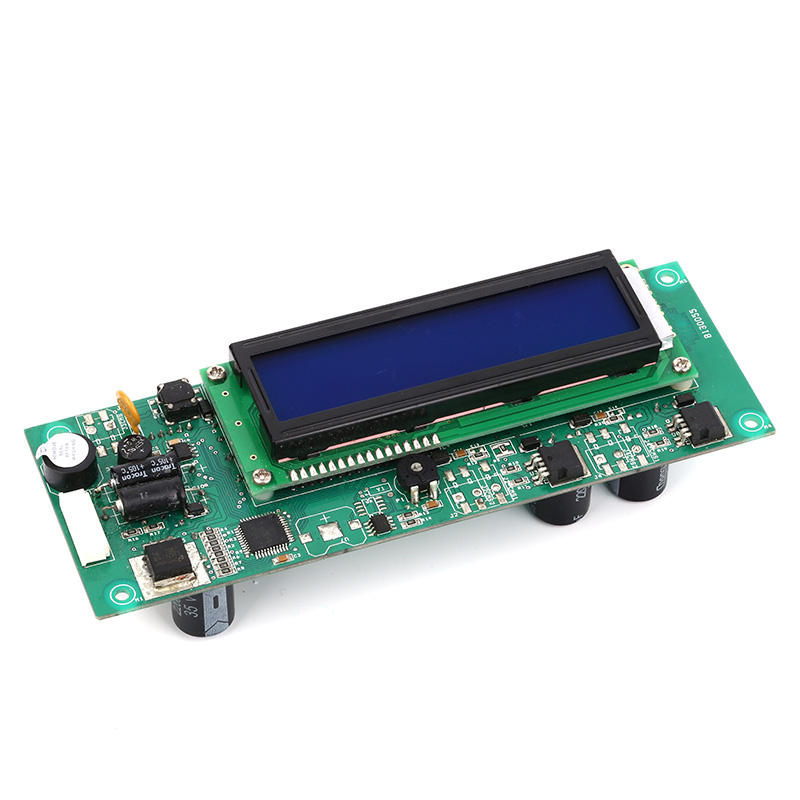

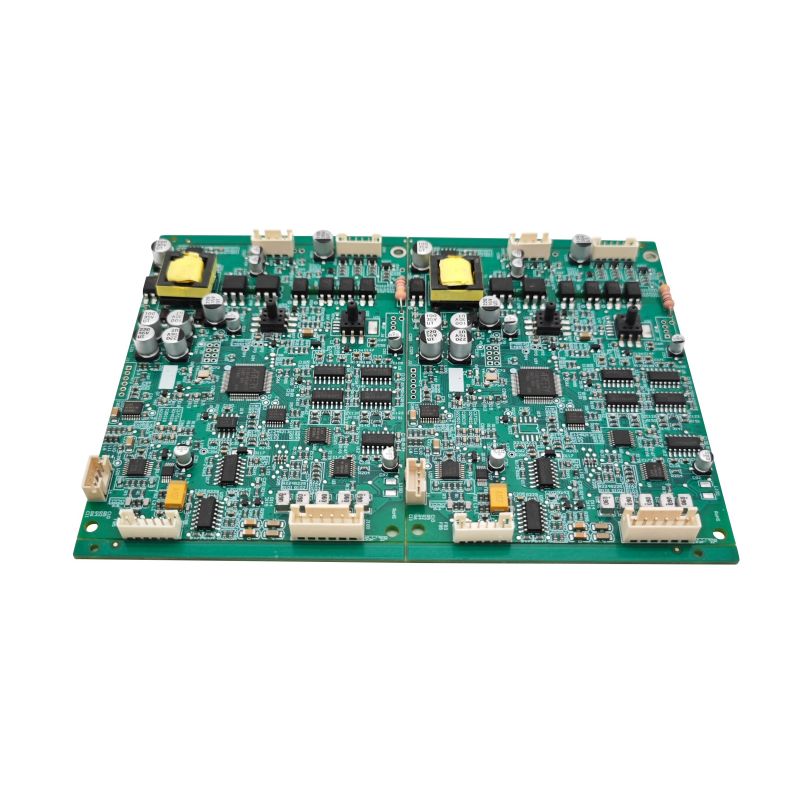

เยี่ยมมากเครื่องควบคุมอุณหภูมิ PCBAการออกแบบบนกระดาษล้มเหลวหากการประกอบมีข้อต่อบัดกรีเย็น การจัดวางส่วนประกอบไม่ถูกต้อง หรือการจัดการระบายความร้อนไม่ดี โรงงานควบคุม:
- คุณภาพการบัดกรีและโปรไฟล์การรีโฟลว์
- ป้องกัน ESD ระหว่างการประกอบ
- การตรวจสอบย้อนกลับการจัดหาส่วนประกอบ
- ความครอบคลุมการทดสอบไฟฟ้า (ICT, FCT)
- การคัดกรองความเครียดจากการเบิร์นอินและสิ่งแวดล้อม
เลือกไม่ดี และอัตราความล้มเหลวของภาคสนามสามารถเพิ่มขึ้นจาก 0.2% เป็น 5% หรือสูงกว่า
8 เกณฑ์การประเมินที่สำคัญสำหรับโรงงาน PCBA ควบคุมอุณหภูมิ
1. การรับรองและการตรวจสอบ
ใบรับรองเหตุใดจึงสำคัญISO 9001:2025ระบบการจัดการคุณภาพขั้นพื้นฐาน IATF 16949จำเป็นสำหรับตัวควบคุมความร้อนในยานยนต์ISO 13485การควบคุมอุณหภูมิอุปกรณ์ทางการแพทย์ PCBAIPC-A-610 คลาส 2 หรือ 3 การยอมรับส่วนประกอบอิเล็กทรอนิกส์การปฏิบัติตาม UL / CEความปลอดภัยสำหรับผลิตภัณฑ์ขั้นสุดท้าย
ธงแดง:โรงงานอ้างว่า "เป็นไปตามมาตรฐาน ISO" แต่ไม่สามารถแสดงใบรับรองที่ถูกต้องได้
2. ความสามารถในการทดสอบภายในองค์กร
ร้ายแรงเครื่องควบคุมอุณหภูมิ PCBAโรงงานไม่มีการทดสอบจากภายนอก มองหา:
- AOI (การตรวจสอบด้วยแสงอัตโนมัติ)-- 100% ของบอร์ด
- ICT (การทดสอบในวงจร)--ตรวจสอบตัวต้านทาน แคป กางเกงขาสั้น
- FCT (การทดสอบวงจรการทำงาน)--จำลองอินพุตเซ็นเซอร์ ตรวจสอบเอาต์พุตรีเลย์/SSR
- เตาเผาแบบเบิร์นอิน-- 48 ชม. ที่ 50°C พร้อมการหมุนเวียนโหลด
- การตรวจเอ็กซ์เรย์- สำหรับ BGA หรือข้อต่อประสานที่ซ่อนอยู่
3. การจัดหาส่วนประกอบและการตรวจสอบย้อนกลับ
ขอนโยบายที่เป็นลายลักษณ์อักษรเกี่ยวกับ:
- ผู้จัดจำหน่ายที่ได้รับอนุญาตเท่านั้น(DigiKey, Mouser, Arrow หรือสิ่งที่เทียบเท่าในเครื่อง)
- การตรวจสอบย้อนกลับเป็นชุด-- หมายเลขซีเรียล PCBA แต่ละรายการเชื่อมโยงกับรหัสวันที่ของส่วนประกอบ
- การตรวจจับของปลอม-- การตรวจสอบด้วยสายตา การเอ็กซ์เรย์ และการตรวจสอบความถูกต้องทางไฟฟ้า
หากไม่มีการตรวจสอบย้อนกลับ ตัวเก็บประจุปลอมเพียงตัวเดียวก็สามารถทำลายขั้นตอนการผลิตทั้งหมดได้
4. การสนับสนุนด้านวิศวกรรมและการทบทวน DFM
ทางโรงงานควรจัดให้มีการออกแบบเพื่อการผลิต (DFM)รายงานก่อนที่จะเสนอราคา ซึ่งรวมถึง:
- หน้ากากประสานและความชัดเจนของซิลค์สกรีน
- ระยะห่างส่วนประกอบสำหรับตำแหน่งอัตโนมัติ
- ระบายความร้อนบนร่องรอยพลังงาน
- การเข้าถึงจุดทดสอบสำหรับการแข่งขัน FCT
มาตรฐานของเรา:มีการทำซ้ำ DFM อย่างน้อย 3 ครั้งรวมอยู่ใน NPI (การแนะนำผลิตภัณฑ์ใหม่)
5. เส้นทางการผลิตต้นแบบสู่ปริมาณมาก
PhaseQuantityระยะเวลานำทั่วไปตัวอย่างทางวิศวกรรม5--20 ชิ้น5--7 วันนำร่องทำงาน50--200 ชิ้น10--12 วันการผลิตในปริมาณต่ำ500--2,000 ชิ้น15--20 วันปริมาณสูง (ต่อเดือน)5,000+ ชิ้น25--30 วัน
หลีกเลี่ยงโรงงานที่ไม่สามารถผลิตต้นแบบได้โดยไม่เรียกเก็บค่าธรรมเนียม NRE จำนวนมาก
6. การทดสอบการปั่นจักรยานด้วยความร้อนและความเครียดด้านสิ่งแวดล้อม
สำหรับเครื่องควบคุมอุณหภูมิ PCBAที่ใช้ในเครื่องทำความเย็น เตาอบ หรืออุปกรณ์กลางแจ้ง ให้ตรวจสอบว่าโรงงานมี
- ห้องอุณหภูมิ(-40°ซ ถึง +125°ซ)
- ห้องความชื้น(0--95% RH)
- ความสามารถในการช็อกความร้อน(ทางอากาศสู่อากาศ การถ่ายโอน 10 วินาที)
ขอรายงานการทดสอบจากผลิตภัณฑ์ที่คล้ายกันก่อนหน้านี้
7. การสื่อสารและความโปร่งใส
ในระหว่างขั้นตอนการเสนอราคา ให้ถามคำถามสามข้อ:
1. "อัตราผลตอบแทนโดยทั่วไปของคุณสำหรับ SMT สองด้านคือเท่าใด" (คำตอบที่ดี: >98.5%)
2. "ฉันขอดูตัวอย่างรายงาน DFM จากลูกค้าคนก่อนได้ไหม"
3. "ใครเป็นคนจัดการข้อร้องเรียนด้านคุณภาพของลูกค้า -- และกระบวนการรายงาน 8D ของคุณคืออะไร"
คำตอบที่ช้าหรือคลุมเครือบ่งบอกถึงปัญหาในอนาคต
8. ที่ตั้งและโลจิสติกส์
- ท้องถิ่นและนอกชายฝั่ง:โรงงานในประเทศทำให้การสื่อสารง่ายขึ้นแต่มีค่าใช้จ่ายเพิ่มขึ้น 30--50% นอกชายฝั่งจำเป็นต้องมีข้อตกลงการควบคุมคุณภาพที่ชัดเจน
- การส่งมอบเทียบกับแบบครบวงจร:Turnkey (โรงงานซื้อส่วนประกอบ) ช่วยประหยัดความพยายามในการจัดซื้อ การส่งมอบ (คุณจัดหาชิ้นส่วน) ช่วยให้คุณสามารถควบคุมแบรนด์ส่วนประกอบได้
สำหรับภารกิจที่สำคัญเครื่องควบคุมอุณหภูมิ PCBAเราขอแนะนำแบบครบวงจรที่มีรายชื่อผู้จำหน่ายที่ได้รับอนุมัติ (AVL) ที่ลงนามในสัญญา
พารามิเตอร์ทางเทคนิคที่ต้องแชร์เมื่อขอใบเสนอราคา
เพื่อให้ได้ราคาที่ถูกต้อง โปรดจัดเตรียมตารางนี้ให้กับโรงงานผู้สมัครทุกแห่ง:
พารามิเตอร์ความต้องการของคุณ (ตัวอย่าง)ขนาด PCB120 x 90 มม., 1.6 มม. FR-4จำนวนเลเยอร์2 ชั้นหรือ 4 ชั้นจำนวนส่วนประกอบ SMT~85 (รวมพาสซีฟ 0603)ส่วนประกอบทะลุผ่านรู4 (ขั้วต่อสกรู, รีเลย์)จุดทดสอบที่ต้องการ12 (สำหรับ FCT)ปริมาตรรายปี10,000 ยูนิตการเคลือบตามแบบมี -- อะคริลิก ทั้งสองด้าน สภาพแวดล้อมการทำงาน -20°C ถึง +75°C ความชื้น 90%
PCBA ควบคุมอุณหภูมิ -- คำถามที่พบบ่อยในการเลือกโรงงาน
คำถามที่พบบ่อย 1 -- ราคาที่เหมาะสมสำหรับ PCBA ตัวควบคุมอุณหภูมิ (เฉพาะชุดประกอบ ไม่มีกล่องหุ้ม) คือเท่าไร?

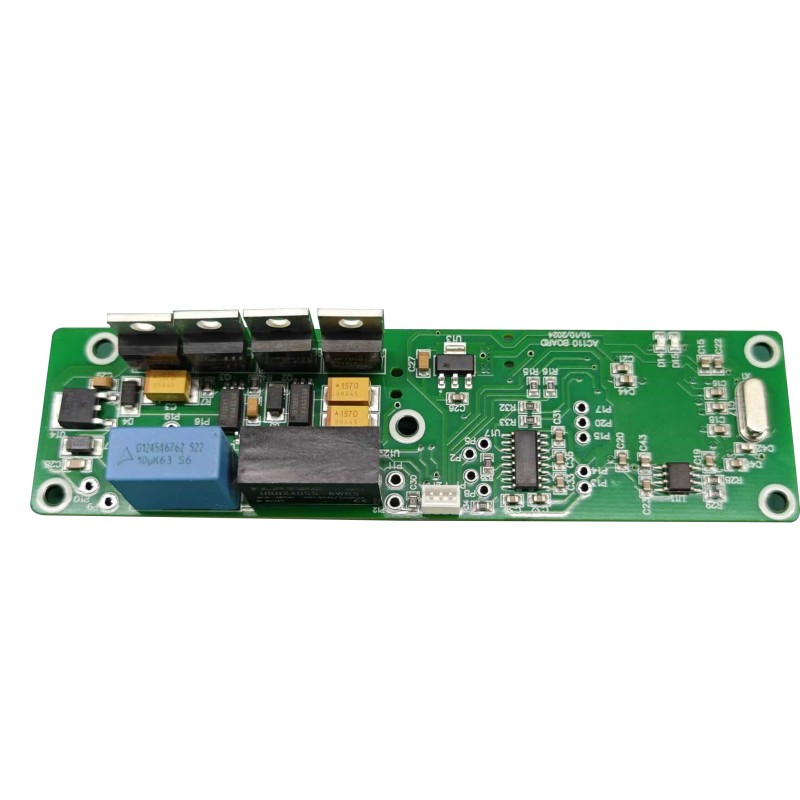

คำตอบ:สำหรับแบบมาตรฐาน 2 ชั้นเครื่องควบคุมอุณหภูมิ PCBAด้วยส่วนประกอบ SMD 60--100 ชิ้น (รวมถึงไมโครคอนโทรลเลอร์ รีเลย์ และเทอร์มินัลบล็อก) ราคาการประกอบจะแบ่งออกเป็นดังนี้:
- ต้นแบบ (1--10 ชิ้น):$25--$60 ต่อบอร์ด (รวมลายฉลุและการตั้งค่า)
- ชุดเล็ก (100--500 ชิ้น):$8--$15 ต่อกระดาน
- ปริมาณปานกลาง (1,000--5,000 ชิ้น):$4.50--$7.00 ต่อกระดาน
- ปริมาณมาก (10,000+ ชิ้น):$2.80--$4.50 ต่อกระดาน
ราคาเหล่านี้ถือว่าประกอบแบบครบวงจร (โรงงานจัดหาส่วนประกอบแบบพาสซีฟทั้งหมด) เพิ่ม $1.50--$3.00 ต่อบอร์ดสำหรับการทดสอบ ICT + FCT 100% เพิ่ม 2.00 เหรียญสหรัฐต่อบอร์ดสำหรับการเคลือบคอนฟอร์เมอร์ การเสนอราคาใดๆ ที่ต่ำกว่าช่วงเหล่านี้อย่างมากอาจใช้ส่วนประกอบที่ไม่ใช่ของแท้หรือข้ามการทดสอบทางไฟฟ้า
คำถามที่พบบ่อย 2 -- ฉันจะตรวจสอบระดับคุณภาพที่แท้จริงของโรงงานก่อนทำการสั่งซื้อจำนวนมากได้อย่างไร
คำตอบ:ใช้กฎ "3-40-400" ก่อนตัดสินใจทำเครื่องควบคุมอุณหภูมิ PCBAโรงงาน:
- 3 ตัวอย่าง:ดำเนินการทดสอบการทำงานของคุณเองบนบอร์ดตัวอย่างทางวิศวกรรม 3 ชุด วัดความแม่นยำในการอ่านอุณหภูมิ (±0.5°C?) และจับเวลาการสลับรีเลย์
- 40 ยูนิต (วิ่งนำร่อง):สั่งประกอบ PCBA จำนวน 40 ชิ้น ดำเนินการหมุนเวียนความร้อนแบบเร่ง (10 รอบ ตั้งแต่ -20°C ถึง +70°C) วัดอัตราความล้มเหลว - ยอมรับได้คือ ≤ 2 บอร์ดล้มเหลว (5%)
- 400 คัน (ล็อตการผลิตครั้งแรก):หลังจากนักบินผ่านแล้ว ให้สั่ง 400 หน่วย ใช้การสุ่มตัวอย่างทางสถิติ (AQL 0.65 สำหรับข้อบกพร่องหลัก 1.5 สำหรับข้อบกพร่องเล็กน้อย) ตรวจสอบทุกๆ บอร์ดที่ 20 เพื่อดูคุณภาพรอยต่อประสานภายใต้การขยาย
โรงงานแห่งหนึ่งที่ปฏิเสธการดำเนินการนำร่องโดยได้รับค่าจ้างจำนวน 40 ยูนิต กำลังปกปิดความไม่สอดคล้องกันของกระบวนการ เดินจากไป.
คำถามที่พบบ่อย 3 - โรงงาน PCBA ของเครื่องควบคุมอุณหภูมิควรมีการรับประกันและความรับผิดอะไรบ้าง
คำตอบ:มืออาชีพเครื่องควบคุมอุณหภูมิ PCBAโรงงานให้:
- รับประกันผลงาน 1 ปี-- ครอบคลุมถึงความล้มเหลวของข้อต่อบัดกรี แผ่นอิเล็กโทรดที่ยกขึ้น การวางส่วนประกอบที่ไม่ถูกต้อง
- รับประกันส่วนประกอบ 90 วัน-- หากพวกเขาจัดหาชิ้นส่วน พวกเขาจะแทนที่บอร์ด DOA (เสียเมื่อมาถึง) เนื่องจากข้อบกพร่องของส่วนประกอบ หลังจาก 90 วัน การรับประกันส่วนประกอบจะเป็นไปตามนโยบายของผู้ผลิตเดิม (โดยทั่วไปคือ 1--3 ปี)
- ขีดจำกัดความรับผิด-- สัญญามาตรฐานจำกัดความรับผิดต่อมูลค่าใบแจ้งหนี้ของ PCBA สำหรับการใช้งานที่มีภารกิจสำคัญ (การช่วยชีวิตทางการแพทย์ เครื่องบิน) ให้เจรจาข้อตกลงคุณภาพแยกต่างหากที่มีความรับผิดสูงกว่า
รับเงื่อนไขการรับประกันเป็นลายลักษณ์อักษรเสมอก่อนวางเงินมัดจำ โรงงานที่มีชื่อเสียงจะมีส่วนคุณภาพอยู่ในใบแจ้งหนี้ Proforma หลีกเลี่ยงโรงงานใดๆ ที่ระบุว่า "ไม่มีการรับประกันสำหรับบอร์ดที่ประกอบแล้ว" -- นั่นคือการตัดสิทธิ์ทันที
ธงแดงที่ควรหลีกเลี่ยงทันที
| ธงแดง | ทำไมจึงเป็นอันตราย |
|---|---|
| "เราไม่ต้องการไฟล์ Gerber ของคุณ" | ไม่สามารถดำเนินการ DFM ได้ -- มีความเสี่ยงสูงที่จะเกิดข้อผิดพลาดในการประกอบ |
| "การทดสอบมีค่าใช้จ่ายเพิ่มเติม" | บ่งชี้ว่าไม่มีความสามารถ FCT ภายในองค์กร |
| "เราใช้ชิ้นส่วนที่เทียบเท่า" (โดยไม่ได้รับการอนุมัติจากแบรนด์) | ส่วนประกอบอาจเป็นของปลอมหรือผิดข้อกำหนด |
| "สั่งขั้นต่ำ 5,000 ชิ้น สำหรับต้นแบบ" | ไม่เต็มใจที่จะสนับสนุน NPI - วัฒนธรรมทางวิศวกรรมที่ไม่ดี |
| ไม่มีนโยบายการคืนสินค้าสำหรับชุดประกอบที่ชำรุด | เปลี่ยนความเสี่ยงทั้งหมดให้กับคุณ |
คำแนะนำขั้นสุดท้าย -- ขั้นตอนการคัดเลือก 5 ขั้นตอน
1. รายชื่อโรงงาน 3--5 แห่งโดยใช้ตัวกรองการรับรองและความสามารถในการทดสอบด้านบน
2. ส่งชุดข้อมูลทางเทคนิคชุดเดียวกัน(Gerbers, BOM, การเขียนแบบประกอบ) ให้กับทุกคน
3. เปรียบเทียบรายงาน DFM--โรงงานที่พบปัญหาเพิ่มเติมจะละเอียดที่สุด
4. สั่งซื้อต้นแบบ 10 รายการจากผู้สมัครที่ดีที่สุดสองคน-- ทดสอบแบบเทียบเคียงในระบบของคุณ
5. ดำเนินการนักบิน 40 หน่วยจากผู้ชนะก่อนที่จะทำปริมาณประจำปี
A เครื่องควบคุมอุณหภูมิ PCBAโรงงานที่ผ่านกระบวนการนี้จะให้คุณภาพที่สม่ำเสมอตลอดหลายปี ไม่ใช่เป็นเดือน
