ขั้นตอนการผลิตปืนนวด PCBA คืออะไร: คู่มือการผลิต 20 ปี

การผลิต PCBA ของปืนนวดต้องการการจัดการกระแสสูง การควบคุมมอเตอร์แบบไร้แปรงถ่าน และความปลอดภัยของผู้ใช้ หลังจากสองทศวรรษของการผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับขับเคลื่อนมอเตอร์ ฉันได้เห็นการออกแบบที่มีความร้อนมากเกินไป ความเร็วลดลงภายใต้ภาระหนัก หรือก่อให้เกิดอันตรายต่อแบตเตอรี่ กระบวนการทีละขั้นตอนนี้ครอบคลุมขั้นตอนการผลิตทั้งหมดตั้งแต่การเลือกส่วนประกอบไปจนถึงการทดสอบขั้นสุดท้าย

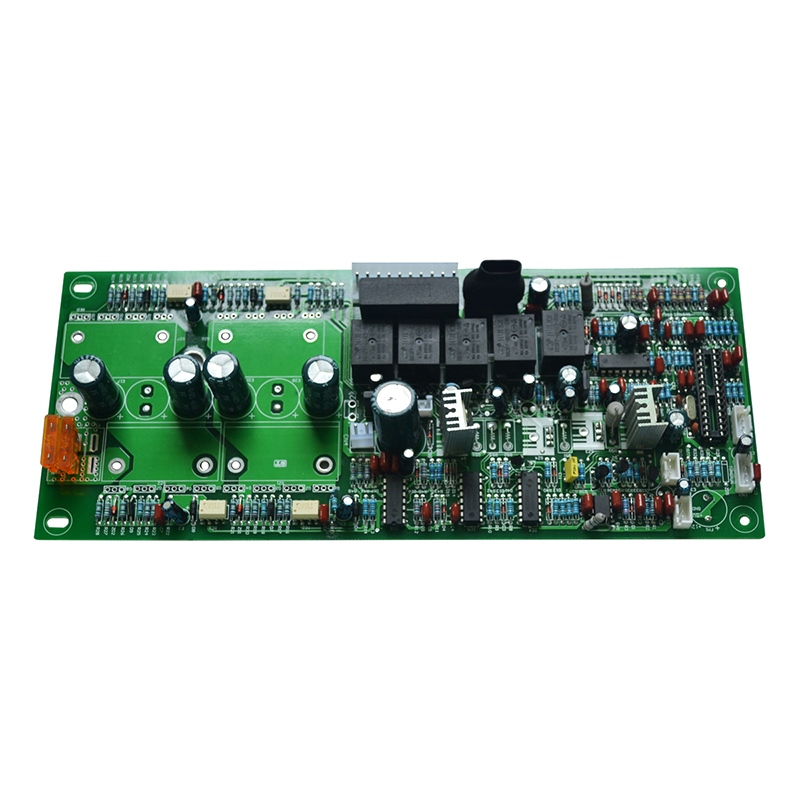

ขั้นตอนการผลิตมาตรฐานสำหรับปืนนวด PCBA

PCBA ของปืนนวดทุกอันมีลำดับ 9 ขั้นตอน การข้ามขั้นตอนใดๆ จะทำให้อัตราความล้มเหลวของฟิลด์เพิ่มขึ้น

ขั้นตอนที่ 1 – การจัดหาชิ้นส่วนและการตรวจสอบขาเข้า

การทดสอบ: ตัวอย่าง MOSFET 50 ตัวจากแต่ละล็อต วัด Rds(on) ที่อุณหภูมิ 25°C และ 80°C ปฏิเสธล็อตที่เกิน 7 mΩ ที่อุณหภูมิสูง

ขั้นตอนที่ 2 - บัดกรีวางลายฉลุและการพิมพ์

สำคัญ: ใช้สเตนซิลแบบขั้น – หนา 0.12 มม. ใต้ MOSFET, 0.10 มม. ใต้ MCU และเซ็นเซอร์ ความหนาเพียงอย่างเดียวทำให้เกิดการเปิดหรือสะพาน

ขั้นตอนที่ 3 - การประกอบ SMT และ Reflow

• ลำดับการจัดวาง: เซ็นเซอร์ฮอลล์ → พาสซีฟ → MOSFET → MCU → ตัวเชื่อมต่อ
• โปรไฟล์ Reflow: สูงสุด 245°C เป็นเวลา 10 วินาที (ไร้สารตะกั่ว)
• บรรยากาศไนโตรเจน – จำเป็นสำหรับแพ็คเกจ QFN (MCU, ตัวขับเกต)
• การตรวจเอ็กซเรย์ – จำเป็นสำหรับการตรวจสอบช่องว่างใต้แผ่น MOSFET (ช่องว่าง < 20%)

ขั้นตอนที่ 4 - การบัดกรีแบบเลือกสรรสำหรับส่วนประกอบที่มีรูทะลุ

ปืนนวด PCBA มักต้องการชิ้นส่วนผ่านรูเพื่อความแข็งแรงทางกล:

อย่าเปลี่ยนชิ้นส่วนผ่านรู ตัวพลาสติกของพวกมันละลายในเตาอบที่อุณหภูมิ 245°C

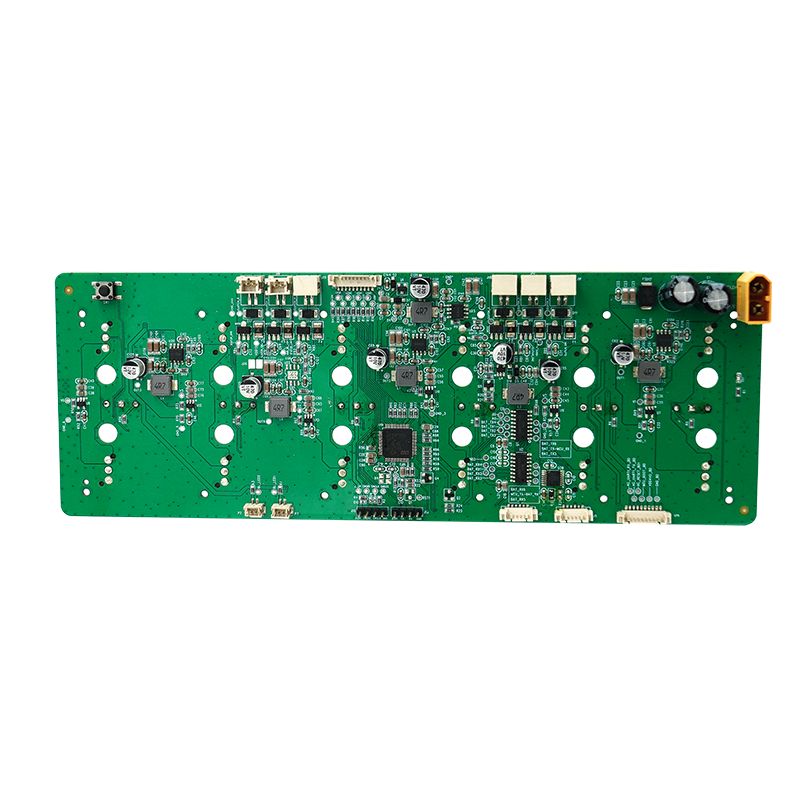

การออกแบบวงจรขับมอเตอร์สำหรับปืนนวด PCBA

ส่วนขับเคลื่อนมอเตอร์จะกำหนดการจัดการกระแสไฟที่แผงและเวลาการทำงานของแบตเตอรี่

มอเตอร์ขับเคลื่อน DC แบบไร้แปรงถ่านสามเฟส (BLDC)

การออกแบบการระบายความร้อน: MOSFET แต่ละตัวจะกระจายกระแสไฟสูงสุด 2W ที่ 20A ใช้จุดระบายความร้อน (9 ต่อ MOSFET) โดยเชื่อมต่อกับการเททองแดงด้านล่าง (ขั้นต่ำ 2 ออนซ์)

การจัดการพลังงานสำหรับแบตเตอรี่และการชาร์จไฟ

ความปลอดภัยขั้นวิกฤต: ใช้เส้นทางป้องกันกระแสเกินอิสระสองเส้นทาง - หนึ่งเส้นทางในไดรเวอร์เกต และอีกเส้นทางหนึ่งใน IC ป้องกันแบตเตอรี่ ความผิดปกติเพียงครั้งเดียวจะต้องไม่อนุญาตให้มอเตอร์ทำงานโดยไม่ได้รับคำสั่ง

การเขียนโปรแกรมเฟิร์มแวร์และการสอบเทียบ

ไม่มีปืนนวด PCBA ออกจากการผลิตโดยไม่มีการสอบเทียบเต็มรูปแบบ

ลำดับการเขียนโปรแกรม

1. แฟลช Bootloader - ผ่าน SWD หรือ UART (5 วินาที)
2. ค่าคงที่การสอบเทียบ – เก็บไว้ในแฟลช EEPROM หรือ MCU
3. ตารางค้นหาความเร็ว – หน้าที่ PWM เทียบกับ RPM เป้าหมาย (12 คะแนน)
4. เกณฑ์การตรวจจับแผงลอย – ขีดจำกัดปัจจุบันตั้งไว้ที่ 22A ± 1A

พารามิเตอร์การสอบเทียบที่จัดเก็บต่อบอร์ด

ทำไมการสอบเทียบจึงมีความสำคัญ: หากไม่มีการสอบเทียบฮอลล์แบบต่อบอร์ด มอเตอร์จะส่งเสียงสะอื้นที่ได้ยินได้ที่ความเร็วต่ำ ผู้ใช้ปฏิเสธปืนนวดที่ฟังดูมีตำหนิ

การประกอบและบูรณาการทางกล

PCBA จะไม่มีประโยชน์หากไม่พอดีกับที่จับหรือกระจายความร้อน

ชุดระบายความร้อนและอินเทอร์เฟซการระบายความร้อน

ทดสอบ: เรียกใช้ปืนนวด PCBA ที่ 2800 RPM เป็นเวลา 30 นาที อุณหภูมิเคส MOSFET จะต้องต่ำกว่า 85°C

ชุดสายไฟและตัวลดความเครียดของขั้วต่อ

• สายแบตเตอรี่ – บัดกรีแล้วติดกาวด้วยซิลิโคน (ป้องกันการล้าจากการงอ)
• สายไฟเฟสมอเตอร์ – ขั้วต่อ JST พร้อมสลักล็อค (ขั้นต่ำ 20 รอบ)
• สายดิ้นแบบปุ่ม – ขั้วต่อ ZIF, ระยะพิทช์ 0.5 มม., ติดกาวหลังจากเสียบเข้าไป

การทดสอบการผลิตและการควบคุมคุณภาพ

PCBA ของปืนนวดทุกตัวจะต้องผ่านการทดสอบทั้งห้านี้ก่อนการประกอบ

การทดสอบการเบิร์นอินและการสั่นสะเทือน

ตัวอย่าง 5% ของการผลิตสำหรับ:

• 6 ชั่วโมงที่ 2400 RPM – ตรวจสอบอุณหภูมิ MOSFET ผ่านเซ็นเซอร์ MCU
• การสั่นสะเทือนแบบสุ่ม – 5 กรัม 30 นาที (จำลองเครื่องมือที่ตกหล่น)
• รอบการคายประจุ - 3 รอบ (ตรวจสอบการป้องกัน IC)

คำถามที่พบบ่อย - คำถามทั่วไปเกี่ยวกับการผลิต PCBA ของปืนนวด

คำถามที่ 1: อะไรทำให้ปืนนวด PCBA สูญเสียพลังงานภายใต้แรงกดของร่างกาย

ตอบ: สาเหตุหลักคือความแรงของเกทไดรฟ์ไม่เพียงพอสำหรับ MOSFET ฝั่งสูง เมื่อความดันเพิ่มภาระของมอเตอร์ ตัวควบคุม BLDC จะพยายามเพิ่มกระแส หากตัวเก็บประจุบูตสแตรป (ซึ่งจ่ายกำลังให้กับไดรเวอร์เกตฝั่งสูง) มีขนาดเล็ก แรงดันเกตจะลดลงต่ำกว่าเกณฑ์ของ MOSFET ซึ่งจะทำให้ Rds(on) เพิ่มขึ้นจาก 4 mΩ เป็น 20 mΩ สิ่งนี้จะสร้างวงจรควบคุมความร้อน:

แรงดันตก → ตัวขับเกตล่าง → ความต้านทานสูงขึ้น → ความร้อนมากขึ้น → ความต้านทานเพิ่มขึ้นอีก

การแก้ไขต้องมีการเปลี่ยนแปลงสามประการใน PCBA ของปืนนวด:

1. ค่าตัวเก็บประจุ Bootstrap – ใช้ขั้นต่ำ 220 nF (หลายแบบใช้ 47 nF) คำนวณตามประจุเกต: C_boot = (Q_g × 10) / ΔV สำหรับ MOSFET ทั่วไป (Q_g = 30 nC) 220 nF ให้ระยะขอบที่ปลอดภัย
2. กระแสสูงสุดของตัวขับเกต – เลือกตัวขับที่มีความสามารถซิงก์/แหล่งจ่าย 1.5A (เช่น DRV8320) ไดรเวอร์ที่อ่อนแอ (0.5A) ไม่สามารถชาร์จฝาครอบบูตสแตรปได้ในระหว่างรอบการทำงานของ PWM สูง
3. ไดโอด Bootstrap – ใช้ไดโอดที่เร็วมาก (trr < 50 ns) มาตรฐาน 1N4148 มีการกู้คืน 4 ns แต่มีพิกัด 100 mA เท่านั้น ซึ่งไม่เพียงพอสำหรับ PCBA ของปืนนวดที่ทำงานที่ 20 kHz PWM เปลี่ยนเป็น BAS3007 (1A, 10ns)

หลังจากการปรับเปลี่ยนเหล่านี้ กระแสไฟคงที่จะยังคงที่ 22A แม้จะมีแรงกดของร่างกายที่ 15 กิโลกรัมก็ตาม

คำถามที่ 2: ฉันจะป้องกันไม่ให้ IC ป้องกันแบตเตอรี่ทริกเกอร์ผิดพลาดบน PCBA ของปืนนวดได้อย่างไร

ตอบ: ทริกเกอร์ที่ผิดพลาดเกิดขึ้นเมื่อสัญญาณรบกวนการสับเปลี่ยนของมอเตอร์เข้าสู่เส้นรับรู้กระแสของ IC ป้องกันแบตเตอรี่ การสลับเฟสของมอเตอร์ BLDC สร้างกระแสไฟกระชาก 1 µs สูงถึง 50A ซึ่งเร็วเกินไปที่ IC ป้องกันจะแยกแยะจากการลัดวงจรได้ การแก้ไขฮาร์ดแวร์สามรายการแก้ไขปัญหานี้:

ตัวกรองความถี่ต่ำผ่านอินพุตรับรู้ – ติดตั้งตัวกรอง RC (เซรามิก 10Ω + 1 µF) โดยตรงที่พิน CS+ ของ IC ป้องกัน ความถี่มุม = 16 kHz ซึ่งผ่านกระแสเฉลี่ย (20–30A) แต่บล็อกการสับเปลี่ยนที่ 200 kHz

กราวด์ตัวต้านทานการรับรู้แบบแยก – รันการติดตามเคลวินเฉพาะจากขั้วลบของตัวต้านทานแบบแบ่งไปยัง CS- พินของ IC ป้องกัน อย่าแบ่งปันพื้นดินนี้กับกระแสที่มาของ MOSFET การติดตามที่ใช้ร่วมกันแม้แต่ 1 mΩ ก็สร้างสัญญาณเท็จ 50 mV ที่ 50A

การปรับตัวจับเวลาหน่วงเวลา - ตั้งโปรแกรมการหน่วงกระแสเกินของ IC ป้องกันเป็น 100 µs (สมมติว่า IC ของคุณรองรับ) การออกแบบ PCBA ของปืนนวดส่วนใหญ่ใช้การหน่วงเวลา 10 µs จากการออกแบบอ้างอิงแบตเตอรี่ การเปลี่ยนแปลงที่เกิดขึ้นอย่างรวดเร็วเพียง 2–3 µs ความล่าช้า 100 µs จะไม่สนใจพวกมันในขณะที่ยังคงตอบสนองต่อการชอร์ตจริง (ระยะเวลา >50 µs)

ทดสอบด้วยออสซิลโลสโคป: โพรบ CS+ ในขณะที่มอเตอร์ทำงานที่โหลดสูงสุด เดือยต้องอยู่ต่ำกว่าเกณฑ์ทริปของ IC ป้องกัน (โดยทั่วไปคือ 50 mV สำหรับการแบ่ง 50A) หากเดือยเกินเกณฑ์ ให้เพิ่มความจุตัวกรองเป็น 2.2 µF

คำถามที่ 3: ขั้นตอนที่ถูกต้องในการเขียนโปรแกรมบอร์ด PCBA ของปืนนวดหลายตัวในการผลิตคืออะไร

ตอบ: ขั้นตอนการเขียนโปรแกรมการผลิตสี่ขั้นตอนป้องกันการปะปนกันและลดเวลาในการตั้งโปรแกรมลง 75% เมื่อเทียบกับการแฟลชทีละขั้นตอน

ขั้นที่ 1 – การเขียนโปรแกรมล่วงหน้า SMT (เป็นทางเลือกสำหรับการรันขนาดใหญ่)

ใช้โปรแกรมเมอร์แก๊ง (เช่น Elnec BeeProg) เพื่อแฟลช bootloader ลงใน MCU ก่อนวาง ใช้งานได้เฉพาะกับ MCU ที่มีแฟลชภายนอก (แพ็คเกจ QFN พร้อมหมุดที่เปิดเผย) ปฏิเสธชิปใดๆ ที่ไม่ผ่านการตรวจสอบ – ราคาถูกกว่าการนำบอร์ดที่นำกลับมาทำใหม่

ขั้นตอนที่ 2 – การเขียนโปรแกรมในระบบหลังจาก SMT

วางฟิกซ์เจอร์ pogo pin สำหรับการเขียนโปรแกรม (6 พิน: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0) ใช้โปรแกรมเมอร์หลายช่องสัญญาณ (8 หรือ 16 บอร์ดพร้อมกัน) เวลาเป้าหมาย: 45 วินาทีต่อกระดานรวมการตรวจสอบ

ขั้นตอนที่ 3 – สถานีสอบเทียบ (สำคัญที่สุด)

หลังจากตั้งโปรแกรมแล้ว ให้ย้ายบอร์ดไปยังฟิกซ์เจอร์สอบเทียบที่มีมอเตอร์ปืนนวดจริงพร้อมตัวเข้ารหัสแบบออปติคัล ฟิกซ์เจอร์นี้จะรัน PCBA ของปืนนวดแต่ละอันผ่าน:

• การจัดแนวฮอลล์ (ปรับมุมไฟฟ้าอัตโนมัติ)
• ความเป็นเส้นตรงของความเร็ว (บันทึกตาราง PWM เทียบกับ RPM)
• ขีดจำกัดปัจจุบัน (เพิ่มโหลดจนถึงทริป 22A)

จัดเก็บค่าคงที่การสอบเทียบ 12 ค่าเหล่านี้ไว้ในเซกเตอร์แฟลช MCU ที่มีการป้องกัน บอร์ดที่ไม่มีการสอบเทียบจะทำให้ทางลาดความเร็วไม่สอดคล้องกัน

ขั้นที่ 4 – การตรวจสอบย้อนกลับ

พิมพ์โค้ด 2D Data Matrix บน PCBA แต่ละตัวที่มี:

• รหัสวันผลิต (YYWW)
• การตรวจสอบการสอบเทียบ
• หมายเลขล็อต MOSFET (จากการตรวจสอบที่เข้ามา)

สแกนรหัสนี้ระหว่างการประกอบขั้นสุดท้าย หากเกิดความล้มเหลวในฟิลด์ คุณสามารถติดตามไปยังชุดส่วนประกอบเฉพาะและทำงานใหม่เฉพาะหน่วยที่ได้รับผลกระทบเท่านั้น

เป้าหมายผลผลิตสำหรับปืนนวด PCBA
