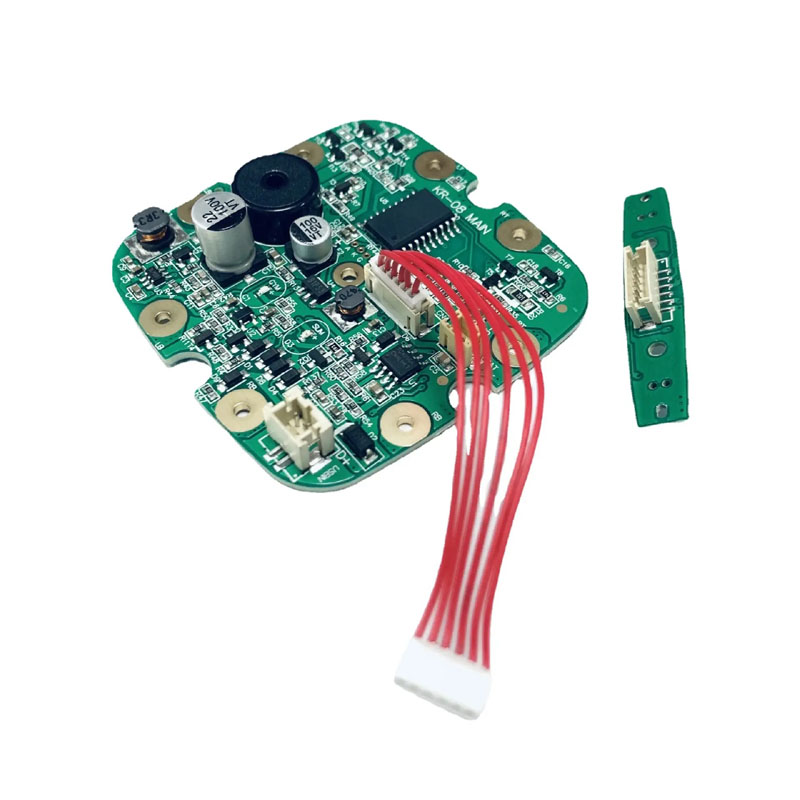

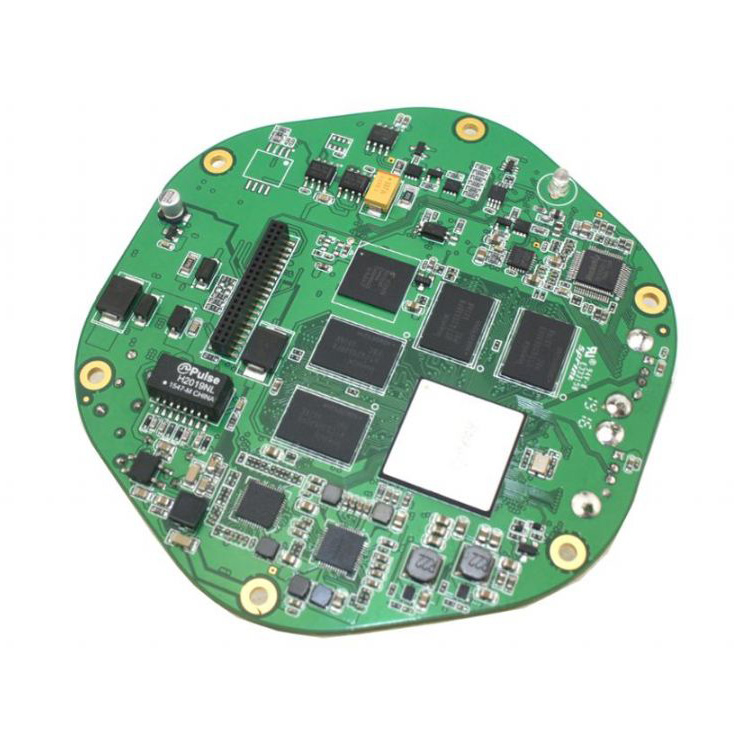

PCBA ไหมขัดฟันน้ำ

ความต้องการและการจำแนกสิ่งแวดล้อม

ไหมขัดฟันทำงานในสภาพแวดล้อมในห้องน้ำที่รุนแรง โดยมีน้ำกระเด็นโดยตรง ไอน้ำโดยรอบสูง และการสัมผัสสารเคมีที่รุนแรง เช่น ยาสีฟันและน้ำยาบ้วนปากที่ตกค้าง อุปกรณ์อิเล็กทรอนิกส์มาตรฐานจะยอมจำนนต่อการกัดกร่อน กระแสรั่วไหลของปรสิต และไฟฟ้าลัดวงจรอย่างรวดเร็วในสภาวะเหล่านี้

โซลูชัน PCBA ที่ได้รับการออกแบบเชิงวิศวกรรมของเราสร้างขึ้นเป็นพิเศษเพื่อทนทานต่อแรงกดดันด้านสิ่งแวดล้อมที่รุนแรงเหล่านี้ รับประกันวงจรชีวิตผลิตภัณฑ์การดำเนินงานที่เชื่อถือได้ 3 ปี

การลดความเสี่ยงของพื้นผิว

การรับรองที่จำเป็นในตัว: การผลิต PCBA ของ flosser น้ำทั้งหมดเป็นไปตามข้อบังคับอุปกรณ์ที่ได้รับคำสั่งทั่วโลก: IEC 60335-1 (ความปลอดภัยของเครื่องใช้ในครัวเรือน), UL 60730-1 (การควบคุมไฟฟ้าอัตโนมัติ), IPX4/IPX7 การป้องกันทางเข้าขั้นต่ำ และมาตรฐานการทนต่อสารเคมี REACH / RoHS สำหรับสภาพแวดล้อมที่เปียก

การเลือกลามิเนตพื้นฐานและสถาปัตยกรรมทองแดง

การเลือกลามิเนตฐานจะกำหนดความสมบูรณ์ของ PCBA ในระยะยาวภายใต้การสัมผัสความชื้นอย่างต่อเนื่อง มาตรฐาน FR-4 พร้อมดูดซับไอน้ำผ่านขอบกระดานตัดดิบและชุบผ่านถัง ส่งผลให้เกิดการลัดวงจร Conductive Anodic Filament (CAF) ที่รุนแรงภายใน 12 เดือน

เปรียบเทียบเกรดลามิเนต

• มาตรฐาน FR-4: การดูดซึมน้ำ 0.10%–0.20%, TG 130°C–140°C เหมาะสำหรับพื้นที่แห้งเท่านั้น หลีกเลี่ยงการใช้งาน flosser น้ำเนื่องจากจะทำให้เกิดความล้มเหลวของ CAF อย่างรวดเร็ว

• TG FR-4 สูง [การเลือกแกนหลักของเรา]: การดูดซึมน้ำ 0.08%–0.12%, TG 170°C ตัวเลือกที่เหมาะสมที่สุดสำหรับโปรไฟล์ความชื้นที่ชื้นและไม่ต่อเนื่อง

• ปราศจากฮาโลเจนสูง TG FR-4 [แนะนำ]: การดูดซึมน้ำ 0.05%–0.08%, TG 150°C โครงสร้างเป็นมิตรกับสิ่งแวดล้อมพร้อมความยืดหยุ่นต่อความชื้นที่ดีเยี่ยม

• โพลีอิไมด์: การดูดซึมน้ำ 0.02%–0.04%, TG 250°C ตัวเลือกระดับพรีเมียมสำหรับพื้นที่เปียกแบบถาวรหรือโซนแข็งเกร็ง

ข้อมูลจำเพาะน้ำหนักและการชุบทองแดง

• ทองแดงชั้นนอก: ขั้นต่ำ 1 ออนซ์ (35 µm) เพื่อเพิ่มประสิทธิภาพการป้องกันการกัดกร่อน

• ทองแดงชั้นใน: ขั้นต่ำ 0.5 ออนซ์ (18 µm) เพื่อรักษาความสมบูรณ์ของสัญญาณจากการรบกวนของมอเตอร์ภายใน

• Plated Through-Holes (PTH): ความหนาในการชุบทองแดงขั้นต่ำ 25 µm ภายในถังเพื่อสร้างผนึกความชื้นและสุญญากาศ

• การตกแต่งพื้นผิว: ใช้ ENIG อย่างเคร่งครัด (Electroless Nickel Immersion Gold) เราห้าม HASL (การปรับระดับการบัดกรีด้วยลมร้อน) โดยสิ้นเชิงสำหรับ PCBA ที่ใช้ไหมขัดฟัน เนื่องจากโลหะผสมที่มีตะกั่วดีบุกจะกัดกร่อนในไอของน้ำยาบ้วนปากภายใน 90 วัน

การออกแบบการซ้อนเลเยอร์และกลไก

เรามอบการกำหนดค่าหลายชั้นที่ได้รับการปรับแต่งเพื่อต่อสู้กับสัญญาณรบกวนของปั๊มความถี่สูง (EMI) และขีดจำกัดระยะห่างของโครงสร้าง ทั้งนี้ขึ้นอยู่กับสถาปัตยกรรมผลิตภัณฑ์ของคุณ:

• ระดับพื้นฐาน (เฉพาะปุ่มและปั๊ม): ผลิตขึ้นจากซับสเตรต TG FR-4 สูง 2 ชั้นที่ได้รับการปรับปรุงประสิทธิภาพ ให้สมดุลระหว่างความคุ้มค่ากับการป้องกันความชื้นทางอุตสาหกรรมคุณภาพสูง

• Smart/Premium Tier (เซ็นเซอร์ความดัน, จอแสดงผล LCD/LED, บลูทูธ, การชาร์จแบบเร็ว USB-C): ออกแบบมาให้มีซ้อนกัน 4 ชั้น ระนาบกราวด์แข็งภายในคู่ป้องกันสัญญาณ MCU ที่ละเอียดอ่อนจากปั๊ม EMF และทำหน้าที่เป็นบล็อกทางกายภาพขั้นสุดท้ายต่อการแพร่กระจายของความชื้นภายใน

บูรณาการความหนาและแข็ง-Flex

• ความหนา 1.0 มม.: ออกแบบมาสำหรับด้ามจับแบบมือถือขนาดกะทัดรัดและออกแบบตามหลักสรีรศาสตร์ ซึ่งต้องการความคล่องตัวทางโครงสร้างและความต้านทานการตกหล่น

• ความหนา 1.6 มม.: ออกแบบมาสำหรับสถานีฐานบนเคาน์เตอร์ ให้ความแข็งแกร่งสูงสุดและมีอัตราการแพร่กระจายของไอน้ำต่ำสุด

• ความเชี่ยวชาญพิเศษด้าน PCB แบบแข็ง: สำหรับด้ามจับขนาดกะทัดรัดระดับพรีเมียมเป็นพิเศษ เรารองรับโครงสร้างแบบยืดหยุ่นแข็ง โดยที่แบตเตอรี่เชื่อมต่อผ่านส่วนท้ายโพลีอิไมด์ที่ยืดหยุ่นซึ่งมีการป้องกันด้วยแผ่นปิด ซึ่งช่วยขจัดชุดสายไฟที่มีแนวโน้มที่จะเกิดข้อผิดพลาดและอัปเกรดระดับ IPX โดยรวมของการประกอบได้อย่างมาก

การป้องกันแบบ Dual: การเคลือบแบบ Conformal และการซีลส่วนประกอบ

การเคลือบแบบเลือกสรรด้วยหุ่นยนต์

แม้แต่พื้นผิวที่ดีที่สุดก็ยังต้องการการเคลือบพื้นผิวแบบสุญญากาศเพื่อให้คงความชื้นในห้องน้ำได้ทุกวัน

• การฉีดพ่นอัตโนมัติแบบหลายแกนที่มีความแม่นยำ: สายการผลิตหุ่นยนต์อัตโนมัติของเราใช้ชั้นป้องกันที่สม่ำเสมอในขณะที่ปกปิดพื้นที่ที่ต้องไม่มีการเคลือบผิวอย่างแม่นยำ เช่น พอร์ต Type-C หน้าสัมผัสแบตเตอรี่ และพอร์ตออด

• การตรวจสอบรังสียูวีด้วยสีย้อมฟลูออเรสเซนต์ 0.1%: สีย้อมบ่งชี้ UV แบบพิเศษถูกผสมลงในสารเคลือบ ช่วยให้เครื่องสแกนอัตโนมัติแบบออปติคัลความเร็วสูงสามารถตรวจสอบความหนาขั้นต่ำสม่ำเสมอที่ 25 µm โดยไม่มีช่องว่างของรูเข็ม

ข้อมูลจำเพาะการปิดผนึกอินเทอร์เฟซระดับส่วนประกอบ

1. พอร์ต USB-C: ติดตั้งด้วยปะเก็นซิลิโคนอัดและฝายาง ทำให้สามารถปิดผนึกระดับ IPX4 เมื่อปิดพอร์ต

2. สวิตช์แบบแทคไทล์: ขึ้นรูปทับด้วยส่วนหุ้มยางที่แข็งแกร่งเหนือโดมเพื่อป้องกันน้ำเข้าในระดับ IPX5

3. ตัวเชื่อมต่อปั๊ม: ปิดสนิทด้วยการเติมสารผสมอีพ็อกซี่เพื่อการป้องกันน้ำเข้าใต้น้ำชั่วคราวระดับ IPX7 อย่างสมบูรณ์

4. หมุดสัมผัสสำหรับการชาร์จ (หมุด Pogo): ระบุไว้อย่างเคร่งครัดด้วยการชุบทองหนักขั้นต่ำ 30 µ นิ้ว (ทองคำแข็ง) และซีลโอริง หมุดชุบนิกเกิลมาตรฐานสึกกร่อนและใช้งานไม่ได้ภายใน 6 เดือนนับจากการชาร์จทุกวันในห้องน้ำเปียก แถบทองคำหนาของเราทนทานต่อการเชื่อมต่อแบบเปียกได้ 20,000 รอบ โดยไม่ลดทอนความต้านทานต่อการสัมผัส

ขั้นตอนการทดสอบคุณภาพการผลิตที่เข้มงวด

PCBA ของ Unixplore ที่ผลิตขึ้นทุกล็อตจะต้องผ่านการตรวจสอบคุณภาพการจำลองความชื้นอย่างเข้มข้นก่อนจัดส่ง:

1. แช่สิ่งแวดล้อมความชื้น: 48 ชั่วโมงที่ 40°C และ 93% RH (ไม่ควบแน่น) เกณฑ์การผ่าน: ไม่มีการเกิดออกซิเดชันที่มองเห็นได้; ความต้านทานของฉนวน (IR > 10 MΩ) ระหว่างสองเครือข่ายใดๆ

2. การทดสอบสเปรย์น้ำ IPX4: สเปรย์ฉีดน้ำหลายมุมแบบสั่นอย่างต่อเนื่องเป็นเวลา 10 นาทีเพื่อตรวจสอบว่ามีของเหลวซึมเข้าใต้ชั้นเคลือบเป็นศูนย์

3. การตรวจสอบฉนวนไฟฟ้าแรงสูง: การใช้ 500V DC ระหว่างขั้วแบตเตอรี่หลักและระนาบกราวด์เพื่อยืนยัน IR > 50 MΩ หลังความชื้นเปียก

4. การตรวจสอบการทำงานหลังความเครียด: การสั่งงานปั๊มแบบเต็มรอบภายใต้โหลด ยอมรับการรีเซ็ตไมโครคอนโทรลเลอร์เป็นศูนย์ (MCU) การสะดุดของไทม์มิ่ง หรือการเริ่มต้นที่ผิดพลาด

คำถามที่พบบ่อยทางวิศวกรรมและบทสรุปทางเทคนิค

ฉันสามารถใช้ FR-4 มาตรฐานสำหรับ PCBA ไหมขัดฟันได้หรือไม่ หากฉันใช้การเคลือบแบบหนาเพื่อลดต้นทุน

ตอบ: ไม่อย่างแน่นอน นี่เป็นกับดักจากการผลิตทั่วไปที่ส่งผลให้มีอัตราการส่งคืนผลผลิตสูง การเคลือบแบบ Conformal ไม่สามารถปิดผนึกเส้นทางที่สำคัญสามเส้นทางได้:

1. แบบไม่เคลือบผ่านถัง: ไอน้ำเดินทางด้านข้างเข้าไปในเส้นใยแก้วด้านในของ FR-4 มาตรฐานโดยผ่านเส้นเลือดฝอย ไปถึงแผ่นส่วนประกอบจากด้านล่าง หลังจากรอบความชื้นซ้ำๆ จะเกิดคราบเกลือที่เป็นสื่อกระแสไฟฟ้าสีขาวขึ้นเพื่อเชื่อมส่วนประกอบต่างๆ

2. ขอบที่กำหนดเส้นทาง (Edge Wicking): การกำหนดเส้นทางของบอร์ดจะทำให้ขอบลามิเนตดิบถูกเปิดออก แรงตึงผิวทำให้การเคลือบดึงกลับจากมุมที่แหลมคม เหลือช่องว่างขนาดเล็ก 0.5 มม. ที่ไอน้ำในห้องน้ำจะเข้าไป

3. ส่วนประกอบด้านล่าง: การเคลือบผิวครอบคลุมถึงเปลือกด้านนอก แต่ไม่สามารถทะลุผ่านตัวเก็บประจุและตัวต้านทาน SMT แบบ low-profile ได้อย่างสมบูรณ์ ความชื้นที่ติดอยู่จะไฮโดรไลซ์ฟลักซ์ที่ตกค้าง ทำให้เกิดการปนเปื้อนของไอออนิก ซึ่งทำให้ปั๊มเริ่มทำงานโดยไม่คาดคิด

   โซลูชันของเรา: TG FR-4 สูงพร้อม ENIG และการจ่ายอีพ็อกซี่แบบ edge-bead ให้การป้องกันสามชั้นที่คงอยู่ได้นานกว่า 3 ปีอย่างง่ายดายใน 95% RH

พันธมิตร EMS แบบครบวงจรของคุณ: Unixplore Electronics

เมื่อเลือกซัพพลายเออร์ PCBA ของ flosser น้ำ ความน่าเชื่อถือทางวิศวกรรมในระยะยาวและการควบคุมคุณภาพอย่างเข้มงวดถือเป็นสิ่งสำคัญ Unixplore Electronics มอบความสามารถขั้นสูงและโครงสร้างพื้นฐานทางอุตสาหกรรมเพื่อทำให้การออกแบบของคุณเป็นจริงได้อย่างราบรื่น:

บริการ EMS แบบครบวงจรแบบครบวงจร: เราจัดการวงจรชีวิตผลิตภัณฑ์ทั้งหมดของคุณ ตั้งแต่การเพิ่มประสิทธิภาพแผนผังและการตรวจสอบ DFM ส่วนประกอบ ไปจนถึงการจัดหาชิ้นส่วนทั่วโลก การประกอบ SMT และ DIP การตั้งโปรแกรมเฟิร์มแวร์ การทดสอบการทำงาน (FCT) การเคลือบตามมาตรฐานอัตโนมัติ การสร้างกล่องขั้นสุดท้าย และบรรจุภัณฑ์แบบพิเศษ

มาตรฐานคุณภาพที่ผ่านการรับรอง: ระบบนิเวศการผลิตทั้งหมดของเราได้รับการรับรองตามมาตรฐาน ISO 9001:2015 และแนวทางปฏิบัติในการประกอบชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดปฏิบัติตามมาตรฐานสากล IPC-A-610E อย่างเคร่งครัด ซึ่งช่วยลดความเสี่ยงของข้อต่อบัดกรีเย็นหรือการวางแนวส่วนประกอบที่ไม่ตรง

l กำลังการผลิตภายในขั้นสูง: เราดำเนินกิจการโรงงานผลิตป้องกันไฟฟ้าสถิตซึ่งครอบคลุมพื้นที่กว่า 3,000 ตารางเมตร ได้รับการสนับสนุนจากผู้เชี่ยวชาญ R&D และวิศวกรกระบวนการ 20 คน คุณสมบัติสิ่งอำนวยความสะดวกของเรา:

1. สายการผลิต SMT ความเร็วสูงของ Yamaha 6 รายการ

2. 4 สายการประกอบ DIP ที่มีความแม่นยำพร้อมการบัดกรีด้วยคลื่น

3. ห้องทดสอบการเบิร์นอิน/เอจจิ้งเฉพาะทาง 2 ห้อง

4. ห้องทดสอบความร้อนชื้นสลับอุณหภูมิสูงและต่ำ 2 ห้อง เพื่อให้มั่นใจว่าการทดสอบการตรวจสอบด้านสิ่งแวดล้อมทั้งหมดเสร็จสิ้นภายในองค์กรอย่างครอบคลุม

l การปรับขนาดคำสั่งซื้อที่ยืดหยุ่น (ไม่มีขั้นต่ำ): กรอบงานการผลิตที่คล่องตัวของเราได้รับการปรับให้เหมาะสมเพื่อรองรับการเติบโตของคุณ เรารักษานโยบายไม่มีปริมาณการสั่งซื้อขั้นต่ำ (ไม่มีขั้นต่ำ) ที่เข้มงวด ช่วยให้เราจัดการกับการทดสอบต้นแบบอย่างรวดเร็ว การดำเนินการนำร่องขนาดเล็ก และปริมาณการผลิตจำนวนมากด้วยความแม่นยำระดับสูงเช่นเดียวกัน

l การเข้าถึงและการสื่อสารทั่วโลก: ทีมขายทางเทคนิคระหว่างประเทศของเราเชี่ยวชาญภาษาอังกฤษ ฝรั่งเศส รัสเซีย และอารบิกอย่างเต็มที่ ด้วยประสบการณ์เชิงลึกในการให้บริการตลาดระดับไฮเอนด์ รวมถึงยุโรปตะวันตก (35%) อเมริกาเหนือ (20%) และโอเชียเนีย (20%) เราเข้าใจมาตรฐานการปฏิบัติตามความปลอดภัยทางอิเล็กทรอนิกส์เพื่อการดูแลส่วนบุคคลทั่วโลกอย่างถ่องแท้

ติดต่อเราเลย: ส่งการออกแบบ PCB ของ flosser น้ำที่กำหนดเอง รายการ BOM หรือการสอบถาม DFM ไปยังแผนกวิศวกรรมของเรา ทีมงานของเราจะจัดทำการวิเคราะห์ความสามารถในการผลิตที่ครอบคลุมและเสนอราคาแบบครบวงจรที่ได้รับการปรับปรุงให้เหมาะสมภายใน 24 ชั่วโมง
