การควบคุมเกมคอนโซล PCBA: บทสรุปทางวิศวกรรมที่สมบูรณ์

PCBA (Printed Circuit Board Assembly) ของเกมคอนโซลคือ "หัวใจ" ของมัน ซึ่งประกอบไปด้วยโปรเซสเซอร์ หน่วยความจำ ไดรเวอร์จอแสดงผล และอินเทอร์เฟซต่อพ่วงทั้งหมด ไม่ว่าคุณจะสร้างอุปกรณ์พกพาย้อนยุคหรืออุปกรณ์เล่นเกมแบบพกพาที่ทันสมัย ​​คู่มือนี้จะแนะนำคุณตลอดกระบวนการทั้งหมด

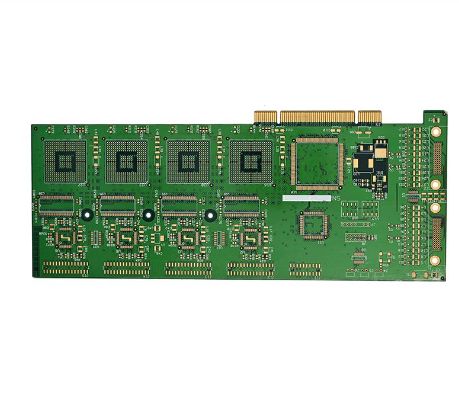

game console PCBA

การวางแผนก่อน: กำหนดคอนโซลเกมของคุณ

การสละเวลาในการวางแผนก่อนหยิบหัวแร้งจะช่วยให้คุณไม่ต้องปวดหัวอีกต่อไป

1. กำหนดเป้าหมายและข้อกำหนดหลักของคุณ

คิดให้ชัดเจนว่าคุณต้องการสร้างคอนโซลเกมประเภทใด:

  • สไตล์ย้อนยุค: รันเกมจำลอง 8 บิตหรือ 16 บิต ต้องการประสิทธิภาพต่ำ เหมาะสำหรับผู้เริ่มต้น ตัวอย่างทั่วไปคืออุปกรณ์ที่รองรับ Arduboy ซึ่งใช้ ATmega32u4 ความเร็ว 16MHz ขับเคลื่อนหน้าจอ OLED ขนาด 128×64

  • รูปแบบสมัยใหม่: รัน Linux, จำลอง PSP หรือระบบระดับที่สูงกว่า สิ่งนี้ต้องการคอร์ที่ทรงพลังกว่านี้ เช่น Raspberry Pi 3B+ พร้อมจอแสดงผล IPS ขนาด 7 นิ้ว รวมถึงการจัดการพลังงานโดยเฉพาะและแผงปุ่มขยาย

2. เลือกส่วนประกอบหลัก

นี่คือรายการวัสดุทั่วไปสำหรับ aเกมคอนโซล PCBA:

หมวดหมู่ส่วนประกอบ ตัวเลือกและคำแนะนำ ข้อควรพิจารณาที่สำคัญ
โปรเซสเซอร์หลัก Arduino Pro Micro, ราสเบอร์รี่ Pi PICO 2, ราสเบอร์รี่ Pi 3B+ ประสิทธิภาพจะกำหนดว่าเกมใดที่คุณสามารถรันได้ และส่งผลต่อการใช้พลังงานและการออกแบบการระบายความร้อน
แสดง 0.96"/1.3" OLED (SPI/I2C), 2.8" TFT LCD, หน้าจอ IPS HDMI ขนาด 7" ความละเอียด ประเภทอินเทอร์เฟซ (ขนาน/SPI/HDMI) และการดึงพลังงานเป็นข้อกำหนดที่สำคัญ
การจัดการพลังงาน โมดูลชาร์จ TP4056, IP5306 PMIC รองรับการชาร์จแบตเตอรี่ Li-ion การป้องกันการคายประจุ และการแสดงมาตรวัดน้ำมันเชื้อเพลิง เซลล์ 18650 เป็นเรื่องธรรมดา
ปุ่มควบคุม สวิตช์สัมผัส แผ่นยางนำไฟฟ้า ความรู้สึกส่งผลโดยตรงต่อประสบการณ์การเล่นเกม มีสวิตช์ตอบรับสัมผัสที่เงียบและพร้อมใช้งาน
พื้นที่จัดเก็บ ช่องเสียบการ์ด microSD ใช้สำหรับ ROM เกมและเฟิร์มแวร์ - กุญแจสำคัญในการขยายคลังเกมของคุณ

เคล็ดลับสำหรับมือโปร: ตรวจสอบระดับแรงดันไฟฟ้าและลอจิก (3.3V เทียบกับ 5V) ในทุกส่วนประกอบเสมอเพื่อให้แน่ใจว่าสามารถสื่อสารได้อย่างถูกต้อง


การออกแบบวงจรและการสร้างต้นแบบ

เมื่อการวางแผนเสร็จสิ้น คุณจะย้ายไปยังแกนหลักของการพัฒนา PCBA นั่นคือการออกแบบและการผลิต

1. แผนผังและเค้าโครง PCB

ใช้เครื่องมือ EDA (KiCad, Altium Designer, EAGLE) เพื่อดำเนินการต่อไปนี้:

  • วาดแผนผัง: เชื่อมต่อโปรเซสเซอร์ จอแสดงผล ปุ่ม อุปกรณ์จัดเก็บข้อมูล และพิน IC การจัดการพลังงานอย่างถูกต้อง

  • เค้าโครง PCB: วางโปรเซสเซอร์หลักไว้ใกล้กับขั้วต่อจอแสดงผลเพื่อลดเส้นทางสัญญาณความเร็วสูง ทำให้ร่องรอยกำลังและกราวด์กว้างขึ้น และใช้ระนาบกราวด์ที่มั่นคงเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

  • เรียกใช้ DRC: เรียกใช้การตรวจสอบกฎการออกแบบเพื่อให้แน่ใจว่าความกว้างของการติดตามและระยะห่างตรงตามความสามารถของผู้สร้างของคุณ

2. การสร้างต้นแบบและการเตรียม BOM

ส่งออกไฟล์ Gerber และส่งไปยัง PCB fab เพื่อสร้างต้นแบบ ในขณะเดียวกัน ให้เริ่มจัดหาส่วนประกอบ โปรดทราบว่า IC และตัวเชื่อมต่อแบบพิเศษอาจมีระยะเวลารอคอยสินค้า 12–24 สัปดาห์ ดังนั้นควรวางแผนล่วงหน้า

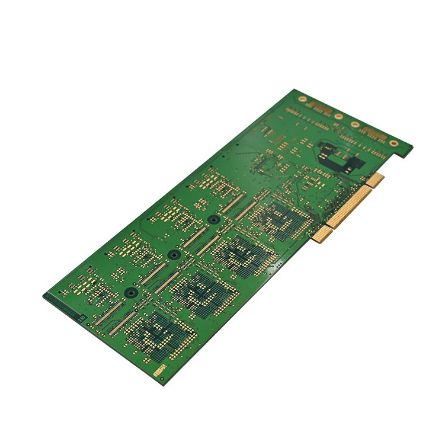

game console PCBA

 การประกอบ PCBA - การบัดกรีและการติดตั้ง

เมื่อคุณได้รับ PCB เปลือยแล้ว ก็ถึงเวลาประสานและประกอบ เลือกวิธีการที่เหมาะกับระดับความสามารถของคุณ

1. การบัดกรีส่วนประกอบ SMT (แบบยึดพื้นผิว)

สำหรับชิ้นส่วน SMD ขนาดเล็ก เช่น ตัวต้านทานและตัวเก็บประจุ กระบวนการระดับมืออาชีพจะใช้การบัดกรีแบบหยิบและวาง + การบัดกรีแบบรีโฟลว์ ในสถานการณ์ DIY คุณสามารถ:

  • บัดกรีด้วยมือ: ใช้แหนบเพื่อวางตำแหน่งชิ้นส่วน อุ่นแผ่นและปักหมุดด้วยปลายเหล็ก แล้วป้อนลวดบัดกรี

  • การวางแนวใหม่: ใช้สารบัดกรีบนแผ่น วางส่วนประกอบ และอุ่น PCB บนแผ่นให้ความร้อนจนกระทั่งแผ่นละลาย (~190°C)

2. การบัดกรีส่วนประกอบ THT (ทะลุรู)

ปุ่ม ที่วางแบตเตอรี่ ส่วนหัวของพิน และชิ้นส่วนที่คล้ายกันจะถูกแทรกจากด้านบนและบัดกรีที่ด้านล่าง

เคล็ดลับการบัดกรี:

  • ประสานส่วนประกอบที่สั้นกว่าก่อน (ตัวต้านทาน, ตัวเก็บประจุ) จากนั้นจึงบัดกรีส่วนประกอบที่สูงกว่า (ส่วนหัว, ซ็อกเก็ต)

  • ตั้งอุณหภูมิเตารีดไว้ที่ ~300°C และรักษาข้อต่อแต่ละข้อให้ได้รับความร้อนไม่เกิน 5 วินาที เพื่อหลีกเลี่ยงไม่ให้ชิ้นส่วนหรือแผ่นรองเสียหาย

  • ให้ความสนใจกับขั้วของ LED, ตัวเก็บประจุด้วยไฟฟ้า และสายแบตเตอรี่ (แดง = บวก, สีดำ = ลบ)


เฟิร์มแวร์และซอฟต์แวร์

เมื่อประกอบฮาร์ดแวร์แล้ว คอนโซลของคุณก็เป็นเพียง "ตัวเครื่อง" เท่านั้น ซึ่งจำเป็นต้องมีเฟิร์มแวร์จึงจะมีชีวิตชีวา

  1. ตั้งค่าสภาพแวดล้อมการพัฒนา: ติดตั้ง Arduino IDE, Raspberry Pi OS หรือกลุ่มเครื่องมือที่เทียบเท่าสำหรับโปรเซสเซอร์ที่คุณเลือก สำหรับโปรเจ็กต์ที่ใช้ Arduino Pro Micro ให้ติดตั้งไลบรารี Arduboy2

  2. เขียน/แฟลชเฟิร์มแวร์: เฟิร์มแวร์จัดการการเริ่มต้นฮาร์ดแวร์ อ่านอินพุตของปุ่ม ขับเคลื่อนจอแสดงผล และรันตรรกะของเกม ผู้เริ่มต้นควรเริ่มต้นด้วยโปรเจ็กต์โอเพ่นซอร์ส (เช่น ไลบรารีเกม Arduboy) เพื่อเรียนรู้วิธีพอร์ตเกม

  3. โหลดเกม: สำหรับคอนโซลที่รองรับ microSD ให้วางไฟล์ ROM เกมลงในการ์ด เฟิร์มแวร์จะอ่านและดำเนินการจากที่นั่น


การทดสอบและการตรวจสอบ

นี่คือขั้นตอนการประกันคุณภาพ – อย่าข้ามขั้นตอนนี้

  1. การตรวจสอบก่อนจ่ายไฟ: ใช้มัลติมิเตอร์เพื่อตรวจสอบการลัดวงจรระหว่างกำลังกับกราวด์ ตรวจสอบขั้วและการวางแนวของทุกส่วนอีกครั้ง

  2. การทดสอบการเปิดเครื่อง: ขั้นแรก เปิดเครื่องโดยไม่ต้องเสียบ IC หลัก ตรวจสอบว่ารางจ่ายไฟแต่ละอัน (เช่น 3.3V, 5V) ส่งออกอย่างถูกต้อง จากนั้นติดตั้งโปรเซสเซอร์และทดสอบการทำงานพื้นฐาน

  3. การทดสอบการทำงาน: ทดสอบอินพุตของปุ่ม เอาต์พุตการแสดงผล เสียง และการชาร์จทีละรายการ ใช้โค้ดทดสอบที่วนซ้ำแต่ละฟังก์ชันเพื่อตรวจสอบว่าทุกบรรทัดใช้งานได้

  4. การทดสอบการเล่นเกม: รันเกมอย่างต่อเนื่องเป็นเวลา 15–30 นาที ตรวจสอบความเสถียรของหน้าจอ การตอบสนองของปุ่ม และอุณหภูมิที่เพิ่มขึ้นโดยรวม


เคล็ดลับขั้นสูงและข้อผิดพลาดทั่วไป

  • การออกแบบการระบายความร้อน: แกนประสิทธิภาพสูง (เช่น Raspberry Pi) สร้างความร้อนจำนวนมาก - เป็นสาเหตุให้เกิดฮีทซิงค์หรือรูระบายอากาศทั้งในรูปแบบ PCB และการออกแบบตัวเครื่อง

  • EMI (การรบกวนทางแม่เหล็กไฟฟ้า): สำหรับสัญญาณดิจิตอลความเร็วสูง ให้ใช้คู่ดิฟเฟอเรนเชียลและล้อมรอบด้วยเส้นกราวด์เพื่อลดสัญญาณรบกวน

  • DFM (การออกแบบเพื่อความสามารถในการผลิต): หากคุณวางแผนการผลิตในปริมาณน้อย โปรดปรึกษาโรงงาน PCBA ของคุณตั้งแต่เนิ่นๆ ในขั้นตอนการออกแบบ เพื่อให้แน่ใจว่าเค้าโครงของคุณตรงกับความสามารถในการผลิต
