เครื่องมือความงาม PCBA

รายละเอียดสินค้า

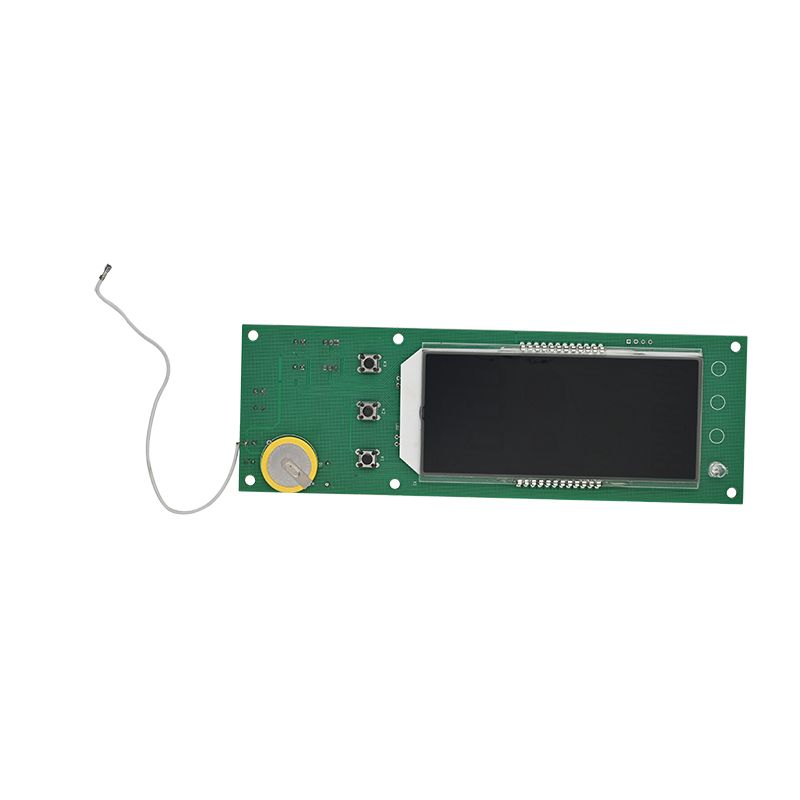

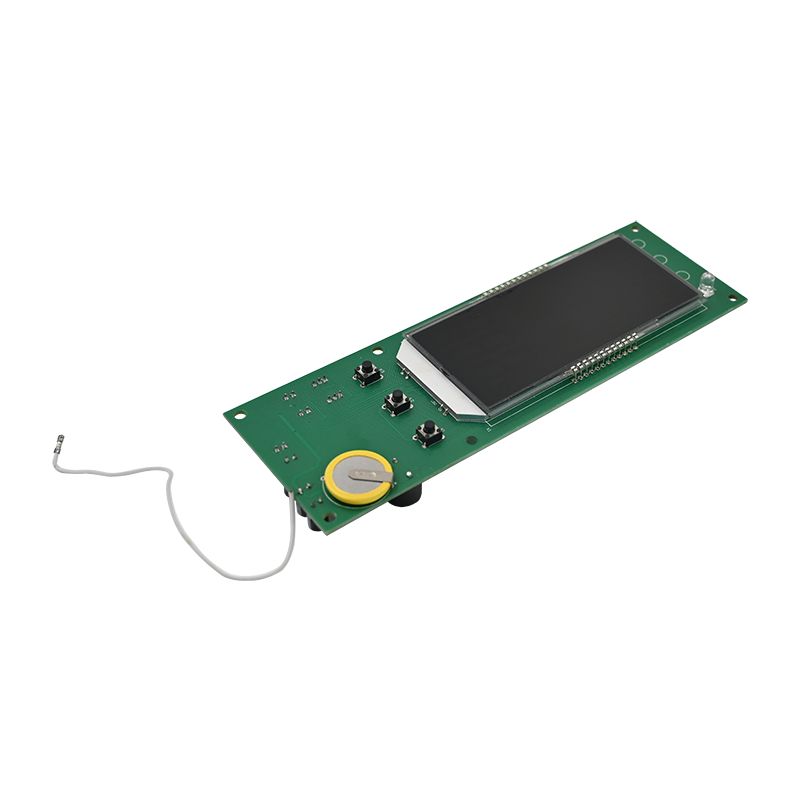

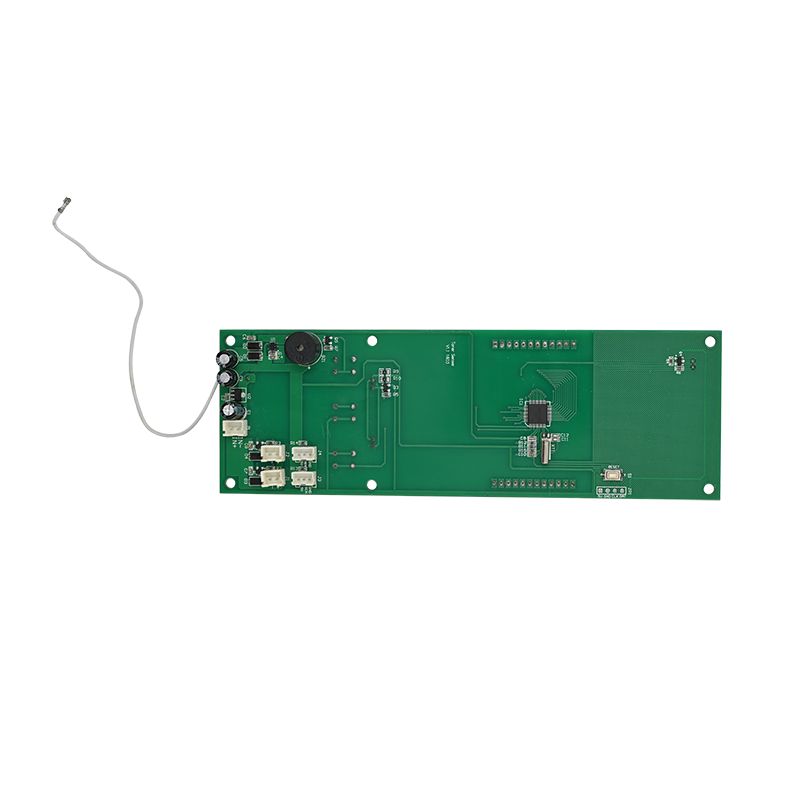

PCBA ของเครื่องมือความงามคืออะไร?

นับตั้งแต่ก่อตั้งในปี 2554 Unixplore Electronics มุ่งมั่นที่จะออกแบบและผลิตสินค้าคุณภาพสูงPCBAs เครื่องดนตรีเพื่อความงามในรูปแบบการผลิตแบบ OEM และ ODM

A เครื่องมือความงาม PCBAคือการประกอบแผงวงจรพิมพ์ใช้ในอุปกรณ์ความงามอิเล็กทรอนิกส์ อุปกรณ์เหล่านี้ใช้เทคโนโลยีไฟฟ้าและ/หรืออิเล็กทรอนิกส์เพื่อกระตุ้น นวด หรือทาทรีทเมนต์กับผิวหนังและเส้นผม โดยทั่วไปแล้ว PCBA ของอุปกรณ์เสริมความงามระดับมืออาชีพจะมีส่วนประกอบหลายอย่าง เช่น ไมโครคอนโทรลเลอร์ วงจรการจัดการพลังงาน เซ็นเซอร์ และอินเทอร์เฟซผู้ใช้ และอื่นๆ อีกมากมาย

PCBA ของเครื่องมือเสริมความงามยอดนิยมบางชนิด ได้แก่อุปกรณ์ใบหน้าล้ำเสียง, เครื่องบำบัดด้วยแสง LED, อุปกรณ์กระชับผิวด้วยคลื่นความถี่วิทยุ, หมวกกันน็อคเจริญเติบโตของเส้นผมและแม้กระทั่งกระจกอัจฉริยะ- PCBA เหล่านี้ได้รับการออกแบบมาเพื่อให้การรักษาความงามประเภทเฉพาะแก่ผู้ใช้ในลักษณะที่ไม่รุกรานหรือรุกรานน้อยที่สุด

PCBA ของอุปกรณ์เพื่อความงามมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมความงาม และสามารถซื้อได้จากซัพพลายเออร์หรือผู้ผลิตชิ้นส่วนอิเล็กทรอนิกส์ที่เชี่ยวชาญในการผลิตชุดประกอบ PCB สำหรับอุปกรณ์ความงาม สิ่งสำคัญที่ควรทราบก็คือ การออกแบบและการผลิต PCBA ประเภทนี้ต้องใช้ความรู้ขั้นสูงในด้านวิศวกรรมอิเล็กทรอนิกส์ ดังนั้นหากคุณวางแผนที่จะสร้าง PCBA ของเครื่องมือเสริมความงามแบบกำหนดเอง ขอแนะนำให้ขอความช่วยเหลือหรือคำแนะนำจากผู้เชี่ยวชาญ

Unixplore ให้บริการแบบครบวงจรสำหรับคุณอีเอ็มเอสและการประกอบ PCBโครงการ โปรดติดต่อเราสำหรับการสร้างบอร์ดของคุณ เราสามารถเสนอราคาได้ภายใน 24 ชั่วโมงหลังจากที่เราได้รับของคุณไฟล์เกอร์เบอร์และรายการ BOM!

เครื่องมือเสริมความงาม การผลิต PCBA

* ไฟล์ Gerber และรายการ BOM ที่จัดทำโดยลูกค้า
* ผลิต PCB เปล่า ส่วนประกอบที่เราซื้อ
* การผลิต PCB พร้อมชิ้นส่วนที่ประกอบเสร็จสมบูรณ์
* ฟังก์ชั่น 100% ผ่านการทดสอบแล้วตกลงก่อนจัดส่ง
* กระบวนการผลิตไร้สารตะกั่วเป็นไปตามมาตรฐาน RoHS
* จัดส่งด่วนพร้อมแพ็คเกจ ESD อิสระ
* บริการการผลิตอิเล็กทรอนิกส์แบบครบวงจรสำหรับการออกแบบ PCB, โครงร่าง PCB, การผลิต PCB, การจัดหาส่วนประกอบ, PCB SMT และการประกอบ DIP, การเขียนโปรแกรม IC, การทดสอบฟังก์ชัน, การบรรจุและการจัดส่ง

ความสามารถในการประกอบ PCB และ PCB ของ Unixplore

พารามิเตอร์	ความสามารถ
เลเยอร์	1-40 ชั้น
ประเภทการประกอบ	ทะลุผ่านรู (THT), Surface Mount (SMT), แบบผสม (THT+SMT)
ขนาดส่วนประกอบขั้นต่ำ	0201(01005 เมตริก)
ขนาดส่วนประกอบสูงสุด	2.0 นิ้ว x 2.0 นิ้ว x 0.4 นิ้ว (50 มม. x 50 มม. x 10 มม.)
ประเภทแพ็คเกจส่วนประกอบ	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, กรมทรัพย์สินทางปัญญา, SIP ฯลฯ
สนามแพดขั้นต่ำ	0.5 มม. (20 มิล) สำหรับ QFP, QFN, 0.8 มม. (32 มิล) สำหรับ BGA
ความกว้างการติดตามขั้นต่ำ	0.10 มม. (4 ล้าน)
การกวาดล้างการติดตามขั้นต่ำ	0.10 มม. (4 ล้าน)
ขนาดการเจาะขั้นต่ำ	0.15 มม. (6 ล้าน)
ขนาดกระดานสูงสุด	18 นิ้ว x 24 นิ้ว (457 มม. x 610 มม.)
ความหนาของบอร์ด	0.0078 นิ้ว (0.2 มม.) ถึง 0.236 นิ้ว (6 มม.)
วัสดุของบอร์ด	CEM-3, FR-2, FR-4, High-Tg, HDI, อลูมิเนียม, ความถี่สูง, FPC, Rigid-Flex, Rogers ฯลฯ
พื้นผิวเสร็จสิ้น	OSP, HASL, แฟลชโกลด์, ENIG, นิ้วทอง ฯลฯ
ประเภทวางบัดกรี	มีสารตะกั่วหรือปราศจากสารตะกั่ว
ความหนาของทองแดง	0.5 ออนซ์ – 5 ออนซ์
กระบวนการประกอบ	การบัดกรีแบบ Reflow, การบัดกรีแบบคลื่น, การบัดกรีแบบแมนนวล
วิธีการตรวจสอบ	การตรวจสอบด้วยแสงอัตโนมัติ (AOI), การเอ็กซ์เรย์, การตรวจสอบด้วยสายตา
วิธีการทดสอบภายในองค์กร	การทดสอบการทำงาน, การทดสอบโพรบ, การทดสอบอายุ, การทดสอบอุณหภูมิสูงและต่ำ
เวลาตอบสนอง	การสุ่มตัวอย่าง: 24 ชั่วโมงถึง 7 วัน, การทำงานโดยรวม: 10 - 30 วัน
มาตรฐานการประกอบ PCB	ISO9001:2015; ROHS, UL 94V0, IPC-610E คลาส ll

บริการ EMS มูลค่าเพิ่ม Unixplore

● บริการเขียนโปรแกรม IC ล่วงหน้าพร้อมไฟล์ในรูปแบบฐานสิบหก,เอลฟ์และถังขยะ.
● ฟิกซ์เจอร์ทดสอบฟังก์ชัน PCBA ของเครื่องมือเสริมความงามที่ปรับแต่งตามความต้องการในการทดสอบของลูกค้า
● บริการสร้างกล่อง รวมถึงการผลิตแม่พิมพ์กล่องพลาสติกและโลหะ และชิ้นส่วน
● การเคลือบแบบ Conformal รวมถึงการเคลือบแลคเกอร์แบบเลือกสรร การเติมอีพอกซีเรซิน
● ชุดสายไฟและชุดสายเคเบิล
● การประกอบผลิตภัณฑ์สำเร็จรูป รวมถึงกล่อง หน้าจอ สวิตช์เมมเบรน การติดฉลาก และกล่องแบบกำหนดเองหรือการบรรจุกล่องขายปลีก
● มีการทดสอบ PCBA จากบุคคลที่สามหลายรายการตามคำขอ
● ความช่วยเหลือด้านการรับรองผลิตภัณฑ์

ขั้นตอนการผลิต PCBA
