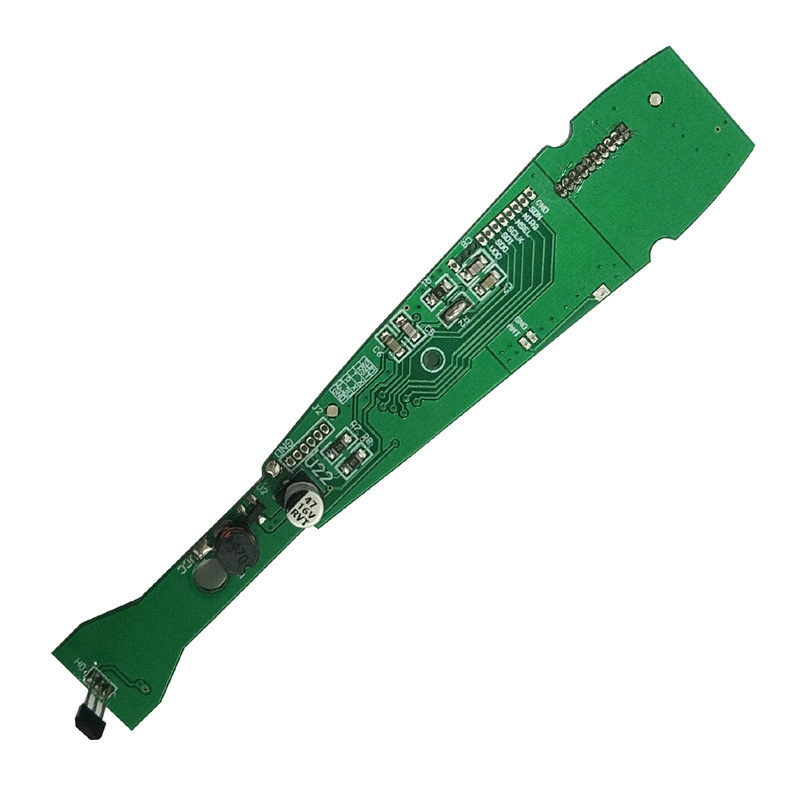

รถ RC PCBA

ตัวสร้างความแตกต่างหลักสำหรับ PCBA ของรถ RC

การออกแบบ PCBA ของรถ RC บางรุ่นไม่มีประสิทธิภาพเท่ากัน ปัจจัยหกประการสร้างความแตกต่างที่แท้จริง

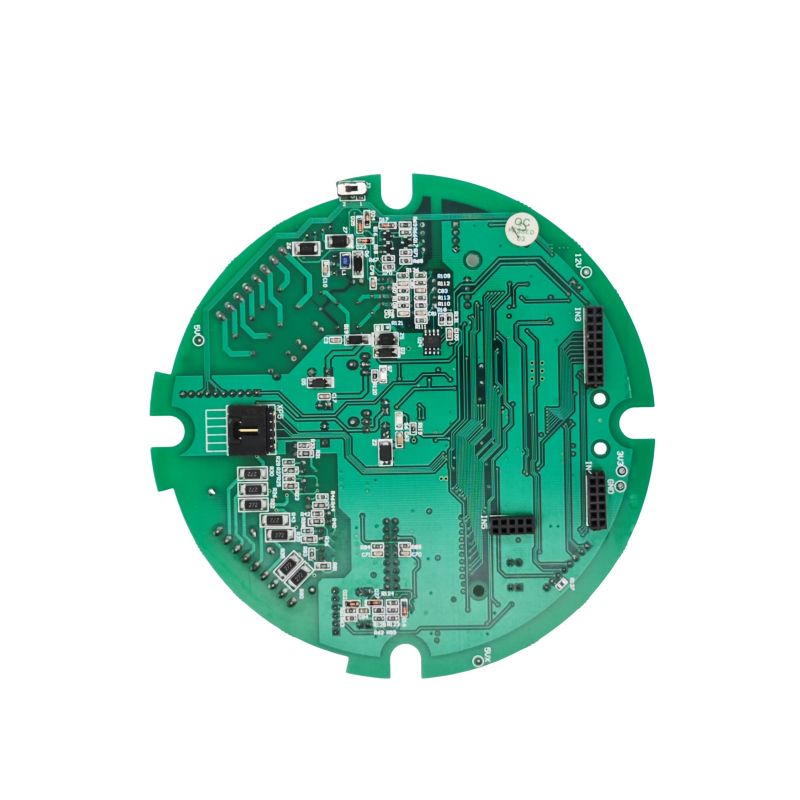

ระยะการขับเคลื่อนมอเตอร์ -- ซึ่งการออกแบบส่วนใหญ่ล้มเหลว

ผู้สร้างความแตกต่าง: PCBA รถ RC เกรดงานอดิเรกใช้ไดรเวอร์ MOSFET ด้านสูงและด้านต่ำแยกกันพร้อมเวลาตายที่ตั้งโปรแกรมได้ บอร์ดของเล่นใช้ไอซีฮาล์ฟบริดจ์ในตัวซึ่งมีความร้อนสูงเกินไปใน 2 นาทีของการใช้งานออฟโรด

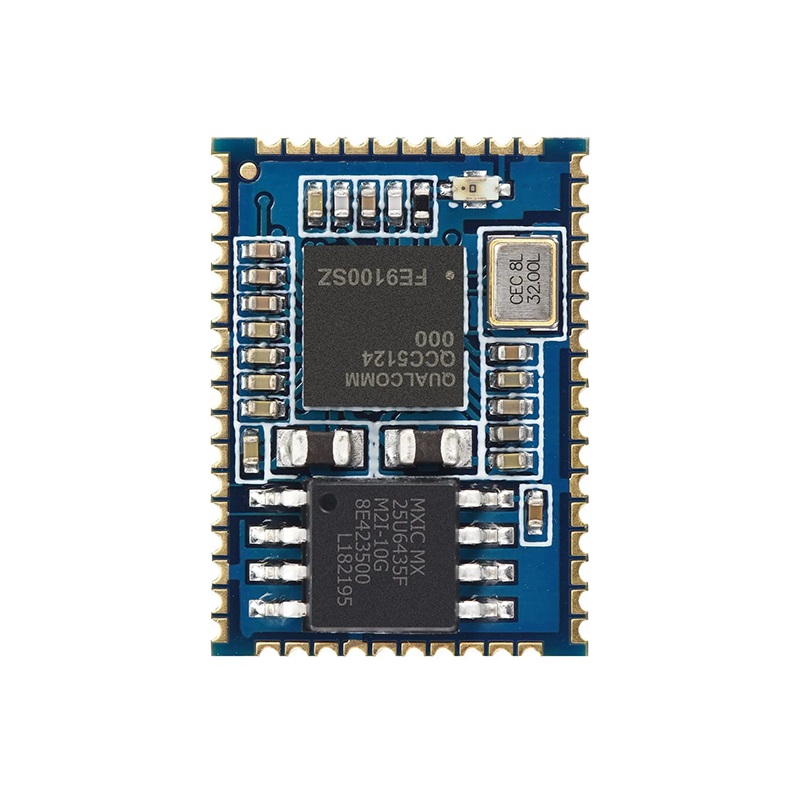

ความไวและการเลือกรับวิทยุ

ผู้สร้างความแตกต่าง: PCBA รถ RC ที่มีคุณภาพมี LNA (เครื่องขยายสัญญาณรบกวนต่ำ) แยกต่างหากก่อน IC ตัวรับ ซึ่งเพิ่มเกน 15 dB โดยไม่ลดระดับสัญญาณรบกวน ทำให้สามารถควบคุมที่ระยะ 300+ เมตร

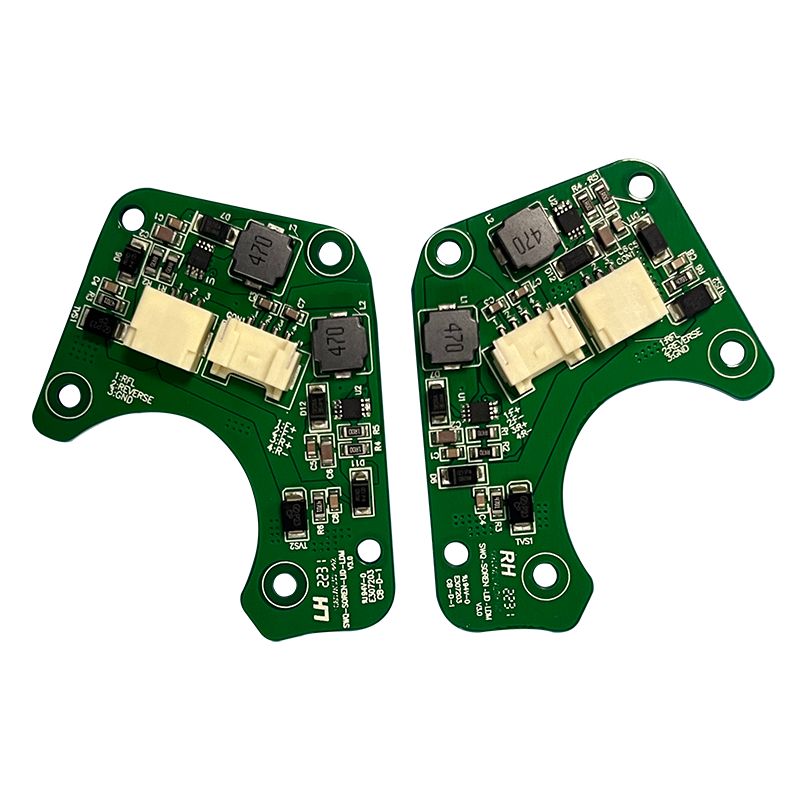

ความแตกต่างในการจัดการพลังงานที่สำคัญ

ความเสถียรของแรงดันไฟฟ้าภายใต้โหลดของมอเตอร์จะกำหนดว่า PCBA ของรถ RC จะรีเซ็ตระหว่างการเร่งความเร็วอย่างหนักหรือไม่

อินพุตแบตเตอรี่และการควบคุม

ความแตกต่างที่สำคัญ: MCU บน PCBA ของรถ RC จะต้องมีชีวิตอยู่ในระหว่างแผงมอเตอร์ที่ทำให้แรงดันแบตเตอรี่ลดลงจาก 8.4V เป็น 5.0V เป็นเวลา 10 มิลลิวินาที ใช้บั๊กบูสต์หรือแบตเตอรีตัวเก็บประจุขนาดใหญ่ (1000 µF low-ESC) บนราง 5V

ประสิทธิภาพของ BEC (วงจรกำจัดแบตเตอรี่)

ความแตกต่างของเค้าโครงและการป้องกัน

PCBA ของรถ RC ทำงานภายในโครงพลาสติกที่มีมอเตอร์ สายไฟ และเฟืองหมุน เสียงรบกวนมีอยู่ทั่วไป

เทคนิคการแยกเสียงรบกวน

ผู้สร้างความแตกต่าง: PCBA ของรถ RC ที่มีคุณภาพจะวางส่วน RF ไว้ในเกาะกราวด์แยกต่างหากที่เชื่อมต่อกับกราวด์หลักที่จุดเดียวใกล้กับขั้วลบของแบตเตอรี่

ตำแหน่งคริสตัลและออสซิลเลเตอร์

- เก็บคริสตัล 27 MHz (หรือ TCXO สำหรับ 2.4 GHz) ห่างจากสายมอเตอร์อย่างน้อย 15 มม.

- ไม่มีร่องรอยดิจิทัลอยู่ใต้คริสตัล

- วงแหวนป้องกันกราวด์รอบออสซิลเลเตอร์ (ผ่านตะเข็บทุกๆ 2 มม.)

- โหลดตัวเก็บประจุที่ตรงตามข้อกำหนดของคริสตัล (±5 pF)

ความแตกต่างของเฟิร์มแวร์และการควบคุมลูป

ฮาร์ดแวร์เพียงอย่างเดียวไม่ได้สร้างความแตกต่าง อัลกอริธึมการควบคุมแยกรถที่ตอบสนองออกจากรถที่เฉื่อยชา

เส้นโค้งคันเร่งและพวงมาลัย

การนำไปปฏิบัติ: MCU PCBA ของรถยนต์ RC ต้องรันลูป PID ขั้นต่ำ 1 kHz ลูป 100 Hz ทำให้เกิดความล่าช้าอย่างเห็นได้ชัด ใช้ Cortex-M4 หรือคล้ายกันกับฮาร์ดแวร์แบบทวีคูณ

ไม่ปลอดภัยและการวัดระยะไกล

- การสูญเสียสัญญาณไม่ปลอดภัย-- ตั้งค่าคันเร่งเป็นศูนย์หลังจากผ่านไป 0.5 วินาทีโดยไม่มีแพ็กเก็ต

- แบตเตอรี่ต่ำไม่ปลอดภัย- ลดคันเร่งลง 50% ที่ 6.0V ตัดที่ 5.5V

- การวัดและส่งข้อมูลทางไกลเสริม-- แรงดันแบตเตอรี่ อุณหภูมิมอเตอร์ RSSI ส่งกลับไปยังเครื่องส่งสัญญาณ

PCBA ของรถ RC ที่มีคุณภาพใช้ระบบป้องกันความผิดพลาดในฮาร์ดแวร์ (ตัวเปรียบเทียบแยกกัน) ไม่ใช่แค่ในซอฟต์แวร์เท่านั้น หาก MCU ล็อค ฮาร์ดแวร์จะดึงคันเร่งไปที่ศูนย์

ความคลาดเคลื่อนในการผลิตและการทดสอบ

การผลิตจำนวนมากเผยให้เห็นถึงความแตกต่าง ความคลาดเคลื่อนที่เข้มงวดทำให้เกิดประสิทธิภาพที่สม่ำเสมอ

ข้อมูลจำเพาะการผลิตที่สำคัญ

โปรโตคอลการทดสอบการทำงาน

PCBA ของรถ RC ทุกคันควรผ่าน:

1. การทดสอบมอเตอร์ขณะไม่มีโหลด-- ปัจจุบัน < 1A ไม่มีเสียงสะอื้น

2. การทดสอบแผงลอย-- 30A เป็นเวลา 2 วินาที ไม่มีการปิดระบบระบายความร้อน

3. การทดสอบช่วง- 100 เมตร ในพื้นที่เปิดโล่งโดยมีเสาอากาศอยู่ด้านล่าง

4. การทดสอบการรบกวน-- ใช้งานบอร์ด 10 บอร์ดพร้อมกัน ไม่มีการชนกันของช่องสัญญาณ

คำถามที่พบบ่อย - คำถามทั่วไปเกี่ยวกับความแตกต่างของ PCBA ของรถ RC

คำถามที่ 1: เหตุใดการออกแบบ PCBA ของรถ RC บางรุ่นจึงสูญเสียการจับคู่หลังจากเกิดอุบัติเหตุ ในขณะที่แบบอื่นไม่ทำเลย

ตอบ:ความแตกต่างคือความเค้นเชิงกลบนคริสตัลออสซิลเลเตอร์ อุบัติเหตุรถชนที่ทำให้รถหยุดกะทันหันทำให้เกิดชีพจรลดความเร็ว 200--500 G การกระแทกนี้จะเปลี่ยนความถี่เรโซแนนซ์ของคริสตัลควอตซ์ได้สองวิธี:

การเปลี่ยนความถี่จากความเค้นเชิงกล-- คริสตัลว่างจะเสียรูปชั่วคราวภายใต้แรง G โดยเปลี่ยนความถี่เรโซแนนซ์คู่ขนานของมันได้ถึง 150 ppm หาก PLL ของผู้รับไม่สามารถติดตามการเปลี่ยนแปลงนี้ได้ (การออกแบบที่มีต้นทุนต่ำส่วนใหญ่มีช่วงการจับที่ 50 ppm) PCBA ของรถ RC จะสูญเสียการล็อคและไม่สามารถรับกลับคืนมาได้ เนื่องจากขณะนี้คริสตัลที่มีรูปร่างผิดปกติมีการชดเชยแบบถาวร

ประสานข้อต่อไมโครแตกหัก-- คริสตัล HC-49S ขนาดเล็ก (พบได้ทั่วไปในของเล่น RC) มีกล่องโลหะหนัก ความเฉื่อยของเคสที่ต่ำกว่า 500 G จะเน้นที่ข้อต่อบัดกรี รอยแตกขนาดเล็กที่ผ่านการตรวจสอบด้วยสายตาจะสร้างการสัมผัสเป็นระยะๆ PCBA ของรถ RC เปิดอยู่ (คริสตัลทำงานที่การสั่นสะเทือนต่ำ) แต่จะล้มเหลวทันทีที่มอเตอร์สั่น

โซลูชันใน PCBA ของรถ RC ที่มีคุณภาพ:

- ใช้ออสซิลเลเตอร์ MEMS (SiTime หรือที่คล้ายกัน) แทนควอตซ์ อุปกรณ์ MEMS ทนทานได้ถึง 50,000 G และใช้พลังงานน้อยกว่า

- หากจำเป็นต้องใช้ควอตซ์ ให้ใช้แพ็คเกจเซรามิก 3.2×2.5 มม. (ไม่ใช่ HC-49S) ที่มีการบัดกรีแบบสี่จุด

- เติมอีพ็อกซี่ด้านล่างใต้ออสซิลเลเตอร์ (เม็ดบีด 0.5 มม. ที่ขอบทั้งสองข้างช่วยดูดซับแรงกระแทก)

PCBA ของรถ RC ที่ได้รับการออกแบบมาอย่างดีสามารถทนต่อการตกบนพื้นคอนกรีตที่ความสูง 1 เมตรซ้ำๆ ได้โดยไม่สูญเสียการยึดเกาะ ทดสอบโดยปล่อยรถที่ประกอบไว้ 20 ครั้งจากความสูง 1 เมตร แล้วตรวจสอบระยะ การออกแบบราคาถูกล้มเหลวเมื่อดรอป 3 หรือ 4

คำถามที่ 2: การกำหนดค่าไดรฟ์เกต MOSFET ส่งผลต่อประสิทธิภาพ PCBA ของรถ RC ที่คันเร่งบางส่วนอย่างไร

ตอบ:คันเร่งบางส่วน (รอบการทำงาน 10--40%) คือจุดที่การออกแบบ PCBA ของรถ RC ส่วนใหญ่เผยให้เห็นจุดอ่อน พารามิเตอร์ไดรฟ์เกตสองตัวมีอิทธิพลเหนือ:

ค่าเกตและที่ราบสูงมิลเลอร์-- เมื่อ MOSFET สลับที่คันเร่งบางส่วน มันจะใช้เวลามากขึ้นในพื้นที่เชิงเส้น (ที่ราบสูงมิลเลอร์) ซึ่งยังใช้ Rds(on) ไม่ได้ MOSFET ที่มีประจุเกตรวมสูง (Qg > 50 nC) จะใช้เวลา 200--300 ns เพื่อเปิดเต็มที่ ที่คันเร่ง 10% (PWM 20 kHz, ตรงเวลา 5 µs) MOSFET จะได้รับการปรับปรุงอย่างเต็มที่เพียง 4.7 µs ส่วนที่เหลืออีก 300 ns ในพื้นที่เชิงเส้นจะกระจายความร้อนเป็น (I × V) ที่ 20A นี่คือ 20A × 6V = 120W สำหรับ 300 ns ต่อรอบ ซึ่งเพียงพอที่จะเพิ่มอุณหภูมิจุดเชื่อมต่อ 40°C เหนือสภาพแวดล้อมโดยรอบใน 30 วินาที

ค่าตัวต้านทานเกต-- การออกแบบ PCBA ของรถของเล่น RC ใช้ตัวต้านทานเกต 100Ω ตัวเดียวเพื่อความเรียบง่าย สิ่งนี้จะสร้างเวลาเพิ่มขึ้น 500 ns การออกแบบที่มีคุณภาพใช้ตัวต้านทานการเปิดและปิดแยกกัน: การเปิดและปิด 10Ω (เร็ว) และการปิด 100Ω (ช้าลงเพื่อลดเสียงเรียกเข้า) ซึ่งสร้างเวลาเพิ่มขึ้น 100 ns ช่วยลดการสูญเสียขอบเขตเชิงเส้นได้อย่างมาก

ความแตกต่างในการวัด-- ทดสอบโดยการรัน PCBA ของรถ RC ที่คันเร่ง 25% บนไดนาโมมิเตอร์ เป็นเวลา 10 นาที การออกแบบที่ไม่ดีจะแสดงอุณหภูมิมอเตอร์ 90°C และเคส MOSFET 110°C การออกแบบที่มีคุณภาพ (MOSFET Qg ต่ำ, ตัวต้านทานเกตแยก) เดินมอเตอร์ที่ 60°C, MOSFET ที่ 70°C แผงทำความเย็นมีอายุการใช้งานยาวนานขึ้น 5×

คำถามที่ 3: การออกแบบเสาอากาศระหว่าง PCBA ของรถ RC 100 เมตรและรุ่น 300 เมตรแตกต่างกันอย่างไร

ตอบ:องค์ประกอบการออกแบบเสาอากาศสามองค์ประกอบสร้างความแตกต่าง 200 เมตรในขณะที่ใช้กำลังเครื่องส่งสัญญาณ 2.4 GHz เดียวกัน (ขีดจำกัดทางกฎหมาย 100 mW):

ประเภทเสาอากาศและประสิทธิภาพ-- เสาอากาศติดตาม PCB (F กลับด้าน) บนบอร์ด FR-4 มาตรฐาน 1.6 มม. ให้ประสิทธิภาพ 40--50% (อัตราขยาย -3 ถึง -4 dBi) PCBA ของรถ RC รุ่นเดียวกันที่มีโมโนโพลคลื่น 1/4 ภายนอก (สาย 31 มม.) ให้ประสิทธิภาพ 70--80% (-1.5 dBi) เสาอากาศชิปเซรามิก (เช่น Johanson 2450AT18) ที่มีเครือข่ายการจับคู่ที่ได้รับการปรับแต่งจะมีประสิทธิภาพถึง 60--65% สำหรับระยะ 300 เมตร ให้ใช้เสาอากาศโมโนโพลที่วางในแนวตั้ง (ไม่ขดอยู่ภายในตัวเครื่อง)

ขนาดระนาบกราวด์-- ระนาบกราวด์ของเสาอากาศ (ทวนกัน) ต้องมีความยาวอย่างน้อย แล/4 (31 มม.) การออกแบบ PCBA ของรถ RC คุณภาพขอสงวนพื้นที่พื้นแข็ง 35 × 40 มม. ใต้ส่วน RF กระดานของเล่นวางเสาอากาศไว้ใกล้กับแบตเตอรี่หรือมอเตอร์ โดยลดระนาบกราวด์ที่มีประสิทธิภาพลงเหลือ 15 มม. สิ่งนี้จะปลดเสาอากาศไปที่ 2.45 GHz - เสียงสะท้อนจริงจะเปลี่ยนเป็น 2.6 GHz โดยสูญเสียความไวไป 10 dB

ความต้านทานของสายป้อน-- เสาอากาศโมโนโพลต้องใช้สายส่ง 50Ω จาก RF IC ไปยังจุดป้อนเสาอากาศ ซึ่งหมายถึงรอยร่องกว้าง 1.5 มม. บน FR-4 1.6 มม. (ไมโครสตริป) โดยมีระนาบกราวด์ต่อเนื่องด้านล่าง PCBA รถ RC คุณภาพใช้การติดตาม50Ωพร้อมจุดผ่านกราวด์ทั้งสองด้าน แผงของเล่นกำหนดเส้นทางเสาอากาศผ่านเส้นยาว 10 มม. 0.3 มม. (120Ω) พร้อมช่องในระนาบกราวด์ ทำให้เกิดอิมพีแดนซ์ที่ไม่ตรงกันซึ่งสะท้อนถึง 40% ของกำลังส่ง

การยืนยัน-- สอบถามซัพพลายเออร์ PCBA ของคุณเกี่ยวกับแผนภูมิ Smith ที่แสดงความต้านทานของเสาอากาศที่ 2.45 GHz การออกแบบที่ดีจะแสดงค่า 50Ω ± 5Ω การออกแบบที่ไม่ดีแสดง30Ωหรือ80Ω การวัดเพียงครั้งเดียวนั้นคาดการณ์ความแตกต่างของช่วงได้แม่นยำกว่าการจำลองใดๆ

ตารางเปรียบเทียบ - PCBA ของของเล่นกับงานอดิเรก RC Car

PCBA ของรถ RC ที่เหนือกว่าไม่ได้เกี่ยวกับส่วนประกอบราคาแพง มันเกี่ยวกับไดรฟ์เกตที่ถูกต้อง การออกแบบเสาอากาศที่เหมาะสม ฮาร์ดแวร์ที่ปลอดภัยเมื่อเกิดข้อผิดพลาด และความทนทานในการผลิตที่เข้มงวด มุ่งเน้นไปที่การสูญเสียการสลับ MOSFET และขนาดระนาบกราวด์ RF - พื้นที่ทั้งสองนี้สร้างความแตกต่างที่เห็นได้ชัดเจนที่สุดในการขับขี่ในโลกแห่งความเป็นจริง
