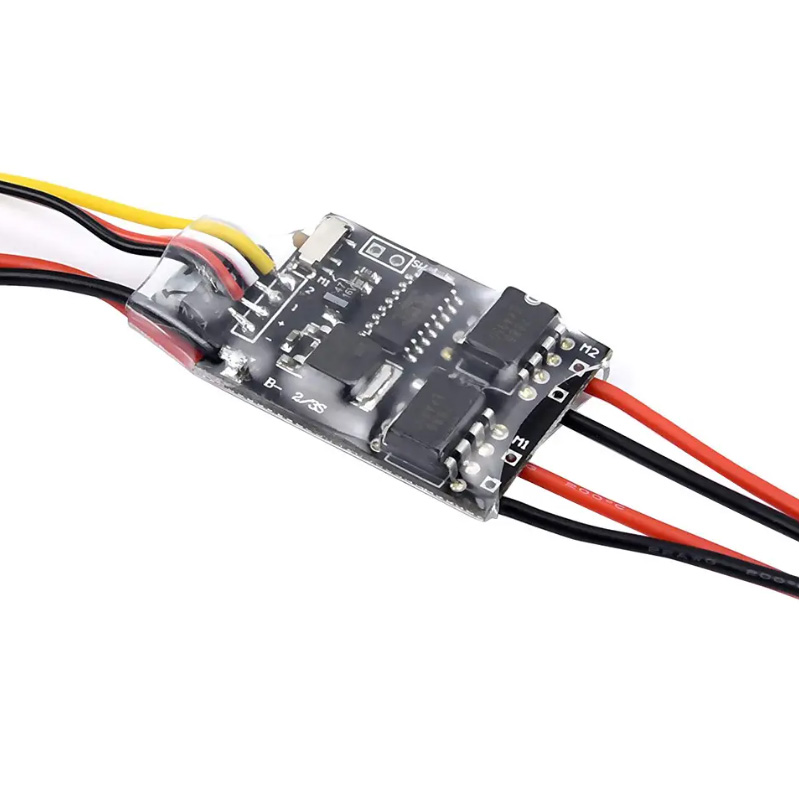

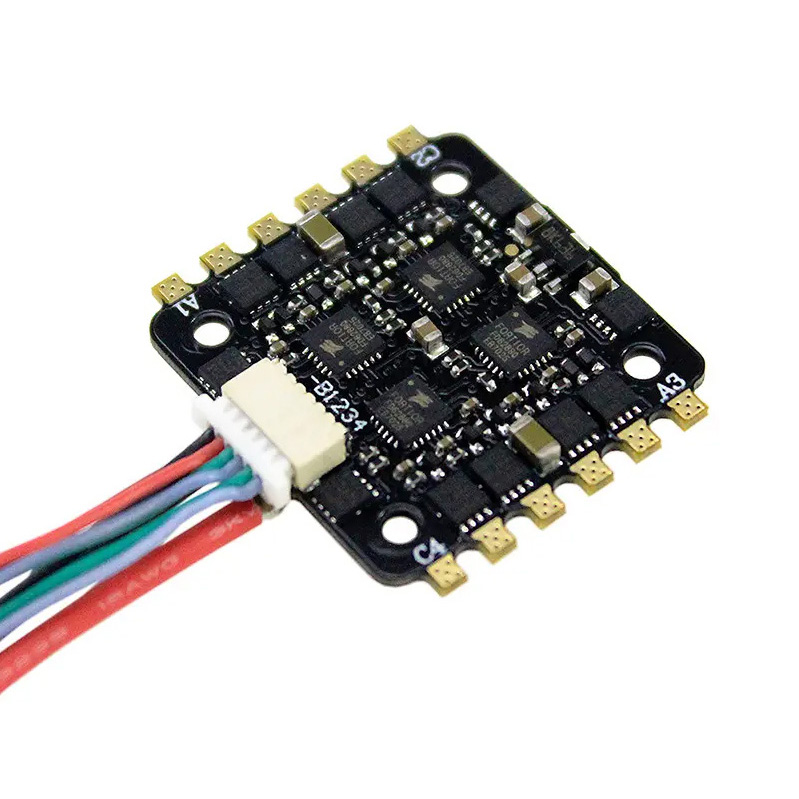

PCBA แสงสว่างของเครื่องบิน

ตั้งแต่ไฟนำทางไปจนถึงไฟลงจอด PCBA ทุกตัวในอากาศจะต้องทำงานได้อย่างไร้ที่ติภายใต้การไล่ระดับความร้อนที่รุนแรง การสั่นสะเทือนที่รุนแรง และข้อจำกัด EMI ที่เข้มงวด ด้วยประสบการณ์ตรง 20 ปีในด้านอิเล็กทรอนิกส์การบินและอวกาศและการวิเคราะห์ความล้มเหลว Unixplore Electronics ได้จัดทำแนวทางปฏิบัติในการออกแบบเฉพาะที่แยกส่วนประกอบที่คุ้มค่ากับการบินออกจากฮาร์ดแวร์ที่มีการต่อสายดินลงในทุกโครงการที่เราส่งมอบ

หน้านี้ครอบคลุมถึงการเลือกวัสดุ การจัดการระบายความร้อน โทโพโลยีของวงจร ข้อกำหนดการรับรอง และพารามิเตอร์ที่ได้รับการตรวจสอบภาคสนามสำหรับ PCBA ของระบบไฟส่องสว่างบนเครื่องบิน

PCBA แสงสว่างของเครื่องบินคืออะไร?

PCBA การให้แสงสว่างของเครื่องบิน (ชุดแผงวงจรพิมพ์) เป็นตัวควบคุมหลักและหน่วยขับเคลื่อนกำลังสำหรับระบบส่องสว่างของเครื่องบินทั้งภายในและภายนอก จะต้องมีการควบคุมกำลังและตรรกะการควบคุมที่มั่นคงสำหรับไฟนำทาง ไฟป้องกันการชน ไฟลงจอด และไฟส่องสว่างบรรยากาศห้องโดยสารที่ระดับความสูงไม่เกิน 55,000 ฟุต อุณหภูมิตั้งแต่ -55°C ถึง +85°C และภายใต้โปรไฟล์การสั่นสะเทือนที่มีความเข้มสูง

ต่างจาก PCB ไฟส่องสว่างเกรดเชิงพาณิชย์ PCBA ไฟส่องสว่างเกรดการบินต้องการการจัดการระบายความร้อนที่เหนือกว่า การจับคู่ CTE ที่แม่นยำ และปฏิบัติตามการทดสอบด้านสิ่งแวดล้อมและ EMI DO-160 อย่างสมบูรณ์

ทำไมต้อง Unixplore Electronics?

• มรดกการวิเคราะห์ความล้มเหลว 20 ปี – กฎการออกแบบของเราได้มาจากการวิเคราะห์หลังการชันสูตรศพของชุดอุปกรณ์ส่องสว่างของ Airbus และ Boeing เราหลีกเลี่ยงโหมดความล้มเหลวห้าอันดับแรกอย่างเป็นระบบ รวมถึงความล้าของข้อต่อประสาน การพังทลายของ MOSFET และการล็อคไมโครคอนโทรลเลอร์

• การผลิตแบบครบวงจรแบบครบวงจร – Unixplore Electronics นำเสนอโซลูชันแนวตั้งที่สมบูรณ์แบบ: โครงร่าง PCB, การจัดหาส่วนประกอบ, การประกอบ SMT/DIP, การทดสอบการทำงาน และการเคลือบตามมาตรฐาน โรงงานขนาด 3,000+ ตร.ม. ของเรามีกำลังการผลิตชุดประกอบสำเร็จรูป 150,000 ชิ้นต่อเดือน

• การรับรองเกรดการบินและอวกาศ – โรงงานของเราได้รับการรับรอง ISO9001:2015 การผลิตทั้งหมดเป็นไปตามมาตรฐาน IPC-6012 Class 3 / Aerospace และ IPC-610E อย่างเคร่งครัด เพื่อให้มั่นใจว่า PCBA ทุกรายการมีคุณภาพพร้อมติดตั้ง

• ความสามารถในการออกแบบร่วมกันระหว่างฮาร์ดแวร์และซอฟต์แวร์ – ด้วยการใช้ประโยชน์จากเครื่องมือ EDA ในตัว เรารับประกันการบูรณาการทางกลและไฟฟ้าอย่างราบรื่น ลดการรบกวนระหว่าง PCBA และตัวเรือนโครงสร้างเพื่อการส่งมอบ "ถูกต้องครั้งแรก"

ประเภทของระบบไฟส่องสว่างของเครื่องบิน

ระบบไฟส่องสว่างของเครื่องบินแบ่งออกเป็นหมวดหมู่ที่แตกต่างกัน โดยแต่ละประเภทมีข้อกำหนด PCBA ที่แตกต่างกัน:

ข้อมูลจำเพาะทางเทคนิคหลัก

ข้อกำหนดด้านสิ่งแวดล้อม

ข้อมูลจำเพาะกำลังไฟฟ้าเข้า (ต่อ MIL-STD-704)

การเลือกวัสดุสำหรับ PCBA แสงสว่างของเครื่องบิน

วัสดุหลัก: FR4, MCPCB หรือคาร์บอนคอมโพสิต?

มาตรฐาน FR4 ไม่ค่อยเป็นที่ยอมรับสำหรับระบบไฟส่องสว่างบนเครื่องบินเนื่องจากค่าการนำความร้อนต่ำและ CTE ไม่ตรงกับส่วนประกอบของ LED

คำแนะนำของ Unixplore สำหรับระบบไฟภายนอก: ใช้ทองแดง MCPCB หรือแกนผ้าคาร์บอน การจับคู่ CTE กับแพ็คเกจ LED เซรามิก (6-7 ppm/°C) ช่วยลดความเครียดแรงเฉือนของข้อต่อบัดกรีในระหว่างการหมุนเวียนด้วยความร้อนจาก -55°C ถึง +85°C ได้อย่างมาก

การเลือกน้ำหนักทองแดง

การจัดการความร้อนสำหรับ PCBA LED ของเครื่องบินกำลังสูง

MCPCB มีค่าการนำความร้อนสูงกว่า FR-4 มาตรฐานประมาณ 10 เท่า ซึ่งหมายถึงการกระจายความร้อนที่ดีขึ้น กำลังส่องสว่างที่สูงขึ้น และอายุการใช้งาน LED ที่ยาวนานขึ้น

หลักทั่วไป: สำหรับอุณหภูมิหัวต่อ LED ที่ลดลงทุกๆ 10°C อายุการใช้งานของส่วนประกอบจะเพิ่มขึ้นสองเท่า

ข้อมูลจำเพาะของชั้นอิเล็กทริก

กลยุทธ์การระบายความร้อนสำหรับแผ่น LED

สำหรับ LED กำลังสูงแต่ละตัวบน PCBA:

• จุดผ่านความร้อนขั้นต่ำ 9 จุด (เส้นผ่านศูนย์กลาง 0.3 มม.) ต่อแผง LED

• ต้องใช้จุดเติมและต่อยอดเพื่อให้สามารถบัดกรีได้

• ผ่านระยะห่าง: รูปแบบตาราง 1.0 มม. ถึง 1.2 มม

• ความคลาดเคลื่อนของช่องว่าง: มองเห็นพื้นที่แผ่นต่ำกว่า 25% ในการตรวจเอ็กซเรย์

โทโพโลยีวงจรและสถาปัตยกรรมการควบคุม

การควบคุมแสงสว่างภายนอก

ไฟส่องสว่างภายนอกเครื่องบินสมัยใหม่ใช้ไดรเวอร์ LED ที่ตั้งโปรแกรมได้พร้อมการควบคุมช่องสัญญาณอิสระ

สถาปัตยกรรมที่แนะนำ:

1. I²C LED ไดรเวอร์ IC พร้อมหน่วยความจำลำดับที่ตั้งโปรแกรมได้

2. MOSFET ภายนอกสำหรับสายไฟ LED กระแสสูง

3. รองรับความซ้ำซ้อนของ FMU ผ่านบัส I²C ที่แยกจากกัน

ประโยชน์ของไดรเวอร์ที่ตั้งโปรแกรมได้:

• ลำดับไฟส่องสว่างจะทำงานโดยอัตโนมัติหลังจากตั้งโปรแกรม

• ไม่จำเป็นต้องมีการแทรกแซง FMU สำหรับรูปแบบการกะพริบปกติ

• การย่อยสลายอย่างสง่างามหาก FMU ตัวใดตัวหนึ่งล้มเหลว

ไฟส่องสว่างภายในห้องโดยสาร

โดยทั่วไปแล้วระบบไฟส่องสว่าง LED ในห้องโดยสารเครื่องบินจะใช้คู่ไมโครคอนโทรลเลอร์ LED ที่สามารถระบุตำแหน่งได้แยกกัน

PCBA แบบยืดหยุ่นมักใช้สำหรับให้แสงสว่างในห้องโดยสารเพื่อให้สอดคล้องกับพื้นผิวลำตัวโค้ง

อุปกรณ์ทดสอบในตัว (BITE)

PCBA ระบบไฟส่องสว่างของเครื่องบินต้องมีความสามารถในการวินิจฉัยตนเอง

พารามิเตอร์ที่ตรวจสอบ:

• แรงดันไฟฟ้าและความถี่อินพุต

• อุณหภูมิ

• สถานะของหลอดไฟ/LED

• แรงดันขาออกและกระแส

การตอบสนองของกัด:

• บันทึกข้อผิดพลาดไปยังหน่วยความจำแบบไม่ลบเลือน

• ทางเลือก: สัญญาณขัดข้องผ่านเอาต์พุตแบบแยก

• ดำเนินการต่อไปหากปลอดภัย (การย่อยสลายอย่างสง่างาม)

EMI และการป้องกันฟ้าผ่า

ระบบป้องกันฟ้าผ่า (ปีกภายนอก/ไฟติดท้าย)

เทคนิคการบรรเทาผลกระทบจาก EMI

การรับรองและการปฏิบัติตามข้อกำหนด

มาตรฐานสำคัญสำหรับ PCBA แสงสว่างของเครื่องบิน

ข้อกำหนดการทดสอบคุณสมบัติ

คำถามที่พบบ่อยเกี่ยวกับ PCBA ของไฟส่องสว่างเครื่องบิน

คำถามที่ 1: PCBA แบบแกนอลูมิเนียมและแกนทองแดงสำหรับไฟภายนอกเครื่องบินแตกต่างกันอย่างไร

ทางเลือกระหว่าง PCBA แบบแกนอะลูมิเนียมและแกนทองแดงส่งผลโดยตรงต่อประสิทธิภาพการระบายความร้อน น้ำหนัก และความน่าเชื่อถือของระบบไฟส่องสว่างภายนอกเครื่องบิน

อะลูมิเนียม MCPCB:

• การนำความร้อน: 138-238 วัตต์/เมตร·เค

• ความหนาแน่น: 2.70 ก./ซม. (น้ำหนักเบา)

• CTE: 23-25 ​​ppm/°C

• ราคา: ต่ำกว่าทองแดง 30-50%

ทองแดง MCPCB:

• การนำความร้อน: 390-401 W/m·K (อะลูมิเนียมประมาณสองเท่า)

• ความหนาแน่น: 8.96 ก./ซม. (หนักกว่า 3.3 เท่า)

• CTE: 16-17 ppm/°C (เหมาะกับส่วนประกอบ LED ที่ 6-7 ppm/°C ดีกว่า)

• เหนือกว่าสำหรับความหนาแน่นของพลังงานสูง (>2 W/cm²)

ตารางการตัดสินใจสำหรับการใช้งานเครื่องบิน:

สำหรับสภาพแวดล้อมที่รุนแรง: PCB แกนผ้าคาร์บอนมีค่าการนำความร้อน XY ที่ 175-300 W/m·K โดยมี CTE เพียง 4-6.5 ppm/°C ซึ่งเข้ากันได้อย่างใกล้ชิดกับแพ็คเกจ LED เซรามิก ซึ่งช่วยลดความเครียดจากความร้อนในระหว่างรอบอุณหภูมิที่รวดเร็วตั้งแต่ -55°C ถึง +85°C

คำถามที่ 2: ฉันจะออกแบบไฟ AC 400Hz ที่พบในระบบไฟส่องสว่างในห้องโดยสารเครื่องบินได้อย่างไร

ไฟส่องสว่างในห้องโดยสารเครื่องบินมักใช้ไฟ 115V AC ที่ 400Hz ไม่ใช่ 50/60Hz ที่พบในอาคาร สิ่งนี้สร้างข้อกำหนดการออกแบบที่เป็นเอกลักษณ์

ความท้าทายในการออกแบบ 400Hz: แหล่งจ่ายไฟมาตรฐานที่ออกแบบมาสำหรับ 50/60Hz จะมีความร้อนมากเกินไปหรือทำงานล้มเหลวที่ 400Hz เนื่องจากการสูญเสียแกนในหม้อแปลงและส่วนประกอบแม่เหล็ก

การปรับเปลี่ยนการออกแบบ PCBA ที่จำเป็น:

รายการตรวจสอบการออกแบบสำหรับ 400Hz PCBA:

1. ตรวจสอบพิกัดความถี่ของส่วนประกอบ - หม้อแปลงและตัวเหนี่ยวนำต้องระบุการทำงาน 400Hz

2. วัดกระแสไหลเข้า – ระบบ 400Hz มักจะมีกระแสไหลเข้าสูงกว่าการออกแบบ 50/60Hz

3. ทดสอบด้วยกำลังไฟระดับเครื่องบิน – ใช้แหล่งกำเนิด 400Hz ไม่ใช่แหล่งจ่ายไฟแบบตั้งโต๊ะ

4. ตรวจสอบการซิงโครไนซ์ – หลายระบบต้องการการหรี่แสงแบบล็อคความถี่

คำถามที่ 3: โหมดความล้มเหลวที่พบบ่อยที่สุดใน PCBA ของระบบไฟส่องสว่างบนเครื่องบินคืออะไร และฉันจะป้องกันได้อย่างไร

จากการวิเคราะห์ความล้มเหลวในภาคสนามของชุดอุปกรณ์ส่องสว่างของ Airbus และ Boeing โหมดความล้มเหลวทั้งห้าโหมดนี้มีอิทธิพลเหนือกว่า

โหมดความล้มเหลว 1: ความล้มเหลวของหม้อแปลง (วงจรจุดระเบิด/สตาร์ท)

การป้องกัน:

• ระบุหม้อแปลงที่มีระยะขอบความร้อนเพียงพอ

• ตรวจสอบให้แน่ใจว่าวัสดุปลูกสามารถทนต่ออุณหภูมิ -55°C ถึง +125°C

• ทดสอบแรงดันไฟฟ้าทุติยภูมิที่เหมาะสมภายใต้โหลด

โหมดความล้มเหลว 2: MOSFET พังในวงจรสวิตชิ่ง

การป้องกัน:

• ใช้ MOSFET ที่มีพิกัดแรงดันไฟฟ้าในการทำงานอย่างน้อย 2x

• เพิ่มตัวต้านทานเกต (10Ω ถึง 100Ω) เพื่อจำกัดกระแสไฟฟ้า

• รวมวงจร snubber ข้ามโหนดสวิตชิ่ง

• ลดอุณหภูมิ (ใช้ชิ้นส่วนที่มีจุดเชื่อมต่อ 150°C)

โหมดความล้มเหลว 3: ตัวเหนี่ยวนำล้มเหลวในวงจรเรโซแนนซ์

การป้องกัน:

• ระบุตัวเหนี่ยวนำที่มีฉนวนคลาส UL

• ตรวจสอบให้แน่ใจว่าพิกัดกระแสเกินกระแสสูงสุดในการทำงาน

• เพิ่มฟิวส์ความร้อนแบบอนุกรมสำหรับวงจรวิกฤติ

โหมดความล้มเหลว 4: ไมโครคอนโทรลเลอร์รีเซ็ตหรือล็อค

การป้องกัน:

• ใช้ IC ควบคุมแรงดันไฟฟ้าเฉพาะ (ไม่ใช่การรีเซ็ต RC)

• ตรวจสอบเวลาการรีเซ็ตตรงตามข้อกำหนดในเอกสารข้อมูล

• เพิ่มตัวจับเวลาจ้องจับผิดสำหรับการกู้คืนไฟดับ

โหมดความล้มเหลว 5: ความเมื่อยล้าของข้อต่อประสานจากการหมุนเวียนด้วยความร้อน

การป้องกันด้วยการออกแบบ PCBA:

• ใช้วัสดุที่เข้าคู่กับ CTE – แกนทองแดง (16-17 ppm/°C) ดีกว่าอะลูมิเนียม (23-25 ​​ppm/°C) เมื่อจับคู่กับ LED เซรามิก (6-7 ppm/°C)

• เพิ่มการยึดติดด้วยกาว – ใต้ส่วนประกอบขนาดใหญ่ ให้ใช้กาวอีพอกซีหรือซิลิโคน

• ปรับรูปทรงของแผ่นให้เหมาะสม – ใช้แผ่นทรงหยดน้ำและวงแหวนวงแหวนที่ใหญ่ขึ้นบนส่วนประกอบของรูทะลุ

• พิจารณา การเพาะ – สำหรับการประกอบภายนอก สารประกอบการเพาะจะช่วยลดความเครียดทางกลและความร้อน

การทดสอบที่ครอบคลุม: ก่อนที่จะอนุมัติการบิน PCBA จะต้องผ่านการหมุนเวียนความร้อน DO-160:

• ขั้นต่ำ 500 รอบ สำหรับการตกแต่งภายใน

• 1,000+ รอบ สำหรับภายนอก

• ช่วงอุณหภูมิตรงกับตำแหน่งการติดตั้งจริง

สรุป: รายการตรวจสอบการออกแบบ PCBA ของระบบแสงสว่างสำหรับเครื่องบิน

PCBA ระบบไฟส่องสว่างบนเครื่องบินที่ออกแบบมาอย่างเหมาะสมทำงานอย่างต่อเนื่องเป็นเวลามากกว่า 50,000 ชั่วโมงบิน โดยไม่ต้องบำรุงรักษาใดๆ การผสมผสานระหว่างการจัดการระบายความร้อน MCPCB ไดรเวอร์ LED ที่ตั้งโปรแกรมได้ และการทดสอบคุณสมบัติ DO-160 มอบความน่าเชื่อถือที่การบินต้องการ
