คู่มือนี้จะแจกแจงรายละเอียดข้อกำหนดทางเทคนิค มาตรฐานการผลิต และข้อกำหนดเฉพาะการใช้งานที่คุณจำเป็นต้องทราบ

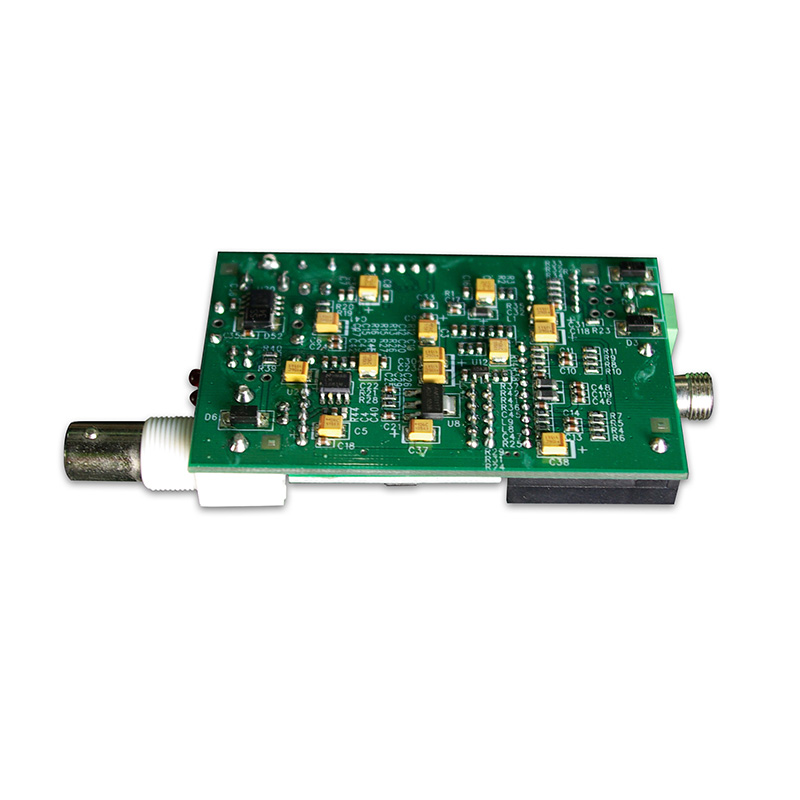

PCBA ไดรเวอร์ LED คืออะไร
PCBA ไดรเวอร์ LED คือบอร์ดประกอบครบชุดที่ควบคุมพลังงานที่จ่ายให้กับแหล่งกำเนิดแสง LED ต่างจาก PCB มาตรฐาน ส่วนประกอบเหล่านี้รวมส่วนประกอบเฉพาะ:
- ไอซีไดรเวอร์:ตัวควบคุมกระแสคงที่หรือแรงดันไฟฟ้าคงที่ (เช่น ON Semiconductor, TI, Nexperia)
- หม้อแปลง/ตัวเหนี่ยวนำ:สำหรับโทโพโลยีการแปลงพลังงาน เช่น Flyback หรือ Boost
- แผ่นระบายความร้อนและจุดระบายความร้อน:เพื่อจัดการอุณหภูมิจุดเชื่อมต่อของชิ้นส่วนที่สำคัญ
- ตัวเชื่อมต่อ:สำหรับการควบคุมการลดแสง (0-10V, PWM) และอินพุต AC/DC
เนื่องจาก LED จำเป็นต้องมีการควบคุมกระแสไฟฟ้าอย่างเข้มงวดเพื่อป้องกันการระบายความร้อนPCBAการออกแบบต้องให้ความสำคัญกับการแยกไฟฟ้าและการกระจายความร้อน
พารามิเตอร์ทางเทคนิคที่สำคัญ (ข้อมูลเชิงลึกของแผ่นข้อมูล)
เพื่อให้แน่ใจว่าการประกอบของคุณเป็นไปตามมาตรฐานอุตสาหกรรม คุณต้องตรวจสอบพารามิเตอร์เหล่านี้กับผู้ผลิตของคุณ ตามมาตรฐาน IPC และส่วนประกอบในปัจจุบัน นี่คือตัวชี้วัดที่สำคัญ
ข้อมูลจำเพาะทั่วไป
พารามิเตอร์ค่ามาตรฐาน / ช่วงมาตรฐานอุตสาหกรรมวัสดุฐาน FR4 (Tg 125°C นาที), แกนโลหะ (MCPCB)IPC-4101/21ความหนาของทองแดง1 ออนซ์ถึง 4 ออนซ์ (ชั้นภายนอก)IPC-6012 Class 2PCB ความหนา0.031" ถึง 0.125" (ปรับแต่งได้)IPC-600พื้นผิวเสร็จสิ้นENIG (Electroless Nickel Immersion Gold) หรือ ไร้สารตะกั่ว HASLRoHS 2002/95/ECSolder MaskLPI (ถ่ายภาพของเหลวได้) -- สีเขียว/สีขาว/สีดำIPC-SM-B40C
ประสิทธิภาพไฟฟ้าและความร้อน
พารามิเตอร์เงื่อนไขการให้คะแนนกระแสเอาต์พุตสูงสุดช่องกระแสไฟสูง (ยานยนต์)สูงสุด 8A ต่อช่องแรงดันไฟฟ้าการจ่ายสูงสุดอินพุต DC สูงสุด 75V อุณหภูมิทางแยก (Tj)ช่วงการทำงาน-40°C ถึง +150°Cความต้านทานความร้อน (θJA)ขึ้นอยู่กับเค้าโครง36°C/W (ทั่วไปสำหรับแพ็คเกจ QFN)การสลับความถี่บูสต์/ตัวแปลงบั๊ก100kHz ถึง 10MHz
ฟอร์มแฟกเตอร์หมายเหตุ:การออกแบบที่ทันสมัยกะทัดรัดใช้แพ็คเกจ DFN (2x2 มม.) เพื่อประหยัดพื้นที่บอร์ดได้มากถึง 90% เมื่อเทียบกับแพ็คเกจ SOT223 รุ่นเก่า

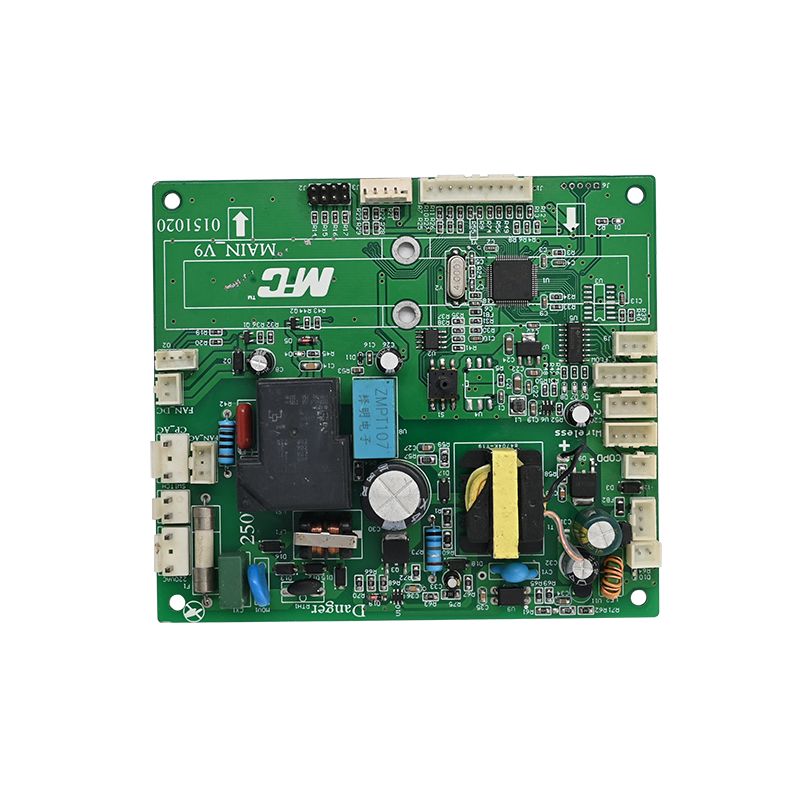

การออกแบบและการประกอบ: จุดเน้นทางวิศวกรรม 4 อันดับแรก
ที่จะได้พบกันกินเราอาศัยบันทึกการผลิตที่ตรวจสอบได้และข้อมูลทางวิศวกรรมในโลกแห่งความเป็นจริง
1. กลยุทธ์การจัดการความร้อน
ความร้อนเป็นศัตรูของตัวเก็บประจุด้วยไฟฟ้าและไฟ LED ตาย
- ผ่านตำแหน่ง:ใช้อาร์เรย์ของจุดผ่านความร้อนใต้แผ่น IC เพื่อถ่ายเทความร้อนไปยังระนาบกราวด์ทองแดง
- ทองแดงเท:ความหนาของทองแดงชั้นนอกควรเป็นขั้นต่ำ 2 ออนซ์ (0.0026 นิ้ว)สำหรับร่องรอยกระแสสูง
- การตรวจสอบ:การบิดงอและบิดของ PCBA จะต้องไม่เกิน0.0075 นิ้วต่อนิ้วเพื่อให้แน่ใจว่าหน้าสัมผัสของฮีทซิงค์
2. การเลือกส่วนประกอบเพื่ออายุการใช้งานที่ยืนยาว
- เกรดยานยนต์:สำหรับไฟภายนอก ให้เลือกประชาคมเศรษฐกิจอาเซียน-Q101ไดรเวอร์ที่มีคุณสมบัติเหมาะสม ชิ้นส่วนเหล่านี้รองรับด้านข้างที่เปียกได้ (SWF) ซึ่งช่วยให้สามารถตรวจสอบด้วยแสงอัตโนมัติ (AOI) ของข้อต่อบัดกรี --- ข้อกำหนดสำหรับการผลิตที่มีข้อบกพร่องเป็นศูนย์
- ตัวเก็บประจุ:ใช้ตัวเก็บประจุกระแสไฟกระเพื่อมสูงที่มีอุณหภูมิต่ำสุด 105°C
3. ความสามารถในการบัดกรีและการตรวจสอบ
- การปฏิบัติตามข้อกำหนดของ AOI:บรรจุภัณฑ์ไร้สารตะกั่ว (DFN/QFN) ที่ไม่มีด้านข้างทำให้เปียกได้ จำเป็นต้องมีการตรวจเอ็กซเรย์ซึ่งมีค่าใช้จ่ายสูง เทคโนโลยี SWF ช่วยให้ได้มาตรฐาน AOI ซึ่งช่วยลดต้นทุนการประกอบได้อย่างมาก
- การลงทะเบียนหน้ากากประสาน:การลงทะเบียนที่ไม่ถูกต้องควรเก็บไว้ที่ ±0.004 นิ้ว สูงสุดเพื่อป้องกันการสัมผัสทองแดง
4. ความปลอดภัยทางไฟฟ้า (Creepage & Clearance)
- สำหรับไดรเวอร์ AC-DC (ออฟไลน์) ตรวจสอบให้แน่ใจว่ามีระยะห่างเพียงพอระหว่างรางไฟฟ้าแรงสูง (หลัก) และด้านทุติยภูมิแรงดันต่ำ
- คะแนนความไวไฟ:วัสดุทั้งหมดจะต้องเป็นไปตามUL94V-0. การจัดระดับนี้จะต้องทำเครื่องหมายไว้ที่ด้านบัดกรีของบอร์ด

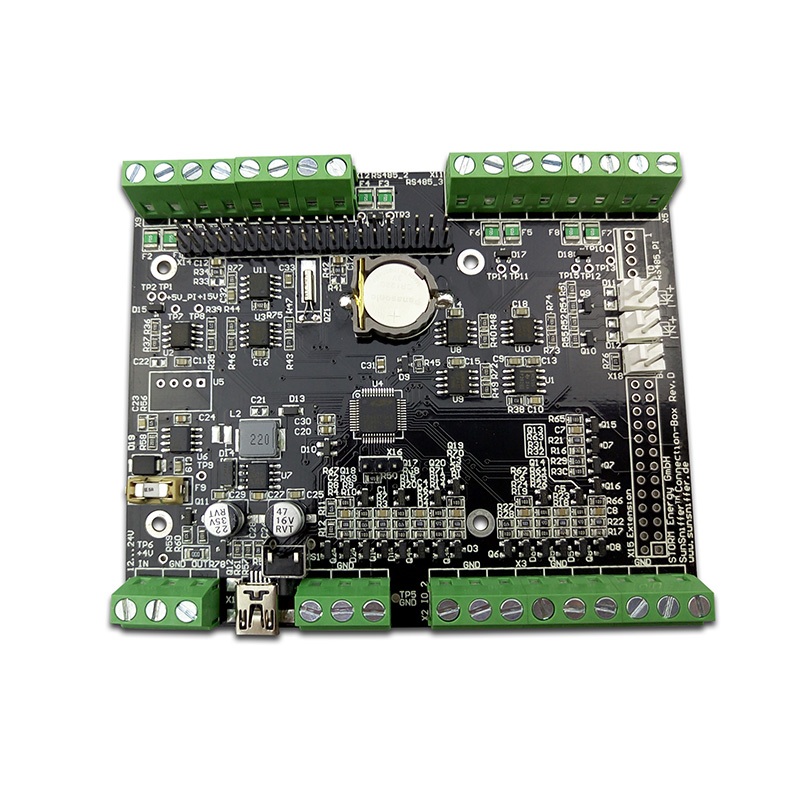

ข้อกำหนดเฉพาะของแอปพลิเคชัน
ภาคส่วนต่าง ๆ ทำให้เกิดความเครียดที่แตกต่างกันกับ PCBA ไดรเวอร์ LED
- ไฟหน้ารถยนต์ (ADB):ต้องใช้ไดรเวอร์กระแสสูง (8A+) ด้วยการปฏิบัติตาม EMC (CISPR 25 คลาส 5). ขนาดของบอร์ดมักถูกจำกัด ทำให้ต้องมีการซ้อนกัน 4 ชั้นขึ้นไป
- อ่าวสูงอุตสาหกรรม:มุ่งเน้นไปที่การป้องกันไฟกระชากและช่วงแรงดันไฟฟ้าอินพุตกว้าง (90-305V AC)
- ผู้บริโภค (หลอดไฟ LED):PCB อะลูมิเนียมชั้นเดียวที่คำนึงถึงต้นทุนและมีไดรเวอร์เชิงเส้นตรง
คำถามที่พบบ่อย (FAQ)
ด้านล่างนี้คือคำถามทางเทคนิคทั่วไปสามข้อที่เกี่ยวข้องกันไดรเวอร์ LED PCBAการจัดหาและการดีบัก
คำถามที่ 1: เหตุใด PCBA ไดรเวอร์ LED ของฉันจึงล้มเหลวหลังจากผ่านไปสองสามเดือน แม้ว่าส่วนประกอบจะเป็นของใหม่ก็ตาม
ตอบ:สาเหตุที่แท้จริงมีเกือบทุกครั้งความเครียดจากความร้อนหรือการบัดกรีไม่ดี. ตรวจสอบสิ่งต่อไปนี้:
1. อุณหภูมิทางแยก:คุณได้วัด Tc (อุณหภูมิเคส) ของ IC ไดรเวอร์หรือไม่ หลักทั่วไปคือทุกๆ 10°C ที่เพิ่มขึ้นเหนือ 85°C อายุการใช้งานของตัวเก็บประจุจะลดลงครึ่งหนึ่ง
2. ความอดอยากทองแดง:ความล้มเหลวหลายอย่างเกิดขึ้นเนื่องจากแผ่นระบายความร้อนของ IC ไม่ได้บัดกรีอย่างถูกต้อง การใช้ปีกข้างที่เปียกได้การออกแบบช่วยให้สามารถตรวจสอบ AOI เพื่อให้แน่ใจว่าแผ่นระบายความร้อนเชื่อมต่ออย่างสมบูรณ์
3. วัสดุ Tg:FR4 มาตรฐาน (Tg 130°C) อาจลดลงเมื่อเวลาผ่านไปหากไดรเวอร์ร้อน อัพเกรดเป็นTg 150°C+หรือ PCBA อะลูมิเนียมคอร์
คำถามที่ 2: ฉันจะตรวจสอบคุณภาพของ PCBA ไดรเวอร์ LED ต้นแบบก่อนการผลิตจำนวนมากได้อย่างไร
ตอบ:อย่าพึ่งพาการตรวจสอบด้วยสายตาเพียงอย่างเดียว คุณต้องมีกระบวนการยืนยันสามขั้นตอน:
1. การทดสอบทางไฟฟ้า (Flying Probe):จำเป็นต้องมีการตรวจสอบการเชื่อมต่อเน็ต 100% ตรวจสอบให้แน่ใจว่าไม่มีการลัดวงจรระหว่างตาข่ายไฟฟ้าแรงสูงและแรงต่ำ
2. การถ่ายภาพความร้อน:รันไดรเวอร์ที่โหลดเต็มเป็นเวลา 1 ชั่วโมง ใช้กล้องถ่ายภาพความร้อนเพื่อตรวจสอบว่าอุณหภูมิเคส IC ตรงกับข้อมูลจำเพาะของเอกสารข้อมูลหรือไม่
3. Solder Joint Micro-section:สำหรับแพ็คเกจ DFN คุณต้องตัดขวางข้อต่อตัวอย่างเพื่อตรวจสอบช่องว่าง ช่องว่างไม่ควรเกิน 25% ของพื้นที่แผ่นทั้งหมด
คำถามที่ 3: พื้นผิว "ENIG" ช่วยอะไรกับไดรเวอร์ LED ของฉัน และคุ้มค่ากับค่าใช้จ่ายเพิ่มเติมหรือไม่
ตอบ:ENIG (Electroless Nickel Immersion Gold) มีความสำคัญอย่างยิ่งต่อไดรเวอร์ LED ที่มีความน่าเชื่อถือสูง
- เหตุใดจึงสำคัญ:มาตรฐาน HASL (การปรับระดับการบัดกรีด้วยลมร้อน) ทำให้พื้นผิวไม่เรียบ สำหรับไอซีไดรเวอร์ LED พิทช์ขนาดเล็ก (เช่น QFN หรือ DFN) จำเป็นต้องมีความเรียบเพื่อการบัดกรีที่เหมาะสม
- สิทธิประโยชน์ "ทองคำ":ทองคำช่วยปกป้องชั้นนิกเกิลจากการเกิดออกซิเดชัน หากนิกเกิลออกซิไดซ์ คุณจะเกิดอาการ "แผ่นดำ" ซึ่งนำไปสู่ข้อต่อบัดกรีที่ดูดีแต่แตกร้าวภายใต้วงจรความร้อน (พบได้ทั่วไปในแสงกลางแจ้ง)
- คำตัดสิน:สำหรับการใช้งานในยานยนต์หรือกลางแจ้ง ENIG ไม่สามารถต่อรองได้ สำหรับหลอดไฟแบบใช้แล้วทิ้ง OSP หรือ HASL ก็เพียงพอแล้ว
สรุป
มีความแข็งแกร่งไดรเวอร์ LED PCBAถูกกำหนดไม่ใช่แค่โดย IC ที่เลือก แต่โดยน้ำหนักทองแดง, ความร้อนผ่านกลยุทธ์, และการตกแต่งพื้นผิว. เรียกร้องให้ปฏิบัติตามข้อกำหนด IPC-6012 คลาส 2 หรือคลาส 3 เสมอ และจัดลำดับความสำคัญของด้านข้างแบบเปียกได้สำหรับการใช้งานในยานยนต์ที่สำคัญ เพื่อให้มั่นใจในการตรวจสอบ AOI
การปฏิบัติตามพารามิเตอร์เหล่านี้---ผ่านการทดสอบในอุตสาหกรรม 20 ปีของเรา---คุณรับประกันอายุการใช้งานของไดรเวอร์ที่ตรงกับอาร์เรย์ LED ของคุณ ซึ่งโดยทั่วไปแล้วจะมีประสิทธิภาพ L70 มากกว่า 50,000 ชั่วโมง
