ด้วยประสบการณ์ 20 ปีในด้านอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและการผลิต PCB ฉันได้ตรวจสอบชุดไฟเพดานหลายพันชิ้น คู่มือนี้ครอบคลุมถึงการเลือกวัสดุ การจัดการระบายความร้อน โทโพโลยีไดรเวอร์ และข้อกำหนดการปฏิบัติตามข้อกำหนดเฉพาะสำหรับการออกแบบ PCBA สำหรับไฟเพดาน
PCBA ไฟเพดานต้องทำอะไรบ้าง

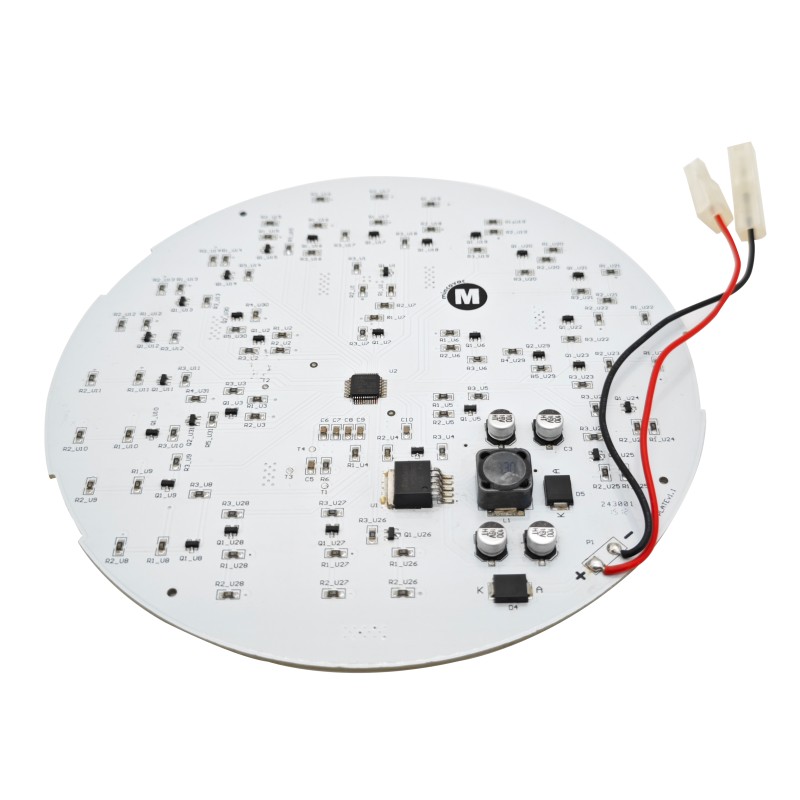

PCBA (ชุดแผงวงจรพิมพ์) ของไฟเพดานจะควบคุมและจ่ายไฟให้กับแหล่งกำเนิดแสง LED PCBA ต่างจาก PCB เปลือยตรงที่มีส่วนประกอบทั้งหมดที่บัดกรีไว้บนบอร์ด --- LED ไดรเวอร์ ตัวต้านทาน ตัวเก็บประจุ และตัวเชื่อมต่อ
ฟังก์ชั่นหลักของไฟเพดาน PCBตอบ:
- การแปลง AC เป็น DC (หากรวมไดรเวอร์):แปลงไฟ AC 110-277V เป็น DC แรงดันต่ำสำหรับ LED
- การควบคุมกระแสคงที่:รักษากระแสไฟ LED ให้คงที่ แม้ว่าแรงดันไฟฟ้าอินพุตจะผันผวน
- การจัดการความร้อน:นำความร้อนออกจากจุดเชื่อมต่อ LED เพื่อป้องกันความเสียหายก่อนเวลาอันควร
- การควบคุมการหรี่แสง (อุปกรณ์เสริม):การเชื่อมต่อกับสวิตช์หรี่ไฟติดผนัง (0-10V, TRIAC หรือ PWM)
ความแตกต่างจาก PCB เปลือย:PCB เปลือยมีรอยทองแดงและแผ่น แต่ไม่มีส่วนประกอบ PCBA ได้รับการประกอบอย่างสมบูรณ์และพร้อมที่จะติดตั้งเข้ากับโคมไฟ
ข้อมูลจำเพาะทางเทคนิคหลัก
พารามิเตอร์กำลังอินพุต
พารามิเตอร์ช่วงมาตรฐานช่วงประสิทธิภาพสูงแรงดันไฟฟ้าขาเข้า (AC)110-120V (US) หรือ 220-240V (EU)90-277V (สากล)ความถี่อินพุต50/60 Hz50/60 HzPower Factor (PF)>0.70 (ผู้บริโภค)>0.90 (เชิงพาณิชย์)ความผิดเพี้ยนฮาร์มอนิกรวม (THD)<20%<15% (DLC ข้อกำหนด)การป้องกันไฟกระชาก1 kV (พื้นฐาน)2-4 kV (เชิงพาณิชย์)
ข้อกำหนดตัวประกอบกำลังและ THD ตามมาตรฐาน Energy Star และ DLC
ข้อมูลจำเพาะของเอาต์พุต LED
พารามิเตอร์พลังงานต่ำพลังงานปานกลางพลังงานสูงเอาต์พุตลูเมนรวม800-1500 lm (แทนที่หลอดไส้ 60W)1500-3000 lm3000-5000 lm+จำนวน LED18-4848-100100-200+กระแสไฟ LED50-150 mA150-300 mA300-700 mAรวม กำลังไฟ8-15W15-30W30-60W
ข้อมูลจำเพาะทางกายภาพ
พารามิเตอร์FR4 มาตรฐานอะลูมิเนียม MCPCB รูปร่างบอร์ด กลม สี่เหลี่ยม หรือกำหนดเอง กลม สี่เหลี่ยม หรือแบบกำหนดเอง เส้นผ่านศูนย์กลาง (กลมทั่วไป)100 มม. ถึง 300 มม. 100 มม. ถึง 300 มม. น้ำหนักทองแดง 1 ออนซ์ (สัญญาณ), 2 ออนซ์ (กำลัง) 1-2 ออนซ์ จำนวนชั้น 2 ชั้น (ทั่วไป) 1-2 ชั้น ค่าการนำความร้อน 0.3-0.5 W/m·K1-9 W/m·K
การเลือกวัสดุ PCB: FR4 กับอะลูมิเนียม MCPCB
ทางเลือกระหว่าง FR4 และอะลูมิเนียม MCPCB (Metal Core PCB) คือการตัดสินใจที่สำคัญที่สุดในการออกแบบ PCBA สำหรับไฟเพดาน
ตารางเปรียบเทียบ
ลักษณะเฉพาะFR4 PCBAAอลูมิเนียม MCPCBการนำความร้อนต่ำ (0.3-0.5 W/m·K)ดีถึงดีเยี่ยม (1-9 W/m·K)น้ำหนักเบาปานกลางต้นทุน (ปริมาณต่ำ)ต่ำกว่าปานกลาง (สูงกว่า FR4 30-50%) อายุการใช้งาน LED ที่ 150mA30,000-40,000 ชั่วโมง50,000+ ชั่วโมงการใช้งานที่ดีที่สุดใช้พลังงานต่ำ (<12 วัตต์) หลอดไฟแบบถอดเปลี่ยนได้อุปกรณ์ติดตั้งบนเพดานขนาดกลางถึงกำลังสูง
เมทริกซ์การตัดสินใจ
พลังงานไฟเพดาน วัสดุ PCBA ที่แนะนำเหตุผล5W-12W (ขายึดฝังขนาดเล็ก)FR4 (2 ชั้น)ต้นทุนต่ำกว่า ความร้อนที่ยอมรับได้12W-25W (เพดานมาตรฐาน)อะลูมิเนียม MCPCB (1-2 W/m·K)การจัดการความร้อนวิกฤต25W-50W (แผงขนาดใหญ่)อลูมิเนียมประสิทธิภาพสูง (3-5 W/m·K)ป้องกันไฟ LED ร้อนเกินไป50W+ (เชิงพาณิชย์)อะลูมิเนียมระดับพรีเมียม (5-9 W/m·K) หรือแกนทองแดงจำเป็นสำหรับความน่าเชื่อถือ
กฎง่ายๆ:สำหรับไฟเพดานที่สูงกว่า 15 วัตต์ ให้ใช้อะลูมิเนียม MCPCB FR4 จะทำให้ LED ขัดข้องก่อนกำหนดเนื่องจากการสะสมความร้อน
โทโพโลยีไดรเวอร์สำหรับ PCBA ไฟเพดาน
PCBA สำหรับไฟเพดานใช้สถาปัตยกรรมไดรเวอร์หลักสองแบบ: แบบรวม (ส่วนประกอบบนบอร์ดเดียวกัน) หรือระยะไกล (บอร์ดไดรเวอร์แยกกัน)
บูรณาการกับไดร์เวอร์ระยะไกล
มุมมองไดรเวอร์แบบรวม (COB หรือเชิงเส้น)ไดรเวอร์ระยะไกล (บอร์ดแยก)ตำแหน่งของไดรเวอร์บน PCBA เดียวกันกับ LEDบอร์ดแยกเชื่อมต่อด้วยสายไฟกำลังไฟทั่วไป5W-25W15W-100W+ประสิทธิภาพ80-88%85-93%ประสิทธิภาพการสั่นไหวอาจไม่ดีด้วยไดรเวอร์เชิงเส้นแบบธรรมดาดีเยี่ยมด้วยการกรองที่เหมาะสมความเข้ากันได้ในการลดแสงจำกัด (TRIAC เท่านั้น)กว้าง (0-10V, TRIAC, DALI)ต้นทุนต่ำกว่า (บอร์ดเดี่ยว)สูงกว่า (สองบอร์ด)ดีที่สุดสำหรับอุปกรณ์ติดตั้งที่ไวต่อต้นทุนและไม่หรี่แสงเชิงพาณิชย์ หรี่แสงได้ กำลังไฟสูง
กระแสคงที่กับแรงดันคงที่
ประเภทไดรเวอร์ดีที่สุดสำหรับข้อดีข้อเสียข้อเสียกระแสคงที่ (CC)สายไฟ LED ขับเคลื่อนโดยตรงเรียบง่ายกว่าและมีส่วนประกอบน้อยกว่าจำนวน LED จะต้องตรงกับแรงดันไฟฟ้าของไดรเวอร์แรงดันไฟฟ้าคงที่ (CV)อุปกรณ์ติดตั้งแบบโมดูลาร์ที่มีบอร์ดหลายตัวมาตรฐาน 12V/24V ง่ายต่อการขยายต้องใช้ตัวต้านทานจำกัดกระแสแยกต่างหาก
คำแนะนำสำหรับไฟเพดาน PCBตอบ:ใช้โทโพโลยีไดรเวอร์ปัจจุบันคงที่สำหรับการออกแบบแบบรวม ให้กระแสไฟ LED ที่เสถียรโดยไม่มีตัวต้านทานเพิ่มเติม
การจัดการความร้อนสำหรับ PCBA ไฟเพดาน
ความร้อนเป็นศัตรูหลักของอายุการใช้งานของ LED สำหรับอุณหภูมิหัวต่อ LED ที่ลดลงทุกๆ 10°C อายุการใช้งานจะเพิ่มขึ้นสองเท่า
การออกแบบเส้นทางความร้อน
เส้นทางการระบายความร้อนสำหรับ PCBA ของไฟเพดานเป็นไปตามลำดับนี้:
หัวต่อ LED → แผ่นความร้อน LED → ทองแดง PCBA → ชั้นไดอิเล็กตริก (MCPCB) → ฐานอลูมิเนียม → ตัวอุปกรณ์ติดตั้ง → อากาศในห้อง
ลิงค์ที่อ่อนแอที่สุด:ชั้นอิเล็กทริก (ฉนวนระหว่างวงจรทองแดงและฐานอลูมิเนียม) ไดอิเล็กทริกมาตรฐานมีค่าการนำไฟฟ้า 1-3 W/m·K อิเล็กทริกระดับพรีเมียมถึง 5-9 W/m·K
กฎการออกแบบแผ่น LED
ความต้องการองค์ประกอบการออกแบบ จุดผ่านความร้อนใต้ LED9-12 จุดผ่าน (เส้นผ่านศูนย์กลาง 0.3 มม.) ต่อ LED กำลังสูงผ่านการบรรจุ เติมและปิดฝา (ช่วยให้บัดกรีที่ด้านบน) ขนาดแผ่นทองแดงขั้นต่ำ 2x ขนาดแผ่นความร้อน LED ครอบคลุมการบัดกรี 80-90% ของพื้นที่แผ่นความร้อน (การตรวจสอบด้วยรังสีเอกซ์) ความทนทานต่อช่องว่างสูงสุด 25% ของพื้นที่แผ่น
การตรวจสอบความร้อน
การทดสอบการผลิต:หลังจากประกอบแล้ว ให้เปิดไฟเพดานอย่างเต็มกำลังเป็นเวลา 1 ชั่วโมง วัดอุณหภูมิที่แผ่น LED โดยใช้กล้องอินฟราเรด
อุณหภูมิ (แผ่น LED) เกรดอายุการใช้งานที่คาดหวัง<50°CEดีเยี่ยม70,000+ ชั่วโมง50-60°Cดี50,000-70,000 ชั่วโมง60-70°Cยอมรับได้30,000-50,000 ชั่วโมง>70°Cความเสี่ยงต่อความล้มเหลว<20,000 ชั่วโมง
กฎเค้าโครง PCB สำหรับ PCBA ไฟเพดาน
กฎข้อที่ 1: การจัดวาง LED แบบสมมาตร
วาง LED ให้เท่ากันทั่วทั้ง PCBA เพื่อป้องกันจุดร้อนและรับประกันการกระจายแสงที่สม่ำเสมอ สำหรับไฟเพดานทรงกลม:
- จัดเรียงไฟ LED เป็นวงกลมศูนย์กลาง
- ระยะห่างเท่ากันระหว่าง LED ที่อยู่ติดกัน
- รักษาระยะห่างจากขอบกระดานให้สม่ำเสมอ
กฎข้อที่ 2: ร่องรอยกระแสสูงระยะสั้น
กระแสไฟสูง (ไฟ LED และกราวด์) ควรสั้นและกว้างที่สุด คำนวณความกว้างที่ต้องการ:
สำหรับทองแดง 2 ออนซ์ อุณหภูมิที่เพิ่มขึ้น 20°C:
- ความกว้าง (มิล) = กระแส (แอมป์) × 35
ตัวอย่าง: การติดตาม 300mA (0.3A) → 0.3 × 35 = ขั้นต่ำ 10.5 มิล (0.27 มม.)
เพิ่มส่วนต่างความปลอดภัย 50%:ใช้ 16 มิล (0.4 มม.) สำหรับการติดตาม 300mA
กฎข้อที่ 3: แยกส่วน AC และ DC
หาก PCBA มีตัวแปลง AC-DC ในตัว:
- เก็บอินพุต AC (ไฟฟ้าแรงสูง) ไว้ที่ขอบด้านหนึ่งของบอร์ด
- รักษาระยะห่างตามผิวฉนวน 3 มม. ระหว่างร่องรอย AC และ DC แรงดันต่ำ
- ใช้สล็อตหรือคูน้ำใน PCB หากพื้นที่มีจำกัด
กฎข้อที่ 4: ทองแดงเทลงดิน
ใช้ทองแดงแข็งเทลงบนชั้นบนสุด (สำหรับ MCPCB ซึ่งเป็นชั้นวงจร) เพื่อให้ LED ส่งคืน ซึ่งจะช่วยลดแรงดันไฟฟ้าตกและปรับปรุงการกระจายความร้อน
กฎข้อที่ 5: การกระจายพลังงานแบบเดซี่เชน
สำหรับไฟเพดานที่ยาวกว่า (เชิงเส้นหรือเป็นรูปสี่เหลี่ยมผืนผ้า) ให้กำหนดเส้นทางกำลังไฟเป็นบัสกลาง แทนที่จะป้อนไฟ LED จากปลายสายไฟก่อนหน้า
ตัวอย่างเค้าโครง PCBA ไฟเพดาน (กลม)

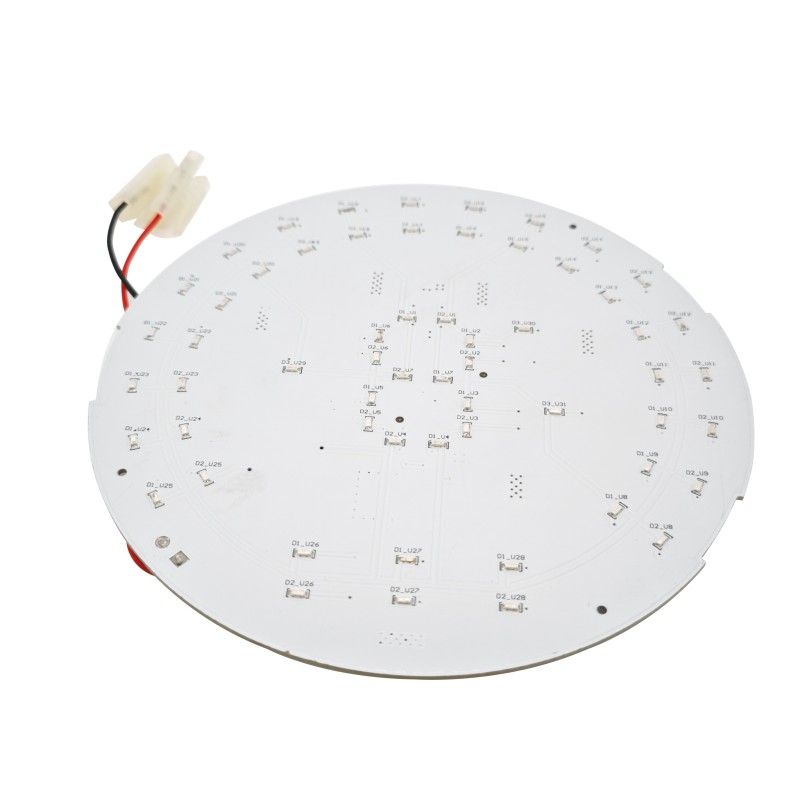

PCBA ไฟเพดานทรงกลมทั่วไป (เส้นผ่านศูนย์กลาง 150 มม., ไฟ LED 36 ดวง) มีชั้นซ้อนนี้:
ชั้นฟังก์ชันน้ำหนักทองแดงด้านบน (ชั้นวงจร) แผ่น LED, ร่องรอย, ส่วนประกอบไดรเวอร์2 ออนซ์ชั้นไดอิเล็กทริกการแยกทางไฟฟ้า75-100 µmAฐานอลูมิเนียมการกระจายความร้อนและการรองรับทางกลความหนา 1.6 มม. ด้านล่าง (อุปกรณ์เสริม) ส่วนประกอบรองหรือหน้ากากประสานเท่านั้นไม่มี
ข้อพิจารณาการสั่นไหวและการหรี่แสง
สาเหตุของการกะพริบ
การกะพริบของ LED เกิดขึ้นเมื่อกระแสเอาต์พุตของไดรเวอร์มีการกระเพื่อมอย่างมีนัยสำคัญ สาเหตุทั่วไป:
- ความจุเอาต์พุตไม่เพียงพอในไดรเวอร์
- ความเข้ากันได้ของตัวหรี่ TRIAC แย่(เครื่องหรี่ขอบชั้นนำพร้อมโหลดแบบ capacitive)
- การหรี่แสง PWM ความถี่ต่ำ(<1 กิโลเฮิรตซ์)
การวัดการสั่นไหว
เมตริกดีที่ยอมรับได้แย่เปอร์เซ็นต์การสั่นไหว (100Hz)<10%10-30%>30% ดัชนีการสั่นไหว<0.10.1-0.3>0.3ความถี่การสั่นไหว>1 kHz100-1000 Hz<100 Hz
เทคนิคลดการสั่นไหว
เทคนิคเอฟเฟกต์ต้นทุนผลกระทบเพิ่มตัวเก็บประจุเอาท์พุตจำนวนมาก (100-470µF) ลดการกระเพื่อม 100-120 Hz ต่ำ ($0.10-0.30) เพิ่มความถี่การลดแสง PWM เป็น >4 kHz กำจัดการสั่นไหวที่มองเห็นได้ไม่มี (การเปลี่ยนแปลงเฟิร์มแวร์) ใช้โทโพโลยี PF สูงหรือโทโพโลยีเพิ่มบัค การควบคุมแรงดันไฟฟ้าที่ดีขึ้นปานกลาง ($0.50-1.00)
การปฏิบัติตามและการรับรอง
การรับรองที่จำเป็นโดยตลาด
ข้อกำหนดการรับรองตลาดUSAUL 1598 หรือ UL 8750ความปลอดภัยสำหรับโคมไฟ LED แคนาดาCSA C22.2 No. 250.0ความปลอดภัยสำหรับโคมไฟEUCE (รวมถึง LVD, EMC, RoHS)ความปลอดภัย การปล่อยก๊าซเรือนกระจก สารอันตรายทั่วโลกโมดูล LED IEC 62031 สำหรับการให้แสงสว่างทั่วไปประสิทธิภาพการใช้พลังงาน (US)Energy Star หรือ DLCRebate ข้อกำหนดด้านสาธารณูปโภค
การทดสอบการปฏิบัติตามข้อกำหนดทั่วไป
การทดสอบเกณฑ์มาตรฐาน ความแข็งแรงของไดอิเล็กทริก (ฮิโปต)UL 87501500V AC เป็นเวลา 1 นาที ไม่มีการพังทลาย ความต่อเนื่องของกราวด์UL 8750<0.1Ω ระหว่างเทอร์มินอลกราวด์กับโลหะเปลือยEMI (นำไฟฟ้าและแผ่รังสี)FCC Part 15 (US) หรือ EN 55015 (EU)ต่ำกว่าขีดจำกัดที่ระบุตัวประกอบกำลังและ THDEพลังงาน StarPF >0.90, THD <20% สำหรับเชิงพาณิชย์
คำถามที่พบบ่อยเกี่ยวกับไฟเพดาน PCBA
คำถามที่ 1: ฉันสามารถใช้ PCBA ของไฟเพดานเดียวกันสำหรับการใช้งานเชิงพาณิชย์ทั้ง 120V และ 277V ได้หรือไม่
ตอบ:ไม่ ไม่ใช่หากไม่มีไดรเวอร์อินพุตสากล นี่คือรายละเอียดทางเทคนิค:
PCBA ที่ออกแบบมาโดยเฉพาะสำหรับ 120V AC ใช้ส่วนประกอบที่ได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าบัสประมาณ 200V DC (หลังการแก้ไข) ที่ 277V AC บัส DC แบบแก้ไขจะอยู่ที่ประมาณ 390V DC ซึ่งเกินพิกัดแรงดันไฟฟ้าของตัวเก็บประจุ, MOSFET และไดโอดมาตรฐาน 120V
ข้อกำหนดการลดแรงดันไฟฟ้าของส่วนประกอบ:
ส่วนประกอบระดับ 120V277V ระดับที่ต้องการตัวเก็บประจุอินพุต200V400-450VMOSFET250-300V500-600VRวงจรเรียงกระแสไดโอด200V400VCระยะการครีเอทีฟ 1.5 มม.3.0 มม.
หากคุณต้องการ PCBA เดียวสำหรับแรงดันไฟฟ้าทั้งสอง:
- ระบุไดรเวอร์อินพุตสากลพิกัด 90-277V AC
- ใช้ส่วนประกอบที่กำหนดสำหรับบัส 400V DC ขั้นต่ำ
- ออกแบบการคืบของ PCB ไว้ 3 มม. ระหว่างสาย AC และส่วนไฟฟ้าแรงต่ำ
- คาดว่าต้นทุนส่วนประกอบจะสูงขึ้น 10-20%
ทางเลือก:สร้างรูปแบบ PCBA สองรูปแบบ --- รูปแบบหนึ่งสำหรับ 120V (ต้นทุนที่ต่ำกว่า) และอีกรูปแบบหนึ่งสำหรับ 277V (ระดับแรงดันไฟฟ้าที่สูงกว่า) นี่เป็นเรื่องปกติในการผลิตแสงสว่างเชิงพาณิชย์
คำถามที่ 2: ฉันจะแน่ใจได้อย่างไรว่า PCBA ของไฟเพดานของฉันทำงานอย่างถูกต้องกับเครื่องหรี่ไฟติดผนัง TRIAC
ตอบ:ความเข้ากันได้ของสวิตช์หรี่ไฟ TRIAC ถือเป็นความท้าทายทั่วไปสำหรับนักออกแบบ PCBA สำหรับไฟเพดาน นี่คือแนวทางทางวิศวกรรม:
ปัญหา:สวิตช์หรี่ไฟ TRIAC ออกแบบมาสำหรับหลอดไส้ (โหลดความต้านทาน) LED แสดงโหลดที่เกิดปฏิกิริยาซึ่งอาจทำให้ TRIAC ติดไฟผิดพลาด ซึ่งทำให้เกิดการกะพริบ กะพริบ หรือไม่สามารถหรี่แสงได้ต่ำกว่า 30%
โซลูชันที่ 1 - ตัวต้านทาน Bleeder (พาสซีฟ):
เพิ่มตัวต้านทานไล่ลม (10-50 kΩ, 1-2W) คร่อมอินพุต AC ซึ่งดึงกระแสไฟฟ้าได้เพียงพอ (5-15 mA) เพื่อให้ TRIAC ทำงานได้อย่างถูกต้องในแต่ละครึ่งรอบ
ผลลัพธ์:ปรับปรุงการหรี่แสงต่ำสุด (โดยทั่วไปขั้นต่ำ 10-15%) เพิ่มการสูญเสียสแตนด์บาย 1-2W
โซลูชันที่ 2 - วงจรตกเลือดที่ใช้งานอยู่ (แนะนำ):
ตัวไล่ลมที่ทำงานอยู่ (ควบคุมด้วย IC) จะดึงกระแสเฉพาะเมื่อ TRIAC ยิงผิดพลาดเท่านั้น การสูญเสียประสิทธิภาพใกล้เป็นศูนย์
โซลูชันที่ 3 - ระบุ IC ไดรเวอร์ลดแสง TRIAC:
IC ไดรเวอร์ LED เชิงพาณิชย์จำนวนมากมีการตรวจจับการหรี่แสง TRIAC และการควบคุมเลือดออกในตัว ตัวอย่างได้แก่:
- ทีไอ LM3447(ไดร์เวอร์ LED หรี่แสงได้ TRIAC)
- MPS MP4030(ตัวควบคุมด้านหลักลดแสง TRIAC)
ข้อกำหนดการทดสอบ:ตรวจสอบความเข้ากันได้ของการหรี่ไฟกับสวิตช์หรี่ไฟ TRIAC ที่แตกต่างกันอย่างน้อย 5 รุ่น (Lutron, Leviton, Legrand) เครื่องหรี่ไฟมีความแตกต่างกันอย่างมากในข้อกำหนดการถือครองในปัจจุบัน
สัญญาณความล้มเหลวของสนาม:หากไฟเพดานกะพริบหรือกะพริบเมื่อหรี่ลงต่ำกว่า 50% แสดงว่าวงจรไล่ลมไม่เพียงพอ
คำถามที่ 3: ปัญหาด้านคุณภาพที่พบบ่อยที่สุดในการผลิต PCBA สำหรับไฟเพดานคืออะไร
ตอบ:จากการตรวจสอบการผลิตนับพันครั้ง ข้อบกพร่องทั้งห้านี้เป็นสาเหตุมากกว่า 80% ของปัญหาคุณภาพ PCBA ของไฟเพดาน
ข้อบกพร่องความถี่สาเหตุหลักวิธีการตรวจจับต้นทุนการทำใหม่การฝังหิน LED 1-5%ปริมาณการบัดกรีที่ไม่สม่ำเสมอบนแผ่น LED AOI สูง (ไฟ LED เสียหาย)ช่องว่างการบัดกรีใต้ไฟ LEDก๊าซฟลักซ์ที่ติดอยู่ทั่วไปในระหว่างการรีโฟลว์การตรวจสอบด้วยรังสีเอกซ์ไม่มี (ช่องว่าง <25% ที่ยอมรับได้)ไฟ LED ขั้วย้อนกลับ0.5-2%ข้อผิดพลาดของตัวป้อนหรือตำแหน่งการมองเห็นหรือ AOI (สี/เครื่องหมาย)สูงมาก (เศษ บอร์ด)ข้อต่อบัดกรีเย็นบนไดรเวอร์ IC1-3%อุณหภูมิการรีโฟลว์ไม่เพียงพอ AOI หรือการตรวจสอบด้วยตนเอง ปานกลาง (ทำใหม่ได้)แผ่นความร้อนไม่เพียงพอ (MCPCB)5-10% การใช้งานที่ไม่สอดคล้องกัน การทดสอบแบบดึงหรือการถ่ายภาพความร้อนต่ำ (เพิ่มการแปะ)
กลยุทธ์การป้องกัน:
ป้ายหลุมศพ LED:
- ใช้รูรับแสงลายฉลุที่ใหญ่กว่าแผ่น LED เล็กน้อย (อัตราส่วน 1:1.1)
- ตรวจสอบให้แน่ใจว่าโปรไฟล์ reflow มีเวลาสูงกว่า liquidus (TAL) 60-90 วินาที
ไฟ LED ขั้วย้อนกลับ:
- ใช้ไฟ LED ที่มีเครื่องหมายขั้วที่ชัดเจน (ขั้วบวก/แคโทด)
- ใช้การตรวจสอบด้วยแสงอัตโนมัติ (AOI) ด้วยการตรวจสอบขั้ว
- รันการทดสอบขั้ว 100% บนโพรบบินหรือเบดออฟเล็บ
ข้อต่อประสานเย็น:
- ตรวจสอบอุณหภูมิสูงสุดของการรีโฟลว์ (245-260°C สำหรับ SAC305 ไร้สารตะกั่ว)
- ตรวจสอบโปรไฟล์เตาอบทุกวันด้วยเครื่องโปรไฟล์ (ไม่ใช่เพียงครั้งเดียวต่อชุด)
แผ่นระบายความร้อนไม่เพียงพอ (MCPCB ไปยังฮีทซิงค์):
- ใช้ลายฉลุหรือการพิมพ์สกรีนสำหรับวางความร้อน (ไม่ใช่การใช้งานด้วยตนเอง)
- เป้าหมายความหนาวาง 0.3-0.5 มม
- ตรวจสอบการครอบคลุมหลังการติดตั้ง (แผ่นระบายความร้อนควรบีบขอบเล็กน้อย)
รายการตรวจสอบการควบคุมคุณภาพสำหรับการตรวจสอบ PCBA ไฟเพดานที่เข้ามา:
รายการตรวจสอบวิธีการเกณฑ์การยอมรับขั้ว LED ภาพหรือ AOI ถูกต้อง 100% ข้อต่อบัดกรี (ส่วนประกอบกำลัง) AOIN ไม่มีการเชื่อมต่อ ไม่มีการบัดกรีไม่เพียงพอช่องว่าง LED เอ็กซ์เรย์ (ตัวอย่าง 5-10%)<25% ต่อแผ่น วางความร้อน ภาพ (บีบออกที่ขอบ) มองเห็นได้ที่จุดติดตั้งทั้งหมด การทดสอบทางไฟฟ้า โพรบบินหรือฐานตะปู เปิด/สั้น การตรวจสอบแรงดันไฟฟ้าไปข้างหน้า LED
รายการตรวจสอบการผลิต PCBA สำหรับไฟเพดาน
ขั้นตอนการผลิตความต้องการการตรวจสอบการตรวจสอบขาเข้า PCB ไม่มีการบิดเบี้ยว ความหนาที่ถูกต้อง ENIG มองเห็นได้เสร็จสิ้น การวัดด้วยภาพและเกจบัดกรีการพิมพ์ลายฉลุความหนา 0.1-0.12 มม. การจัดตำแหน่งรูรับแสง ±0.05 มม.SPI (การตรวจสอบการวางบัดกรี)เลือกและวางตำแหน่ง LED ±ความแม่นยำ 0.05 มม.AOI หลังจากการจัดวางการบัดกรีแบบรีโฟลว์สูงสุด 245-260°C, TAL 60-90 วินาทีข้อมูลโปรไฟล์ ต่อชุด การใช้งานแบบวางความร้อน ความหนา 0.3-0.5 มม. ครอบคลุมทั้งหมด การตรวจสอบน้ำหนัก + ภาพการติดตั้งฮีทซิงค์ ความดันสม่ำเสมอ ไม่มีช่องว่าง ข้อกำหนดแรงบิดของสกรู การทดสอบทางไฟฟ้า เปิด/สั้น ขั้ว LED การวัดกระแส อุปกรณ์ทดสอบอัตโนมัติ
สรุป: รายการตรวจสอบ PCBA สำหรับไฟเพดานคุณภาพดี
PCBA ของไฟเพดานคุณภาพดีช่วยรักษาสมดุลระหว่างต้นทุน ประสิทธิภาพการระบายความร้อน และการปฏิบัติตามข้อกำหนด สำหรับอุปกรณ์ติดตั้งในที่พักอาศัยมาตรฐาน (15-25 วัตต์) อะลูมิเนียม MCPCB ที่มีทองแดง 2 ออนซ์ ไดรเวอร์กระแสคงที่ และแผ่น LED อุณหภูมิต่ำกว่า 60°C มีอายุการใช้งานยาวนานกว่า 50,000+ ชั่วโมงอย่างสม่ำเสมอ สำหรับอุปกรณ์ติดตั้งแบบหรี่แสงได้ในเชิงพาณิชย์ ให้เพิ่มไดรเวอร์ IC ที่เข้ากันได้กับ TRIAC และวงจรไล่ลม ข้อบกพร่องในการผลิตที่พบบ่อยที่สุด --- ป้ายหลุมศพ LED, ขั้วย้อนกลับ และข้อต่อเย็น --- สามารถป้องกันได้ด้วยการตรวจสอบ AOI และโปรไฟล์การจัดเรียงกลับที่มีการควบคุม
| องค์ประกอบการออกแบบ | ความต้องการ |
|---|---|
| วัสดุพีซีบี | อะลูมิเนียม MCPCB สำหรับ >15W; FR4 ยอมรับได้สำหรับ <12W |
| น้ำหนักทองแดง | 2 ออนซ์สำหรับร่องรอยพลังงาน 1 ออนซ์สำหรับสัญญาณ |
| การจัดการความร้อน | จุดระบายความร้อน 9+ ต่อ LED; อุณหภูมิของแผ่น LED <60°C ที่โหลดเต็ม |
| โทโพโลยีไดรเวอร์ | กระแสคงที่ (รวมหรือระยะไกล) |
| การควบคุมการสั่นไหว | ความจุเอาต์พุต 100-470µF; PWM ลดแสง >4 kHz หากใช้ |
| ความเข้ากันได้ของการหรี่แสง | วงจรตกเลือดสำหรับ TRIAC; IC ลดแสงเฉพาะเพื่อผลลัพธ์ที่ดีที่สุด |
| ระดับแรงดันไฟฟ้า | ส่วนประกอบที่ได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าขาเข้าสูงสุด (120V หรือ 277V หรือสากล) |
| การรับรอง | UL หรือ CE ตามตลาดเป้าหมาย Energy Star เพื่อการพาณิชย์ |
| การตรวจสอบการผลิต | AOI (ขั้ว LED, ข้อต่อประสาน), เอ็กซ์เรย์ (ช่องว่าง), การทดสอบทางไฟฟ้า |
