วิธีสร้าง PCBA สำหรับปลูกแสงที่เชื่อถือได้
ไฟปลูก (อุปกรณ์ติดตั้ง LED สำหรับพืชสวน) ทำงานภายใต้สภาวะที่ต้องการ: ใช้งานต่อเนื่อง 12-16 ชั่วโมงต่อวัน สภาพแวดล้อมที่มีความชื้นสูง (60-90% RH) และความเครียดจากความร้อนที่สำคัญ PCBA เป็นแกนหลักของอุปกรณ์ติดตั้งทั้งหมด---ความล้มเหลวในที่นี้หมายถึงการสูญเสียพืชผลและการสูญเสียพลังงาน
ด้วยประสบการณ์ 20 ปีในด้านอิเล็กทรอนิกส์กำลังและการผลิต PCB ในภาคอุตสาหกรรมและเกษตรกรรม ฉันได้วิเคราะห์ความล้มเหลวของสนามแสงเติบโตหลายร้อยครั้ง คู่มือนี้ครอบคลุมถึงการเลือกวัสดุ การจัดการความร้อน การออกแบบสเปกตรัม และพารามิเตอร์ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้วสำหรับ PCBA สำหรับไฟปลูก

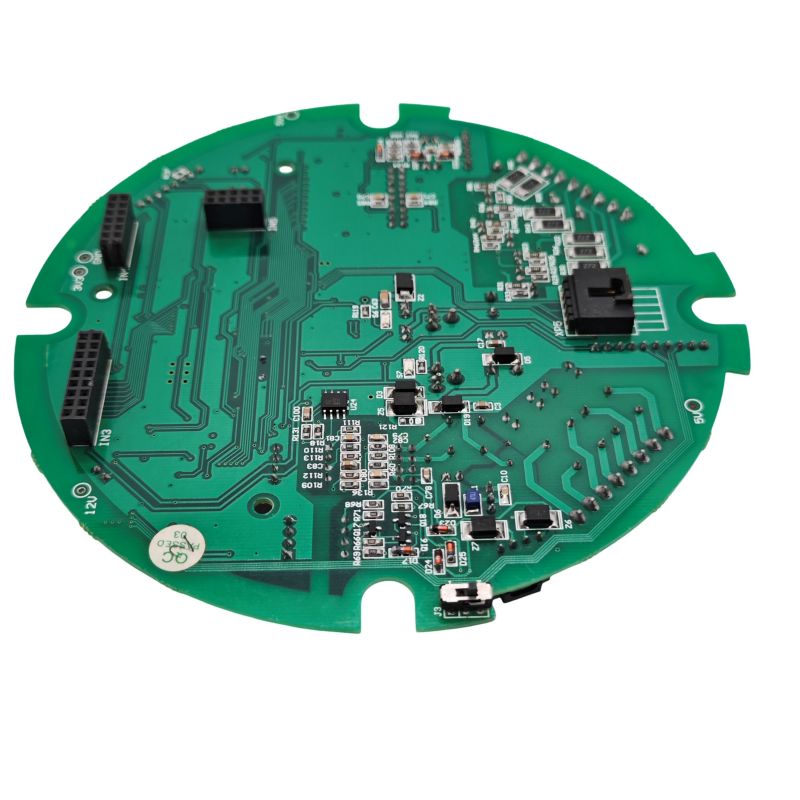

PCBA สำหรับปลูกแสงต้องทำอะไรบ้าง
PCBA แสงปลูกสนับสนุนการสังเคราะห์แสงของพืชผ่านแสงประดิษฐ์ PCBA สำหรับพืชสวนจะต้องให้ความยาวคลื่นเฉพาะ (สีแดงสำหรับการออกดอก สีน้ำเงินสำหรับการเจริญเติบโตของพืช) ซึ่งแตกต่างจากระบบไฟมาตรฐาน ในขณะที่ต้องจัดการการทำงานที่ใช้พลังงานสูงอย่างต่อเนื่อง
ฟังก์ชั่นที่สำคัญของ PCBA สำหรับปลูกแสง:
- การควบคุมเอาต์พุตสเปกตรัม:ขับเคลื่อนชิป LED ที่ความยาวคลื่นที่แม่นยำ (660 นาโนเมตรสีแดง, 450 นาโนเมตรสีน้ำเงิน) โดยมีค่าเบี่ยงเบน ≤±5 นาโนเมตร
- การกระจายความร้อน:ขจัดความร้อนออกจากจุดเชื่อมต่อ LED เพื่อป้องกันค่าลูเมนเสื่อมก่อนเวลาอันควร
- การควบคุมพลังงาน:แปลงอินพุต AC (85-265V) หรืออินพุต DC (12-52V) เป็นกระแสคงที่คงที่สำหรับสายไฟ LED
- การคุ้มครองสิ่งแวดล้อม:ทนต่อความชื้นในเรือนกระจกและการเปลี่ยนแปลงของอุณหภูมิ
ความแตกต่างที่สำคัญจาก LED PCBA มาตรฐาน:PCBA แสงสำหรับการปลูกต้องการความหนาแน่นของพลังงานที่สูงกว่า (40W ถึง 200W+ ต่อบอร์ด) และการปรับสเปกตรัมเฉพาะสำหรับพืชประเภทต่างๆ
ข้อมูลจำเพาะทางเทคนิคหลัก
ข้อกำหนดสเปกตรัมตามระยะการเจริญเติบโต
ระยะการเจริญเติบโตความยาวคลื่นที่โดดเด่นสีแดงทั่วไป:อัตราส่วนสีน้ำเงินการประยุกต์ใช้พืชพรรณ (ใบ/ลำต้น)450นาโนเมตร (สีน้ำเงิน)3:1 ถึง 4:1ผักกาดหอม สมุนไพร ผักใบเขียวการออกดอก/ติดผล660นาโนเมตร (สีแดง)5:1 ถึง 9:1มะเขือเทศ พริก กัญชาสเปกตรัมเต็ม400-700นาโนเมตร + สีขาวตัวแปร แสงเสริมเรือนกระจก
อิงตามมาตรฐาน LED สำหรับพืชสวนในปัจจุบันและข้อกำหนดของผู้ผลิต
ข้อมูลจำเพาะด้านไฟฟ้าและพลังงาน
พารามิเตอร์ พลังงานต่ำ (บ้าน/DIY) พลังงานกลาง (เชิงพาณิชย์) พลังงานสูง (ฟาร์มแนวตั้ง) พลังงานรวม 10W-40W40W-120W120W-300W+แรงดันไฟฟ้าขาเข้า12V-24V DC45-52V DC48V DC หรือ AC 85-265VLED ปัจจุบันต่อ ช่อง350mA-700mA700mA-1500mA1500mA-2800mAส่วนเบี่ยงเบนปัจจุบัน±5%±2%±1%ประสิทธิภาพการแปลงพลังงาน>85%>90%>93%
ช่วงกำลังที่ได้มาจากข้อกำหนด PCBA สำหรับไฟปลูกเชิงพาณิชย์
ข้อมูลจำเพาะทางกายภาพและความร้อน
พารามิเตอร์FR4 Standardอะลูมิเนียม MCPCBทองแดง MCPCBการนำความร้อน0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·Kทองแดง น้ำหนัก1 oz1-2 oz2-3 ozจำนวนชั้น2-4 ชั้น1-2 ชั้น1-2 ชั้นอุณหภูมิในการทำงานสูงสุด 130°C (Tg)พื้นผิว 60°C พื้นผิว 70°C การใช้งานทั่วไปใช้พลังงานต่ำ (<30W)ไฟเชิงพาณิชย์ส่วนใหญ่กำลังไฟสูงเป็นพิเศษ
ตามมาตรฐานการผลิต PCB สำหรับการใช้งานด้านพืชสวน
การเลือกวัสดุ PCB: สำคัญอย่างยิ่งต่อความน่าเชื่อถือ
การเลือกใช้วัสดุ PCB จะกำหนดอายุการใช้งานและประสิทธิภาพของแสงในการปลูกโดยตรง

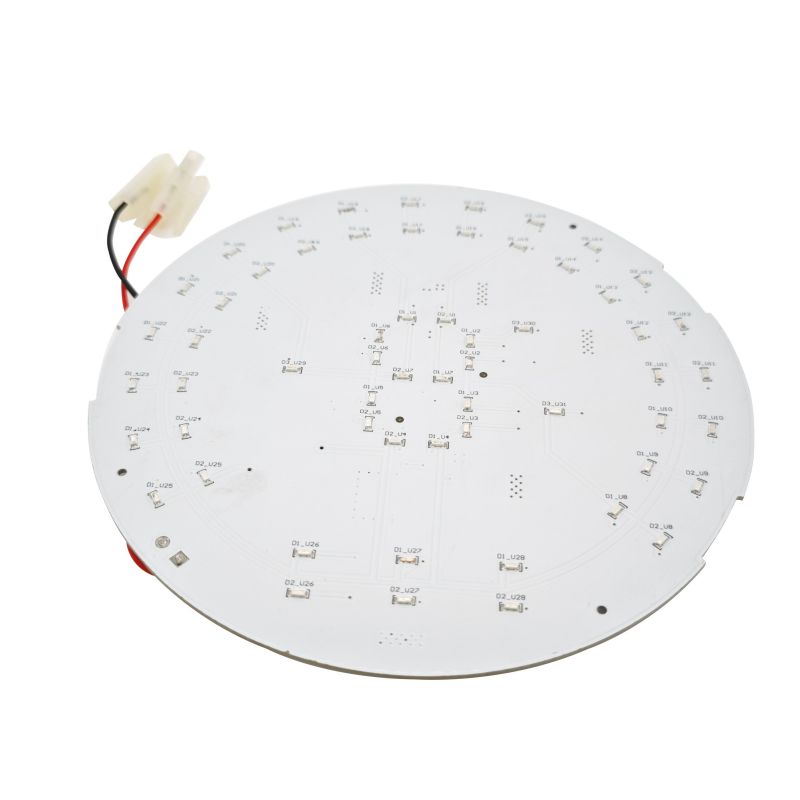

อลูมิเนียม MCPCB (พบมากที่สุดสำหรับไฟปลูก)
MCPCB อะลูมิเนียมมีสัดส่วนมากกว่า 80% ของ PCBA แสงสำหรับปลูกเชิงพาณิชย์ โดยนำเสนอความสมดุลระหว่างประสิทธิภาพการระบายความร้อนและราคา
พารามิเตอร์อะลูมิเนียมมาตรฐานอะลูมิเนียมประสิทธิภาพสูงการนำความร้อน1-3 W/m·K5-9 W/m·Kความหนาของชั้นไดอิเล็กทริก50-100µm75-150µmแรงดันพังทลาย2-3 kV3-5 kVราคาต่อ m² (จำนวนมาก)~$30~$50
เมื่อเลือกอลูมิเนียม:ไฟปลูกเชิงพาณิชย์ส่วนใหญ่ตั้งแต่ 40W ถึง 200W PCB อะลูมิเนียม 1-3 W/m·K เพียงพอสำหรับความหนาแน่นของ LED มาตรฐาน
FR4 (คำนึงถึงต้นทุนหรือใช้พลังงานต่ำ)
PCBA สำหรับไฟปลูก FR4 เหมาะสำหรับ:
- อุปกรณ์ติดตั้งพลังงานต่ำต่ำกว่า 30W
- การออกแบบที่มีฮีทซิงค์ภายนอก
- การสมัครระยะสั้นหรืองานอดิเรก
ข้อจำกัด:FR4 ไม่สามารถกระจายความร้อนได้อย่างมีประสิทธิภาพ อุณหภูมิหัวต่อ LED สูงขึ้น 15-25°C สูงกว่าการออกแบบ MCPCB อะลูมิเนียมที่เทียบเท่ากัน
เซรามิก PCBA (พรีเมี่ยม / ความน่าเชื่อถือสูง)
พื้นผิวเซรามิก (อลูมินาหรืออะลูมิเนียมไนไตรด์) กำจัดชั้นอิเล็กทริกโดยสิ้นเชิง ทำให้มีค่าการนำความร้อนอยู่ที่ 20-200+ W/m·K
ดีที่สุดสำหรับ:ความหนาแน่นพลังงานสูงเป็นพิเศษ (>3 W/cm²) หรือการใช้งานที่ต้องการความน่าเชื่อถือสูงสุด
การจัดการระบายความร้อนเพื่อการทำงานต่อเนื่อง
ไฟปลูกทำงาน 12-16 ชั่วโมงต่อวัน 365 วันต่อปี การจัดการระบายความร้อนคือปัจจัยด้านความน่าเชื่อถืออันดับ 1
การเพิ่มประสิทธิภาพเส้นทางความร้อน
กฎง่ายๆ:สำหรับอุณหภูมิหัวต่อ LED ที่ลดลงทุกๆ 10°C อายุการใช้งานจะเพิ่มขึ้นสองเท่า
ข้อกำหนดองค์ประกอบการออกแบบวิธีการตรวจสอบจุดผ่านความร้อนใต้แผ่น LEDขั้นต่ำ 9 จุด (เส้นผ่านศูนย์กลาง 0.3 มม.) ต่อ LED การตรวจสอบเอ็กซ์เรย์ผ่านการเติมเติมและปิดด้วยทองแดงหรืออีพอกซีหน้าตัด พื้นที่ทองแดงสำหรับการกระจายความร้อน300-500 มม.² ต่อ LED กำลังสูง การตรวจสอบโครงร่าง PCB การครอบคลุมการบัดกรีบนแผ่นความร้อน การครอบคลุม 80-90% (ไม่มีช่องว่างขนาดใหญ่)การเอ็กซ์เรย์ เป็นโมฆะ <25%อุณหภูมิพื้นผิว (ที่โหลดเต็ม) ต่ำกว่า 60°C (บริเวณแผ่น LED) การถ่ายภาพความร้อน
วัสดุเชื่อมต่อในการระบายความร้อน (TIM)
ระหว่าง MCPCB และฮีทซิงค์แบบติดตั้ง:
- TIM ที่จำเป็น:แผ่นความร้อนซิลิโคนหรือเซรามิก (ขั้นต่ำ 3 W/m·K)
- ความหนา:0.5 มม. ถึง 1.5 มม
- การบีบอัด:20-30% เพื่อขจัดช่องว่างอากาศ
น้ำหนักทองแดงสำหรับร่องรอยปัจจุบัน
กระแสต่อการติดตามน้ำหนักทองแดงขั้นต่ำน้ำหนักทองแดงที่แนะนำ<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz พร้อมช่องเปิดบัดกรี3A+2 oz พร้อมการติดตามแบบขนาน3 oz
อิงตามมาตรฐานความจุปัจจุบันของ IPC-2221 สำหรับระบบแสงสว่างสำหรับพืชสวน
การออกแบบสเปกตรัมและการควบคุมความยาวคลื่น
พืชต้องการสเปกตรัมแสงเฉพาะสำหรับระยะการเจริญเติบโตที่แตกต่างกัน PCBA จะต้องส่งมอบความยาวคลื่นเหล่านี้ด้วยความแม่นยำ
ความยาวคลื่นมาตรฐานสำหรับไฟปลูก
ความยาวคลื่นสีฟังก์ชันประเภทชิป LED450-460nmสีน้ำเงินรอยัลการเจริญเติบโตของพืชการดูดซึมคลอโรฟิลล์ไฟ LED สีฟ้า660-665nmสีแดงเข้มการออกดอก การติดผล การสร้างสัณฐานภาพด้วยแสง LED สีแดง730-740nmสีแดงไกลเอฟเฟกต์ Emerson การออกดอกไฟ LED สีแดงไกล3000K-5000Kสีขาวสเปกตรัมเต็มรูปแบบ ความสะดวกสบายในการมองเห็น LED สีขาว
คำแนะนำอัตราส่วนสีแดง:สีน้ำเงิน
ประเภทพืชที่แนะนำ สีแดง:สีน้ำเงิน อัตราส่วนหมายเหตุ ผักใบเขียว (ผักกาดหอม ผักโขม)3:1 ถึง 4:1สีน้ำเงินสูงกว่าสำหรับการเจริญเติบโตแบบกะทัดรัด พืชติดผล (มะเขือเทศ พริก)5:1 ถึง 9:1สีแดงสูงกว่าสำหรับการพัฒนาดอกไม้/ผลไม้ สมุนไพร (โหระพา ผักชี)4:1 ถึง 6:1 สเปกตรัมที่สมดุล กัญชาเต็มวงจร4:1 (ผัก) ถึง 8:1 (ดอกไม้)สเปกตรัมที่ปรับได้ ที่ต้องการ
อิงตามแนวทางการออกแบบ LED สำหรับพืชสวนจากแหล่งอุตสาหกรรม
การควบคุมปัจจุบันสำหรับความเสถียรของความยาวคลื่น
ความยาวคลื่น LED เปลี่ยนไปตามความแปรผันของกระแส เพื่อรักษาความแม่นยำของสเปกตรัม:
- ส่วนเบี่ยงเบนกระแสสูงสุด:±2% ตลอดสาย LED ทั้งหมด
- ส่วนเบี่ยงเบนที่แนะนำ:±1% สำหรับการออกแบบระดับพรีเมียม
- วิธีการวัด:แรงดันตกคร่อมตัวต้านทานแบบอนุกรมหรือมิเตอร์กระแสอินไลน์

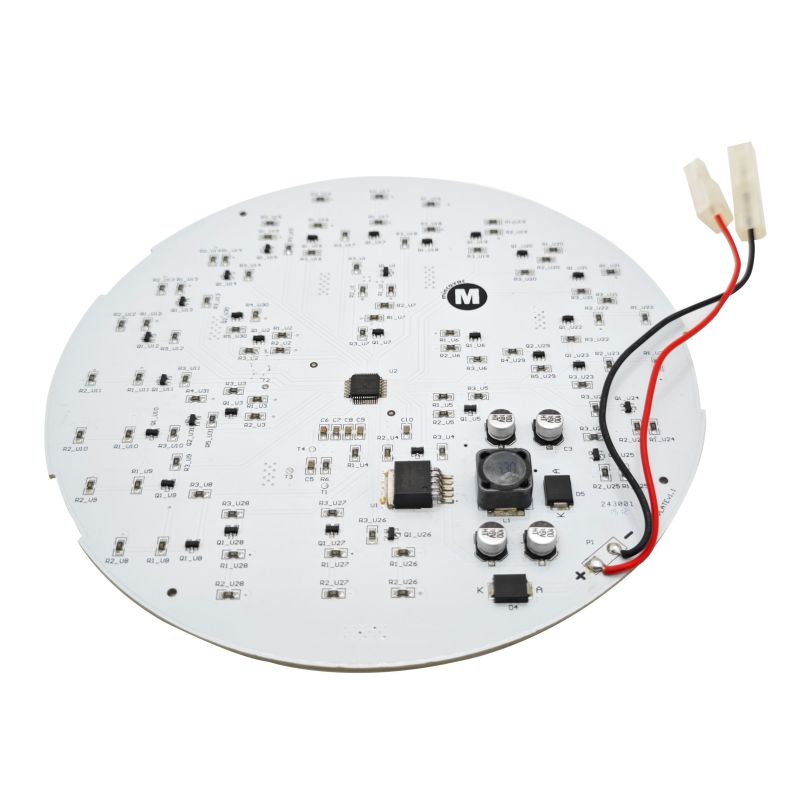

โทโพโลยีไดรเวอร์และการออกแบบวงจร
กระแสคงที่กับแรงดันคงที่
ต้องมี PCBAs สำหรับปลูกแสงไดรฟ์ปัจจุบันคงที่สำหรับสายไฟ LED แต่ละเส้นเพื่อรักษาความยาวคลื่นให้คงที่และป้องกันการระบายความร้อน
โทโพโลยีดีที่สุดสำหรับข้อดีข้อเสียกระแสคงที่เชิงเส้นพลังงานต่ำ (<30W)อีเอ็มไอแบบธรรมดาและต่ำไม่มีประสิทธิภาพเมื่อแรงดันไฟฟ้าตกสูงตัวแปลงบัคกำลังปานกลาง (30-100W), Vin > Vfมีประสิทธิภาพ (90-95%)ต้องใช้ตัวเหนี่ยวนำ, สัญญาณรบกวนการสลับบูสต์คอนเวอร์เตอร์สตริง LED พร้อม Vf > Vinความสามารถแบบสเต็ปอัพการนับส่วนประกอบที่สูงกว่ากระแสคงที่แบบหลายช่องสัญญาณกำลังสูง (>100W) สเปกตรัมที่ปรับได้แต่ละรายการ การควบคุมช่องสัญญาณ ประสิทธิภาพสูง ซับซ้อน ต้นทุนที่สูงขึ้น
จำเป็นต้องมีวงจรป้องกัน
ประเภทการป้องกันส่วนประกอบข้อมูลจำเพาะขั้วกลับขั้วไดโอด Schottky หรือ P-FETBบล็อกแรงดันไฟฟ้าลบที่อินพุตแรงดันไฟฟ้าเกินTVS ไดโอดแคลมป์ที่อินพุตสูงสุด 1.2x กระแสไฟเกิน (ต่อช่องสัญญาณ) ฟิวส์ PTC หรือตัวต้านทานความรู้สึก + การตัดไฟตัดที่กระแสไฟที่กำหนด 1.3x การป้องกัน ESDซีเนอร์ไดโอดบนอินพุต±8kV ขั้นต่ำ
การคุ้มครองสิ่งแวดล้อมสำหรับห้องปลูก
ไฟปลูกทำงานในสภาพแวดล้อมที่มีความชื้นสูง (60-90% RH) การป้องกันความชื้นเป็นสิ่งจำเป็นสำหรับการทำงานที่เชื่อถือได้
ข้อกำหนดการเคลือบตามแบบแผน
ประเภทการเคลือบเหมาะสำหรับวิธีการใช้งานความสามารถในการทำซ้ำได้อะคริลิก (AR)พืชสวนทั่วไปสเปรย์หรือการจุ่มEasyซิลิโคน (SR)ความชื้นสูง PCB ยืดหยุ่น สเปรย์แบบเลือกได้ยากยูรีเทน (UR)การสัมผัสน้ำเค็มหรือสารเคมีสเปรย์ยากมาก
ความหนาเคลือบขั้นต่ำ:0.03 มม. (1.2 มิล)
รายการตรวจสอบการป้องกันความชื้น
- การเคลือบตามแบบเหนือข้อต่อบัดกรีทั้งหมดและทองแดงที่ถูกเปิดเผย
- การปลูกสำหรับขั้วต่อและพื้นที่ไฟฟ้าแรงสูง (อุปกรณ์เสริมสำหรับสภาพแวดล้อมที่รุนแรง)
- ขั้วต่อที่ปิดสนิท(IP65 ขั้นต่ำสำหรับโรงเรือนกลางแจ้งหรือมีความชื้นสูง)
- พื้นผิวเคลือบ ENIG(ป้องกันการกัดกร่อนของทองแดง ไม่แนะนำให้ใช้ HASL)
ขีดจำกัดสภาพแวดล้อมการทำงาน
พารามิเตอร์เรือนกระจกในร่มกลางแจ้งช่วงความชื้น40-70% RH60-90% RH10-100% RHช่วงอุณหภูมิ15-30°C-5 ถึง 40°C-20 ถึง 50°Cพิกัด IP ขั้นต่ำIP20 (แห้งในอาคาร)IP44 (สาด)IP65 (ทนฝนและแดด)
กฎการจัดวาง PCBA แบบแสงสำหรับการปลูก
กฎข้อที่ 1: แยกกำลังและสัญญาณ
- แยกส่วนอินพุต AC/DC ออกจากร่องรอยไดรฟ์ LED
- ระยะห่างตามผิวฉนวนขั้นต่ำ: 3 มม. ระหว่างบริเวณไฟฟ้าแรงสูงและแรงดันต่ำ
กฎข้อที่ 2: ย่อลูปกระแสสูงให้สั้นลง
- วางไดรเวอร์ LED ให้ใกล้กับขั้วต่อ LED มากที่สุด
- ลดพื้นที่ลูปให้เหลือน้อยที่สุดเพื่อลด EMI
กฎข้อที่ 3: การออกแบบแผ่นระบายความร้อนสำหรับ LED
- แผ่นระบายความร้อน LED แต่ละแผ่นต้องใช้จุดระบายความร้อนขั้นต่ำ 9 จุด (0.3 มม.)
- ต้องเติม Vias และต่อยอดเพื่อให้สามารถบัดกรีได้
กฎข้อที่ 4: ทองแดงเทลงดิน
- ใช้ระนาบกราวด์แข็งบนชั้นที่ 2 (สำหรับ MCPCB 2 ชั้น กราวด์คือแกนโลหะ)
- สำหรับการออกแบบ FR4: ชั้นกราวด์เฉพาะที่มีรอยแยกน้อยที่สุด
กฎข้อที่ 5: การกระจายพลังงานแบบเดซี่เชน
- สำหรับ PCBA แสงปลูกเชิงเส้นแบบยาว (สูงถึง 1500 มม.) ให้ติดตามกำลังไฟเป็นบัสกลาง
- ป้อน LED แต่ละส่วนจากบัส ไม่ใช่จากส่วนท้ายของส่วนก่อนหน้า
ข้อกำหนดการผลิตและการประกอบ
ข้อมูลจำเพาะของแอสเซมบลี SMT สำหรับการปลูก PCBA แบบเบา
พารามิเตอร์ความต้องการการตรวจสอบการบัดกรีไร้สารตะกั่ว (SAC305 หรือที่คล้ายกัน) การปฏิบัติตาม RoHS
การทดสอบคุณภาพสำหรับการปลูก PCBA แสง
วิธีทดสอบผ่าน/เกณฑ์การไม่ผ่านการทดสอบในวงจร (ICT)ฟิกซ์เจอร์โพรบอัตโนมัติมีส่วนประกอบทั้งหมด ค่าที่ถูกต้อง การตรวจสอบขั้ว LED โหมดไดโอดหรือการตรวจสอบด้วยภาพการวางแนวที่ถูกต้อง 100% การถ่ายภาพความร้อนที่โหลดเต็ม กล้อง IR หลังการทำงาน 1 ชั่วโมง ไม่มีฮอตสปอต >70°C (แผ่น LED <เป้าหมาย 60°C) การตรวจสอบสเปกตรัมสเปกโตรมิเตอร์ (ความละเอียด 0.1 นาโนเมตร) ส่วนเบี่ยงเบนความยาวคลื่น ≤±5 นาโนเมตรจากข้อมูลจำเพาะการเผาไหม้ ทดสอบตลอด 24-48 ชั่วโมงที่กำลังไฟเต็ม สภาพแวดล้อมในห้องไม่มีไฟ LED ขัดข้อง ไม่มีการสั่นไหว
สำหรับการผลิต PCBA แสงปลูกเชิงพาณิชย์ แนะนำให้ทดสอบพารามิเตอร์เหล่านี้ 100%:
- การตรวจสอบขั้ว LED(การตรวจสอบด้วยแสงอัตโนมัติ)
- คุณภาพของข้อต่อประสาน(AOI บนส่วนประกอบพลังงานทั้งหมด)
- การทดสอบแบบเปิด/แบบสั้น(การบินสอบสวนหรือเตียงเล็บ)
- การตรวจสอบความร้อน(พื้นฐานตัวอย่าง 10% ของการผลิต)
คำถามที่พบบ่อยเกี่ยวกับการปลูกไฟ PCBA
คำถามที่ 1: วัสดุ PCB ที่ดีที่สุดสำหรับไฟปลูกกำลังสูง (200W+) ที่ทำงาน 18 ชั่วโมงต่อวันคืออะไร
ตอบ:เพื่อการทำงานต่อเนื่องด้วยกำลังสูงอะลูมิเนียม MCPCB ที่มีค่าการนำความร้อนขั้นต่ำ 3 W/m·Kเป็นทางเลือกมาตรฐาน นี่คือเมทริกซ์การตัดสินใจตามข้อมูลภาคสนามจริง:
ระดับพลังงานวัสดุที่แนะนำการนำความร้อนอายุการใช้งานที่คาดหวัง40W-100Wอะลูมิเนียมมาตรฐาน MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 ชั่วโมง100W-200Wอะลูมิเนียมประสิทธิภาพสูง (3-5 W/m·K)3-5 W/m·K50,000-70,000 ชั่วโมง200W-300W+อลูมิเนียมพรีเมียม (5-9 W/m·K) หรือแกนทองแดง5-9+ W/m·K70,000-100,000 ชั่วโมง
ทำไมต้องใช้อะลูมิเนียมมากกว่า FR4 เพื่อกำลังสูง:ไฟปลูก 200 วัตต์สร้างความร้อนได้มาก FR4 มีค่าการนำความร้อนเพียง 0.3-0.5 W/m·K ซึ่งทำหน้าที่เป็นฉนวน อุณหภูมิหัวต่อ LED จะเกิน 100°C ภายในไม่กี่นาที ส่งผลให้ค่าลูเมนเสื่อมลงอย่างรวดเร็ว (สูญเสีย 30-50% ภายใน 6 เดือน)
ทางเลือกเซรามิก PCBตอบ:เพื่อความน่าเชื่อถือสูงสุดหรือเมื่อขนาด PCB ถูกจำกัดอย่างรุนแรง (ความหนาแน่นของพลังงานสูง >3 W/cm²) พื้นผิวเซรามิก (อลูมินาหรืออะลูมิเนียมไนไตรด์) จะกำจัดชั้นอิเล็กทริกทั้งหมดเพื่อให้ได้ 20-200+ W/m·K อย่างไรก็ตาม ต้นทุนสูงกว่าอะลูมิเนียม MCPCB ถึง 3-5 เท่า
สิ่งที่สำคัญที่สุดสำหรับผู้ปลูกเชิงพาณิชย์ส่วนใหญ่:MCPCB อะลูมิเนียมประสิทธิภาพสูง (5 W/m·K) มอบความสมดุลระหว่างต้นทุนและความน่าเชื่อถือที่ดีที่สุดสำหรับฟิกซ์เจอร์ขนาด 200W+
คำถามที่ 2: ฉันจะคำนวณน้ำหนักทองแดงที่ต้องการสำหรับ PCBA แสงปลูกของฉันได้อย่างไร เพื่อป้องกันความร้อนสูงเกินไป
ตอบ:ใช้สูตร IPC-2221 กับหลักเกณฑ์เฉพาะด้านพืชสวนเหล่านี้ การติดตามความร้อนสูงเกินไปเป็นโหมดความล้มเหลวทั่วไปในไฟปลูกกำลังสูง
ขั้นตอนที่ 1 - กำหนดกระแสสูงสุดต่อการติดตาม:
สำหรับไฟปลูกทั่วไป 100W ที่ 48V: กระแสไฟ = 100W / 48V = 2.08A ต่อสตริง
ขั้นตอนที่ 2 - เลือกอุณหภูมิที่เพิ่มขึ้นที่อนุญาต (ΔT):
- เพิ่มขึ้น 10°C:อนุรักษ์นิยมสำหรับอายุการใช้งาน 50,000+ ชั่วโมง (แนะนำสำหรับเชิงพาณิชย์)
- เพิ่มขึ้น 20°C:เป็นที่ยอมรับในระดับผู้บริโภค
- เพิ่มขึ้น 30°C:ความเสี่ยงสูง --- ร่องรอยจะทำให้ข้อต่อประสานอ่อนลงเมื่อเวลาผ่านไป
ขั้นตอนที่ 3 - เลือกน้ำหนักทองแดงตามกระแส:
กระแสไฟฟ้า ความกว้างที่ต้องการของทองแดง 1 ออนซ์ (ΔT=20°C) ความกว้างที่ต้องการของทองแดง 2 ออนซ์ (ΔT=20°C) คำแนะนำ 1A30 มิล (0.76 มม.)15 มิล (0.38 มม.) ยอมรับได้ 1 ออนซ์ 2A70 มิล (1.78 มม.) 35 มิล (0.89 มม.) ที่ต้องการ 2 ออนซ์ 3A120 มิล (3.05 มม.)60 มิลลิเมตร (1.52 มม.) ขั้นต่ำ 2 ออนซ์ 5A220 มิลลิเมตร (5.59 มม.) 110 มิลลิเมตร (2.79 มม.) แนะนำ 3 ออนซ์
ขั้นตอนที่ 4 - คำนวณโดยใช้สูตรอย่างง่าย (สำหรับร่องรอยภายนอก ทองแดง 2 ออนซ์):
ความกว้าง (มิล) = กระแส (แอมป์) × 35 (สำหรับ ΔT=20°C)
ตัวอย่างสำหรับ 2.08A: 2.08 × 35 = ความกว้างขั้นต่ำ 73 มิลลิเมตร (1.85 มม.)
เพิ่มอัตราความปลอดภัย 20%:73 × 1.2 = 88 มิลลิเมตร (2.23 มม.)
คำแนะนำอย่างมืออาชีพสำหรับการปลูกไฟ PCBตอบ:
- ใช้ทองแดงขั้นต่ำ 2 ออนซ์สำหรับร่องรอยทั้งหมดที่มี >1A
- ใช้ทองแดง 3 ออนซ์สำหรับร่องรอยที่มี >3A หรือเมื่อพื้นที่บอร์ดมีจำกัด
- เพิ่มการเปิดหน้ากากประสานบนร่องรอยกระแสสูง --- การบัดกรีเพิ่มเติมจะเพิ่มความจุกระแสไฟ 20-40%
วิธีการตรวจสอบ:หลังจากการประกอบต้นแบบ ให้วัดอุณหภูมิร่องรอยด้วยกล้องอินฟราเรดที่โหลดเต็ม หากมีร่องรอยใดๆ เกิน 70°C ให้เพิ่มน้ำหนักทองแดงหรือขยายร่องรอยให้กว้างขึ้น
คำถามที่ 3: อะไรทำให้เกิดแสงที่ไม่สม่ำเสมอหรือการกะพริบใน PCBA สำหรับปลูกไฟ และฉันจะแก้ไขได้อย่างไร
ตอบ:โดยทั่วไปแล้วแสงที่ออกมาไม่สม่ำเสมอและการกะพริบจะเกิดจากกระแสไฟฟ้าไม่ตรงกันระหว่างสายไฟ LED แบบขนานหรือความจุจำนวนมากไม่เพียงพอ. นี่คือลำดับการวินิจฉัย:
สาเหตุที่ 1 - ปัจจุบันไม่ตรงกันในสตริงคู่ขนาน (ที่พบบ่อยที่สุด):
เมื่อเชื่อมต่อสายไฟ LED หลายสายแบบขนานกับไดรเวอร์กระแสคงที่ตัวเดียว ความแตกต่างเล็กน้อยของแรงดันไปข้างหน้า (Vf) จะทำให้สตริงหนึ่งดึงกระแสไฟได้มากกว่าสตริงอื่นๆ สตริงที่ร้อนที่สุดดึงกระแสไฟสูงสุด และร้อนขึ้นอีก (Vf ลดลงตามอุณหภูมิ) และดึงกระแสไฟมากขึ้น---หนีความร้อน
สารละลาย:
- ใช้กแยกไดรเวอร์ปัจจุบันคงที่ต่อสตริง(นิยมใช้กำลังสูง)
- หรือเพิ่มตัวต้านทานที่สมดุล(0.5-2Ω) อนุกรมกับแต่ละสายเพื่อปรับกระแสให้เท่ากัน
- กำลังไฟของตัวต้านทาน: P = I² × R (เช่น 1A² × 1Ω = ตัวต้านทาน 1W)
สาเหตุที่ 2 - ความจุรวมไม่เพียงพอที่เอาต์พุตของไดรเวอร์:
การหรี่แสงแบบพัลส์ไวด์ธมอดูเลต (PWM) ทำให้เกิดการกะพริบที่มองเห็นได้ หากความจุเอาต์พุตน้อยเกินไป กระแสไฟ LED ขึ้นและลงตามรอบ PWM แต่ละรอบ
ความถี่ PWMความจุรวมขั้นต่ำการมองเห็นการสั่นไหว100-200 Hz1000µF+มองเห็นได้สำหรับคนส่วนใหญ่500-1000 Hz470µFFการตรวจจับแบบเลียบได้ประมาณ 1,000-4000 Hz100µFโดยทั่วไปไม่มีการสั่นไหว>4000 Hzไม่จำเป็น ไม่มีการสั่นไหวที่มองเห็นได้
แก้ไข:เพิ่มตัวเก็บประจุด้วยไฟฟ้า 100-470µF ทั่วทั้งเอาต์พุต LED บวกกับตัวเก็บประจุเซรามิก 10µF สำหรับการกรองความถี่สูง
สาเหตุที่ 3 - ข้อต่อประสานไม่ดีบนการเชื่อมต่อ LED:
ข้อต่อบัดกรีที่ร้าวหรือเย็นบนแผ่น LED ทำให้เกิดการเชื่อมต่อเป็นระยะๆ ไฟ LED อาจกะพริบ สลัว หรือล้มเหลวโดยสิ้นเชิงเมื่อบอร์ดร้อนและเย็นลง
วิธีการตรวจจับ:
- แตะ LED แต่ละอันเบา ๆ ด้วยเครื่องมือพลาสติกในขณะที่ไฟกำลังทำงาน
- หากเกิดการกะพริบ ให้ทำการ reflow ข้อต่อบัดกรี
- สำหรับ SMT LED ให้ตรวจสอบภายใต้การขยายเพื่อดูรอยแตกรอบๆ แผ่น
สาเหตุที่ 4 - ความกว้างการติดตามไม่เพียงพอทำให้เกิดแรงดันไฟฟ้าตก:
รอยเส้นยาวและแคบบนสายไฟกำลังสูงทำให้เกิดแรงดันไฟฟ้าตก ไฟ LED ที่ปลายสุดของการติดตามได้รับกระแสน้อยกว่าที่อยู่ใกล้ไดรเวอร์
แก้ไข:
- คำนวณแรงดันไฟฟ้าตก: V_drop = I × R_trace
- สำหรับสาย 2A บนเส้น 100 มิล (2.54 มม.) 1 ออนซ์ยาวกว่า 24 นิ้ว: R µ 0.24 Ω, V_drop in 0.48 V
- นี่อาจเป็นที่ยอมรับได้ สำหรับ V_drop >0.5V ให้เพิ่มความกว้างของการติดตามหรือใช้ทองแดง 2 ออนซ์
การตรวจสอบอย่างรวดเร็ว:วัดแรงดันไฟฟ้าที่ LED ตัวแรกและ LED สุดท้ายในแต่ละสาย หากความแตกต่างเกิน 0.3V ให้อัพเกรดการออกแบบการติดตาม
รายการตรวจสอบการทดสอบการผลิตสำหรับการปลูก PCBA แบบเบา
ก่อนที่จะอนุมัติ PCBA แสงสำหรับปลูกสำหรับการผลิตจำนวนมาก ให้ตรวจสอบการทดสอบทั้งห้านี้:
| ทดสอบ | วิธี | ผ่าน/ไม่ผ่านเกณฑ์ |
|---|---|---|
| เอาท์พุทสเปกตรัม | การบูรณาการทรงกลมหรือสเปกโตรมิเตอร์ | ส่วนเบี่ยงเบนความยาวคลื่น ≤±5nm จากเป้าหมาย |
| ประสิทธิภาพการระบายความร้อน | กล้อง IR หลังจากโหลดเต็มที่เป็นเวลา 1 ชั่วโมง | ไม่มีจุด >70°C; แผ่น LED <60°C |
| ยอดคงเหลือปัจจุบัน | วัดกระแสในแต่ละสายคู่ขนาน | ส่วนเบี่ยงเบนระหว่างสตริง <5% |
| ทนต่อความชื้น | ความชื้น 85% ที่ 40°C เป็นเวลา 48 ชั่วโมง เปิดเครื่อง | ไม่มีการกัดกร่อน ไม่มีการสั่นไหว ไม่มีความล้มเหลว |
| การตรวจสอบอายุการใช้งาน (แบบเร่ง) | 85°C/85% RH, 1000 ชั่วโมง (ทดสอบบาท) | ค่าเสื่อมราคาลูเมน <10% |
สำหรับการสั่งซื้อเชิงพาณิชย์:ขอเอกสาร PPAP (กระบวนการอนุมัติชิ้นส่วนการผลิต) รวมถึงรายงานการถ่ายภาพความร้อนและข้อมูลการตรวจสอบสเปกตรัม
สรุป: รายการตรวจสอบ PCBA สำหรับไฟสำหรับปลูกที่เชื่อถือได้
องค์ประกอบการออกแบบ ความต้องการ วัสดุ PCBอะลูมิเนียม MCPCB (1-9 W/m·K) สำหรับส่วนใหญ่ FR4 สำหรับพลังงานต่ำเท่านั้น (<30W) น้ำหนักทองแดงขั้นต่ำ 2 ออนซ์สำหรับการติดตามพลังงาน 1 ออนซ์สำหรับสัญญาณการจัดการความร้อน จุดผ่านความร้อน 9+ ต่อ LED; TIM ระหว่าง PCBA และฮีทซิงค์ อุณหภูมิพื้นผิว <60°CSpectrum ควบคุมสีแดง (660nm), สีฟ้า (450nm); อัตราส่วนตามพืชผล ส่วนเบี่ยงเบนปัจจุบัน <± 2% โทโพโลยีไดรเวอร์กระแสคงที่ต่อสตริง ช่องไดรเวอร์แยกต่างหากสำหรับการปรับสเปกตรัมการป้องกันความชื้นการเคลือบแบบ Conformal (อะคริลิกหรือซิลิโคน) พื้นผิว ENIG; ขั้วต่อแบบปิดผนึก การปรับสมดุลกระแส ไดรเวอร์แยกหรือตัวต้านทานการปรับสมดุลสำหรับสายคู่ขนาน ใบรับรอง RoHS, UL (สำหรับการติดตั้งเชิงพาณิชย์) การทดสอบสเปกตรัม ความร้อน สมดุลกระแส ความต้านทานความชื้น THB การเร่งอายุ
PCBA ไฟปลูกที่เชื่อถือได้ผสมผสานการจัดการระบายความร้อนที่เหมาะสม (อะลูมิเนียม MCPCB, ทองแดง 2+ ออนซ์, จุดผ่านความร้อน), การควบคุมสเปกตรัมที่แม่นยำ (ไดรฟ์กระแสคงที่, การเบี่ยงเบนความยาวคลื่น ≤±5 นาโนเมตร) และการปกป้องสิ่งแวดล้อม (การเคลือบตามแบบแผน, ตัวเชื่อมต่อแบบปิดผนึก) ความล้มเหลวของสนามข้อมูลที่พบบ่อยที่สุด --- แสงสว่างที่ไม่สม่ำเสมอ การกะพริบ และความล้มเหลวของ LED ก่อนวัยอันควร --- ติดตามการออกแบบการระบายความร้อนไม่เพียงพอหรือกระแสไฟฟ้าไม่ตรงกันระหว่างสายคู่ขนาน จัดลำดับความสำคัญของทองแดง 2 ออนซ์ แยกไดรเวอร์กระแสคงที่ต่อช่องสัญญาณ และการทดสอบการตรวจสอบความร้อนเพื่อให้ทำงานได้นานกว่า 50,000 ชั่วโมงในสภาพแวดล้อมที่กำลังเติบโตเชิงพาณิชย์
